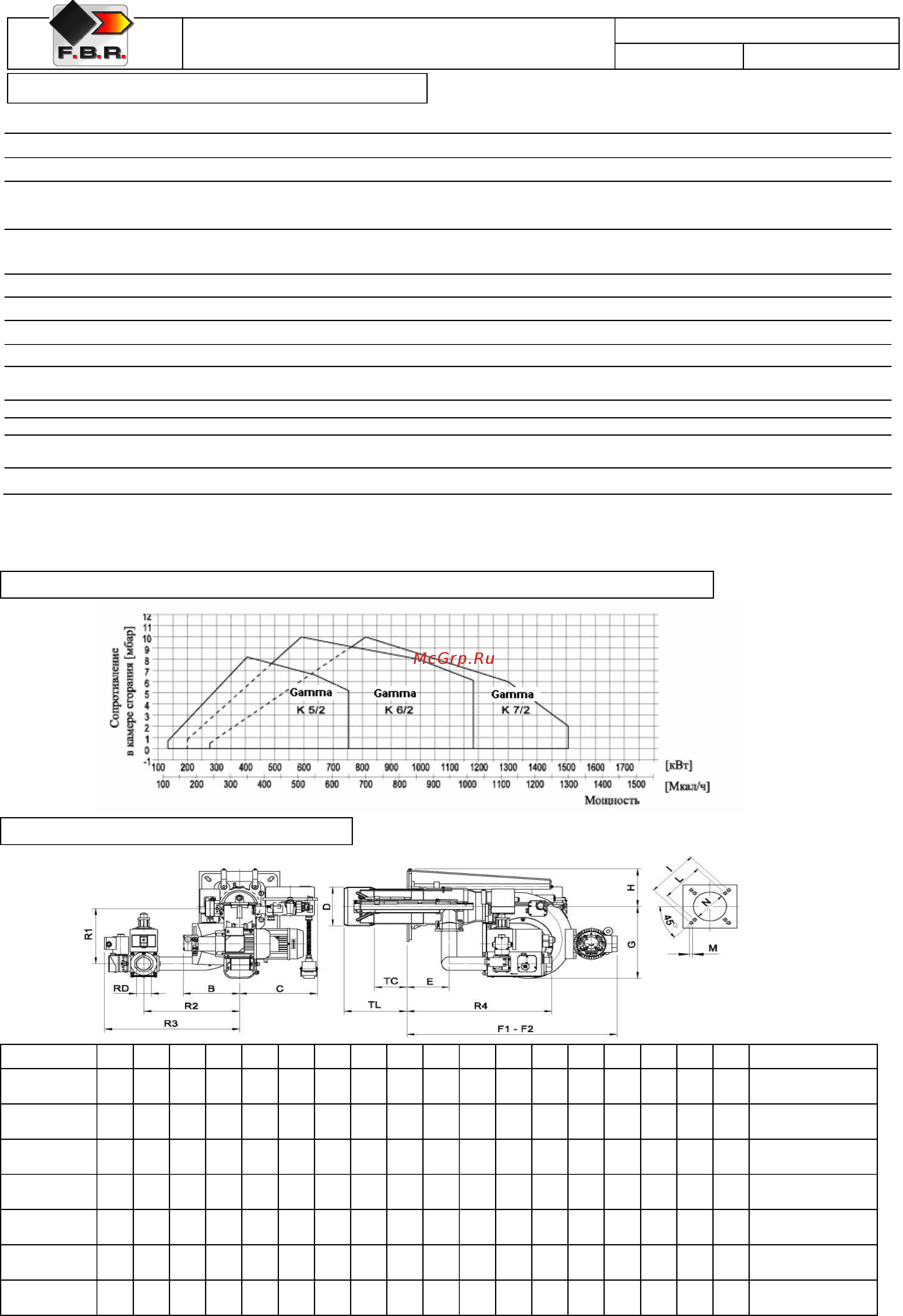

F.B.R. K 7/2 TL + R. CE-CT D2"-FS50 [2/16] Модели gamma к 5 2 6 2 7 2 горелки комбинированные
МОДЕЛИ: Gamma К 5/2-6/2-7/2
ГОРЕЛКИ КОМБИНИРОВАННЫЕ
ДВУХСТУПЕНЧАТЫЕ
073506_3Е 01
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛЬ
Gamma К 5/2 Gamma К 6/2 Gamma К 7/2
Мощность мин. I ст./мин. II ст. - макс. II ст.* Мкал/ч 116/350-650 172/500-1000 240/700-1300
Мощность мин. I ст./мин. II ст. - макс. II ст.* кВт 135/406-754 200/581-1162 279/812-1508
Расход G 20 (ПРИРОДНЫЙ ГАЗ)
мин. I ст./мин. II ст. - макс. II ст.**
м
3
/ч 13.5/41-76 20/58.4-117 28/81.7-152
Расход G 31 (СЖИЖЕННЫЙ ГАЗ)
мин. I ст./мин. II ст. - макс. II ступ.**
кг/ч 5.2/15.7-29.3 7.8/22.6-45.2 10.8/31.6-58.6
Мин. давление G 20 (ПРИРОДНЫЙ ГАЗ) мбар 31:DN40-22:DN50 37:DN50-25:DN65 38:DN65-32:DN80
Мин. давление G 31 (СЖИЖЕННЫЙ ГАЗ) мбар 36:DN40-31:DN50 49:DN40-41:DN50 45:DN50-38:DN65
Максимальное давление мбар 200 200 200
Расход ЖИДКОГО ТОПЛИВА л/ч 35-65 50-100 70-130
Виды топлива:
G 20(ПРИРОДНЫ
Й
ГАЗ)-G 31(СЖИЖЕННЫ
Й
ГАЗ)/ЖИДКОЕТОПЛИВО
1
,
5° Е до 20° С = 6
,
2 сст = 32 сек. ГАЗ
)
/
Ж
И
Д
КОЕ Redwood №1
Мо
щ
ность п
р
иво
д
а Вт 1100 2200 3000
Максимальная пот
р
ебляемая мо
щ
ность Вт 1150 2300 3400
Напряжение питания
3~400 В, 1/N~230 В-
50 Г
ц
3~400 В, 1/N~230
В-50 Г
ц
3~400 В, 1/N~230
В-50 Г
ц
Степень электрозащиты IP 40 IP 40 IP 40
* Исходные условия: Температура окружающей среды 20° C - барометрическое давление 1013 мбар - Высота 0 м. над
уровнем моря
** Наименьшее давление подачи газа на рампу, обеспечивающее максимальную мощность горелки в отношении к 0
(нулевому) сопротивлению в камере сгорания.
РАБОЧИЙ ДИАПАЗОН: мощность - сопротивление в камере сгорания
ГАБАРИТНЫЕ РАЗМЕРЫ (мм )
МОДЕЛЬ
В С D Е F1 F2 G Н I L М N ТС TL R1 R2
R3
R4
RD
Gamma K5/2-
D1"1/2
236 365 165 168 840 1280 327 171 368 340 12
180 250 315 260 380
536
576
Rp.1"1/2-ISO-7/1
Gamma К 5/2-
D2"
236 365 165 168 840 1280 327 171 368 340 12
180 250 315 260 380
536
576
Rp.2"-ISO-7/1
Gamma К 6/2-
D2"
238 393 210 193 980 1560 438 213 368 340 14
220 280 400 283 380
552
615
Rp.2"-ISO-7/1
Gamma К 6/2-
DN65
238 393 210 193 980 1560 438 213 368 340 14
220 280 400 228 340
495
585
DN65-ISO-7005/1 -
PN16
Gamma К 7/2-
D2"
238 393 210 193 980 1560 438 213 368 340 14
220 280 400 283 380
552
615
Rp.2"-ISO-7/1
Gamma К 7/2-
DN65
238 393 210 193 980 1560 438 213 368 340 14
220 280 400 228 340
495
585
DN65-ISO-7005/1-
PN16
Gamma К 7/2-
DN80
238 393 210 193 980 1560 438 213 368 340 14
220 280 400 228 420
590
605
DN80-ISO-7005/1-
PN16
