F.B.R. K 7/2 TL + R. CE-CT D2"-FS50 [9/16] Модели gamma k 5 2
ПРИН
Ц
ИП
Д
ЕЙСТВИЯ
После выключения термостатов горелка в течение 30 сек. производит предварительную продувку.

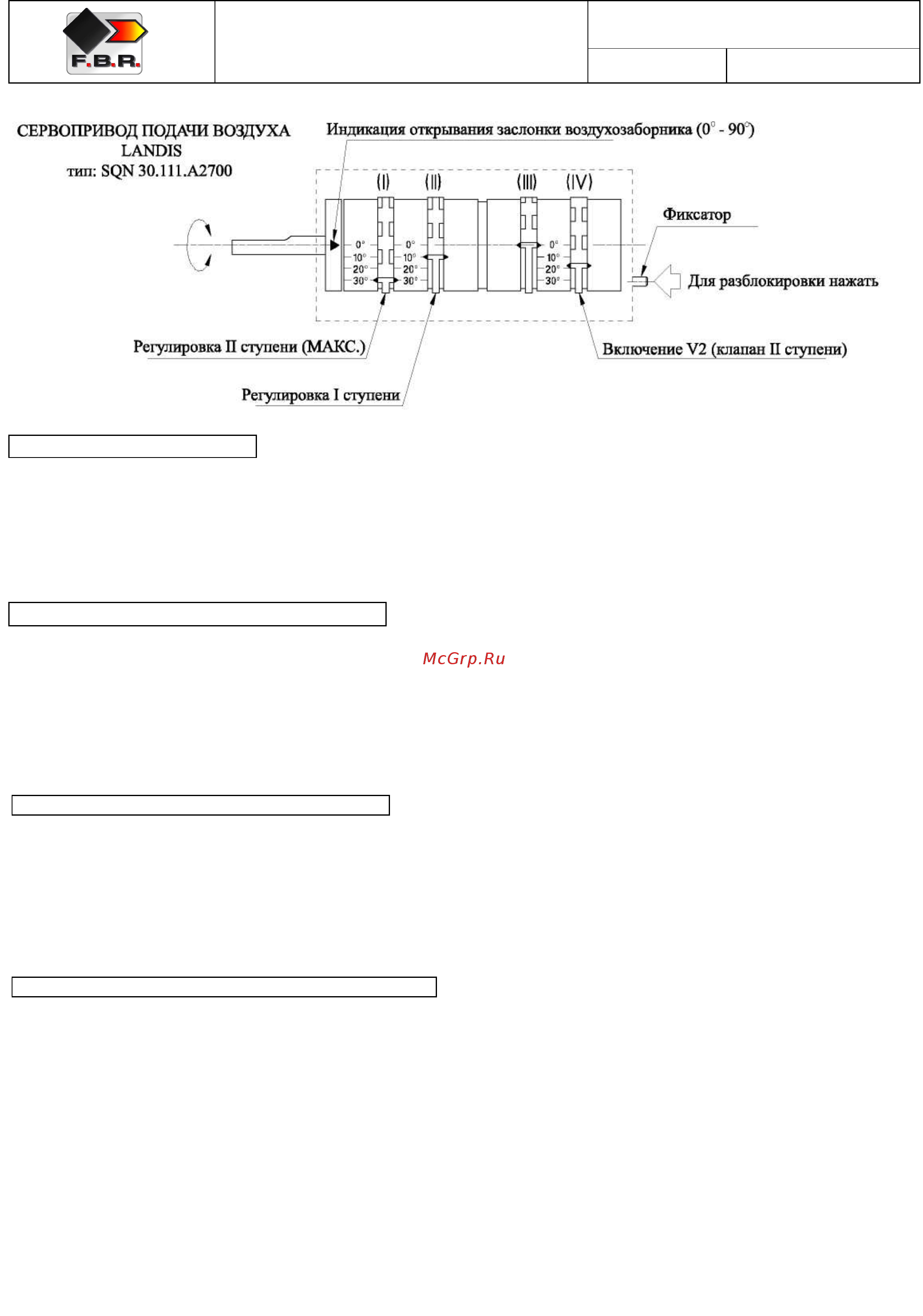

После завершения продувки сервопривод переходит в положение, заданное эксцентриком (I) для I
ступени, и горелка
запускается.
Через 15 сек. автомат контроля пламени посылает импульс на сервопривод, открывающийся до
положения, заданного
эксцентриком (I), а эксцентрик (IV) открывает ГАЗОВЫЙ клапан II ступени.
Отсоедините модуляционный регулятор второй ступени, запустите горелку и отрегулируйте расход ГАЗА для первой
ступени (обычно он составляет половину расхода второй ступени).
При помощи газоанализатора отрегулируйте расход воздуха первой ступени, регулируя положение пламенной головы и
эксцентрика (II).
ПРИМЕЧАНИЕ: При перемещении эксцентрика (II) в сторону меньших величин заслонка воздухозаборника
автоматически закрывается. Для увеличения значений необходимо разблокировать вал
нажатием на фиксатор и вручную открыть заслонку.
РЕГ
УЛ
ИР
О
ВКА ВТ
О
Р
О
Й
С
Т
У
ПЕНИ
После присоединения модуляционного контроля второй ступени сервопривод подачи воздуха включается на отметке,
достигнутой эксцентриком (I), и дает команду на открывание клапана второй ступени при помощи эксцентрика (IV).
Затем отрегулируйте расход ГАЗА и воздуха на второй ступени (с помощью эксцентрика (I)) для настройки параметров
горения в зависимости от результатов анализа отходящих газов.
ПРИМЕЧАНИЕ: При перемещении эксцентрика (IV) в сторону больших величин заслонка воздухозаборника
автоматически открывается. Для уменьшения значений необходимо разблокировать вал
нажатием на фиксатор и вручную закрыть заслонку.
ОТКРЫВАНИЕ
V
2(Клапана второй ступени)
На первой ступени работы горелки контакт эксцентрика (IV) должен оставаться разомкнутым. Контакт замыкается
примерно на половине второй ступени.
Пример: -I ступень настройка: 10° эксцентрик (III)
- II ступень настройка: 30° эксцентрик (I)
- открывание V2 настройка: 20° эксцентрик (V)
ВНИМАНИЕ:
При отсоединении модуляционного регулятора второй ступени сервопривод снижает подачу воздуха до заданных
настроек первой ступени, а эксцентрик (IV) отключает подачу напряжения на клапан V2. Таким образом,
обеспечивается открывание клапана второй ступени только при открывании заслонки воздухозаборника: при
выходе из строя сервопривода горелка продолжает работу на первой ступени.
МОДЕЛИ: Gamma K 5/2
ГОРЕЛКИ КОМБИНИРОВАННЫЕ
ДВУХСТУПЕНЧАТЫЕ
073506_3A 07
РЕГУЛИРОВКА ПЕРВОЙ СТУПЕНИ
