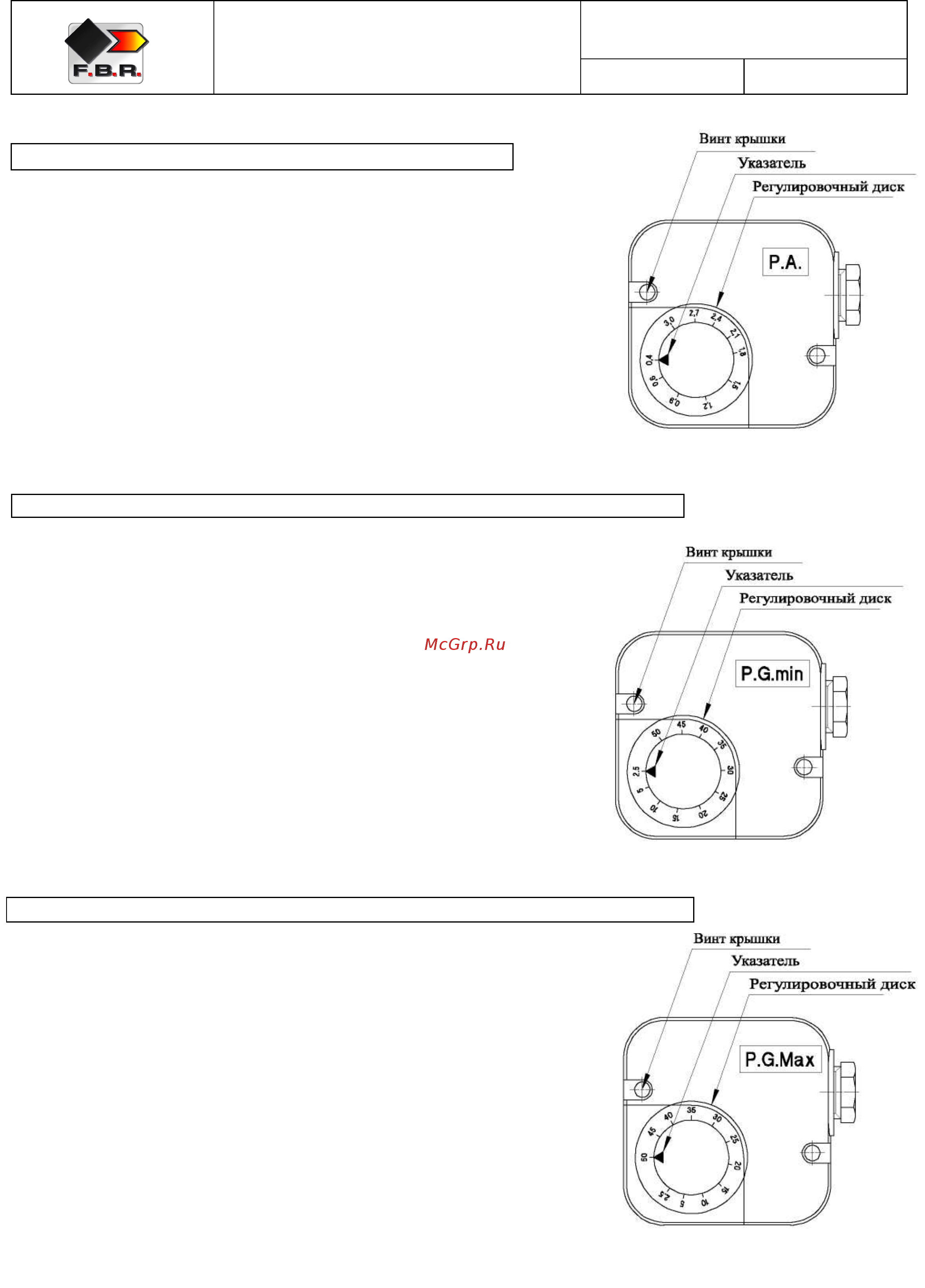

Реле
давления воздуха контролирует наименьшее давление воздуха
в вентиляторе. Для регулировки реле давления воздуха
необходимо воспользоваться газоанализатором. Регулировку
осуществлять в следующей последовательности:
a) Не изменяя положения заслонки воздухозаборника,
постепенно перекрывайте доступ воздуха до нехватки: CO <
10 000 промиль.
b) Медленно проворачивайте регулировочный диск реле
давления, пока горелка не заблокируется.
c) Полностью откройте подачу воздуха и запустите горелку.
d) Повторите пункт а) для проверки срабатывания реле
давления.
РЕГУЛИРОВКА РЕЛЕ МИНИМАЛЬНОГО
Д
АВЛЕНИЯ ГАЗА
(
P.G.
Реле минимального давления газа последовательно соединено с
термостатами и блокирует работу горелки, когда давление в
трубопроводе опускается ниже установленного значения (на 20%
меньше рабочего давления газа). Реле минимального давления
газа крепится на газовую рампу рядом с вентилем VS. Регулировка
реле осуществляется следующим образом:
a) Доведите горелку до максимальной мощности (относительно
мощности теплогенератора).
b) Измерьте давление на выходе реле давления и постепенно
перекрывайте кран до снижения измеренного давления на
20%.
c) Медленно проворачивайте регулировочный диск реле
давления, пока горелка не заблокируется.
d) Полностью откройте кран и запустите горелку.
e) Повторите пункт а) для проверки срабатывания реле
давления.
Реле максимального давления газа последовательно соединено с
ионизационным датчиком и прерывает подачу газа, если текущее
давление превышает максимальное рабочее давление газа
(настраивается на 20% выше рабочего давления). Реле
максимального давления газа крепится на горелку рядом с
фланцем, соединяющим ее с газовой рампой. Регулировка реле
осуществляется следующим образом:
a) Доведите горелку до максимальной мощности (относительно
мощности теплогенератора).
b) Измерьте давление на выходе из реле давления.
c) Постепенно проворачивайте регулировочный диск реле, пока
горелка не заблокируется.
d) Проворачивая регулировочный диск, увеличьте давление
срабатывания на 20% и повторите весь цикл. При
блокировке работы горелки увеличьте давление
срабатывания.
МОДЕЛИ: Gamma K 5/2-K 6/2- K 7/2
ГОРЕЛКИ КОМБИНИРОВАННЫЕ
ДВУХСТУПЕНЧАТЫЕ
073506_3A 06
РЕГУЛИРОВКА РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА (Р.А.)
РЕГУЛИРОВКА РЕЛЕ МАКСИМАЛЬНОГО
Д
АВЛЕНИЯ ГАЗА
(
P.
G
.
ma
x
)
