№ 52*4 № 57*4

№ 58*4 № 59*4

№ 46*2 № 49*2 № 50*2

№ 100*2

№ 116*1

№ 13*6 № 14*6

№ 15*6 № 115*2

№ 36*2 № 13*2 № 40*2

№ 3*2 № 13*2

№ 30*1 № 22*3

PFIVEL74513.0

СБОРКА

Сборку необходимо осуществлять вдвоём. Разложите детали орбитрека на свободном участке и удалите все

упаковочные материалы. Не выбрасывайте упаковочные материалы до тех пор, пока сборка не будет полно-

стью завершена.

Помимо инструмента(ов), входящих в комплект, для сборки потребуется разводной ключ и от-

вёртка Phillips .

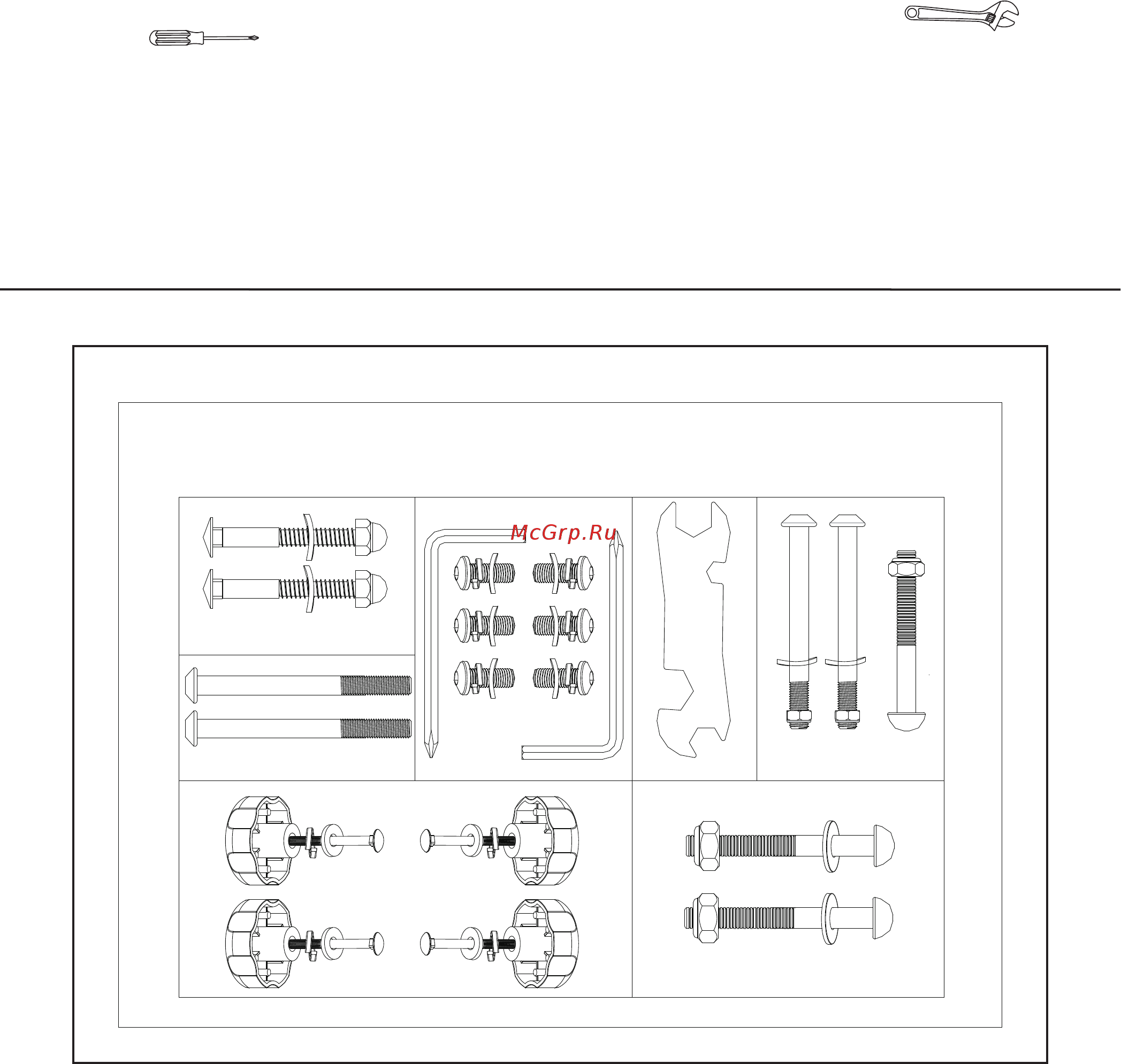

Во время сборки орбитрека руководствуйтесь информацией о мелких деталях, расопложенной на рисунке,

приведённом ниже. Цифра в круглых скобках под изображением детали соответствует её номеру в “ПЕРЕЧ-

НЕ ДЕТАЛЕЙ”, который находится на последних страницах данного руководства. Цифра, следующая за скоб-

ками, обозначает количество деталей, необходимое для сборки. Примечание: Некотрые мелкие детали могут

быть уже использованы при предварительной сборке. Если деталь отсутствует в пакете для деталей, про-

верьте, не была ли она уже использована при сборке.
