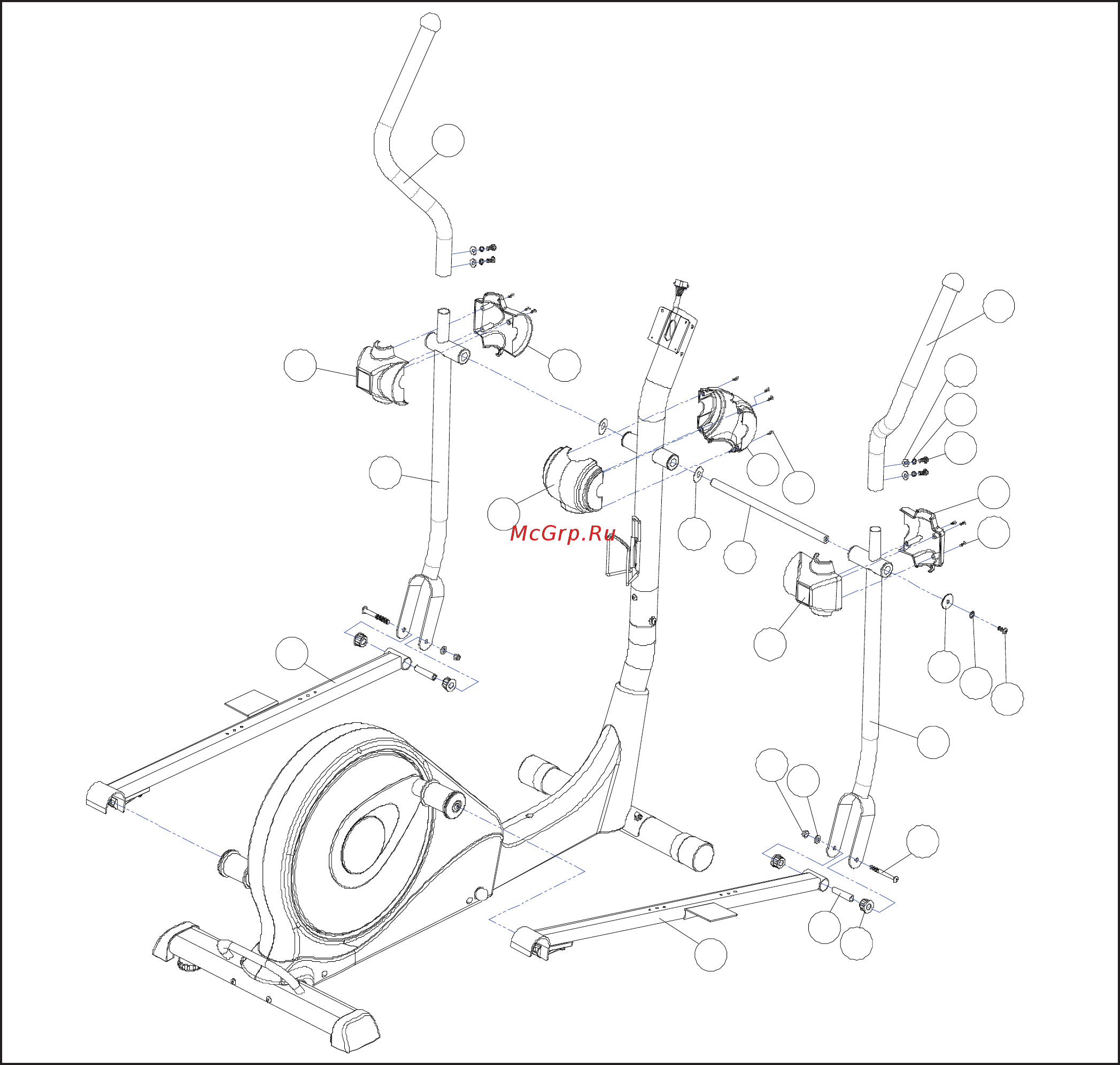

ЭТАП 3
7
13
14
15
18
14
19
17
27R
27F
11R
11L
51R
51L
50
49
48
47
21R
21L
24
25
17
46
16F 16R
16R
16F
Наденьте Левую и Правую нижние перекладины (21) на Центральный вал (24) и зафиксируйте их при помощи 2
Болтов с шестигранной головкой (18), 2 Пружин (14), 2 Шайб (19) и 2 Чёрных шайб (25). Прочно затяните Болты.
Установите Левую и Правую верхние перекладины (11), вставив их в отверстия в верхней части Левой и Правой
нижних перекладин (21) и зафиксируйте их при помощи 4 Болтов с шестигранной головкой (15), 4 Пружин (14) и
4 Лекальных шайб (13). Прочно затяните Болты.
Прикрепите Пластины педалей (51L+R) к Нижним перекладинам (21), при помощи Болтов с шестигранной голов-
кой (46), Шайб (49) и Гаек (50).
Прикрепите Пластмассовые накладки (16L+R) и (27L+R) на Перекладину и Стойку руля при помощи Винтов (17).
