5 Принципы измерения

Анализатор всасывает газовую пробу при помощи внутреннего газового электрического насоса. Проба

проходит газозаборный зонд, осушается и очищается при помощи конденсатосборника со встроенным

фильтром. Затем, очищенная и осушенная газовая проба поступает на электрохимические сенсоры.

Измерение давления/разрежения и температуры газа происходит при помощи газозаборного зонда. Точка

измерения соответствует концу газозаборной трубки зонда

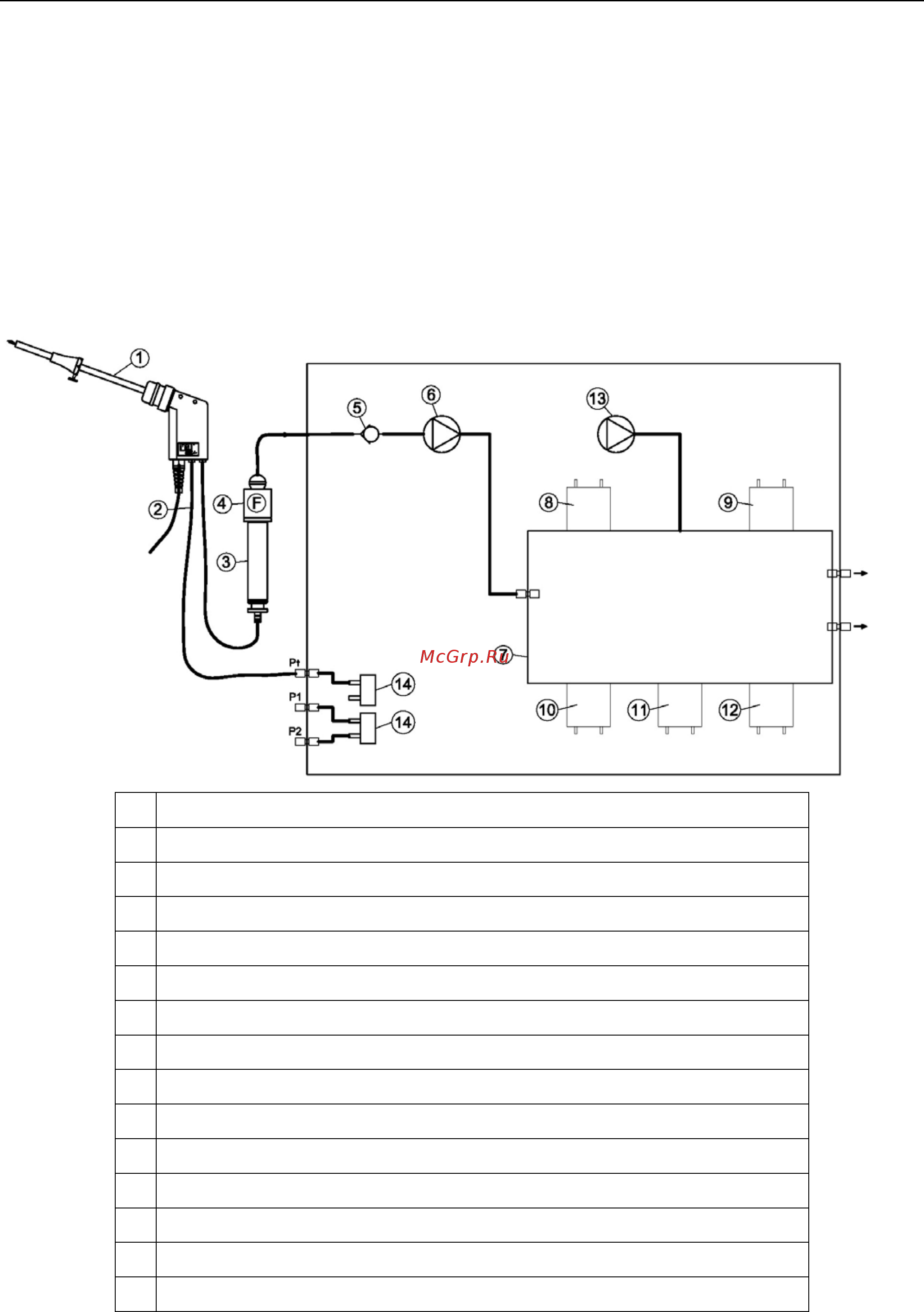

5.1 Схема газого тракта газоанализатора OPTIMA 7

Ниже приведена схема газоанализатора Optima7 с 5 электрохимическими сенсорами,

максимальное количество: 7 сенсоров.

Приведена схема газового тракта с защитой сенсора СО при помощи дополнительного насоса продувки.

№ Наименование

1 Газозаборный зонд

2 Тройной шланг

3 Конденсатосборник

4 Фильтр «Звезда»

5 Однонаправленный клапан

6 Главный газовый насос

7 Блок сенсоров

8 Сенсор O2

9 Сенсор № 2

10 Сенсор № 3

11 Сенсор № 4

12 Сенсор № 5

13 Насос продувки сенсора CO (или сенсоры 6 и 7)

14 Сенсор давления
