MEKKAN MK82216 [5/16] Общий вид дрели схематично представлен на рис 1

Содержание

• Чная механика 1
• Внимание 3
• Меккап 3
• Мекмаы 3
• Мк82216 3
• Основные сведения об изделии 3
• Уважаемый покупатель 3
• Габаритные размеры и вес представлены в таблице ниже 4
• Мекмаы 4
• Основные технические характеристики представлены в таблице 4
• П 3 то есть предназначена для работы в условиях умеренного климата с диапазоном рабочих температур от 10 до 40 с и относительной влажности не более 80 питание от сети переменного тока напряжением 220 в частотой 50 гц допускаемые отклонения напряжения 10 частоты 5 4
• Руководство по эксплуатации 4
• Степень защиты обеспечиваемая оболочкой 1р20 мэк 60529 модель комплектуется ключевым патроном рабочим инструментом дрели являются свёрла по металлу бетону или дереву 1 вид климатического исполнения данной модели ухл3 по гост 15150 4
• Установленный в дрели коллекторный электродвигатель с двойной изоля 4
• Цией машина класса ii по гост р мэк 60745 1 2009 обеспечивает максималь ную электробезопасность при работе от сети переменного тока и избавляет от необходимости применения заземления 4
• Дрель поставляется в продажу в следующей комплектации 5
• Дрель состоит из коллекторного двигателя в пластиковом корпусе и 5
• Клавиша выключателя рис поз расположена в передней части руко 5
• Меккам 5
• Над клавишей выключателя находится рычажковый переключатель реверса 5
• Общий вид дрели схематично представлен на рис 1 5
• Редуктора расположенного в металлическом корпусе крутящий момент с якоря электродвигателя через систему шестерён передаётся на шпиндель соосный с двигателем на корпусе редуктора расположен переключатель скорости рис поз вращения шпинделя на резьбу 1 2 шпинделя крепится сверлильный патрон рис поз 5
• Рис поз з в нейтральном положении он выполняет функцию блокиратора клавиши от случайного включения стрелками указывается направление вра щения патрона 5
• Руководство по эксплуатации 5
• Ятки крепящейся к корпусу двигателя в клавишу вмонтирован диск регулятора оборотов рис поз с его помощью можно изменять скорость вращения шпинделя в пределах в зависимости от выбранного диапазона от 0 до 800 об мин ил и от 0 до 2000 об мин это позволяет выбрать оптимальный режим работы в зависимости от просверливаемого материала и установленного сверла 5
• Использование по назначению 6
• Мекмаы 6
• Внимание 7
• Мекмаы 7
• Техническое обслуживание дрели 7
• Бизнес парк ленинский 7 495 274 88 88 8
• Гарантия изготовителя поставщика 8
• М о пос горки ленинские промзона пуговичино владение 8 8
• Мекмаы 8
• Срок службы хранение и утилизация 8
• Мекмаы 9
• Безопасность рабочего места 10
• Внимание 10
• Инструкция по безопасности 10
• Личная безопасность 10
• Мекмаы 10
• Общие указания мер безопасности электрических машин 10
• Приложение 1 10
• Электрическая безопасность 10
• Мекмаы 11
• Эксплуатация и уход за электрической машиной 11
• Мекмаы 12
• Обслуживание 12
• Указание мер безопасности для машин ударных сверлильных 12
• Дополнительные указания мер безопасности для всех видов работ 13
• Дополнительные указания мер безопасности для ударных сверлильных работ 13
• Мекмаы 13
• Мекмаы 14
• Предписывающие знаки 14
• Приложение 2 14
• Гарантийный талон 15
• Мекмаы 15
• Руководство по эксплуатации 15

Похожие устройства

• Weissgauff WM 4126 D Руководство по эксплуатации
• MEKKAN MK10714 Инструкция по эксплуатации
• Weissgauff WM 4146 D Руководство по эксплуатации
• MEKKAN MK82605 Инструкция по эксплуатации
• MEKKAN MK81202 Инструкция по эксплуатации
• MSI MEG X570 GODLIKE Руководство по быстрому старту
• MSI MEG X570 ACE Руководство по быстрому старту
• MSI MEG X570 UNIFY Руководство по быстрому старту
• MSI MEG Z390 GODLIKE Руководство по быстрому старту
• MSI MEG Z390 ACE Руководство по быстрому старту
• MSI MEG X399 CREATION Руководство по быстрому старту
• MSI MEG X299 CREATION Руководство по быстрому старту
• MSI MPG X570 GAMING PRO CARBON WIFI Руководство по быстрому старту
• MSI MPG X570 GAMING EDGE WIFI Руководство по быстрому старту
• MSI MPG X570 GAMING PLUS Руководство по быстрому старту
• MSI MPG Z390 GAMING PRO CARBON AC Руководство по быстрому старту
• MSI MPG Z390 GAMING PRO CARBON Руководство по быстрому старту
• MSI MPG Z390 GAMING EDGE AC Руководство по быстрому старту
• MSI MPG Z390M GAMING EDGE AC Руководство по быстрому старту
• MSI MPG Z390I GAMING EDGE AC Руководство по быстрому старту

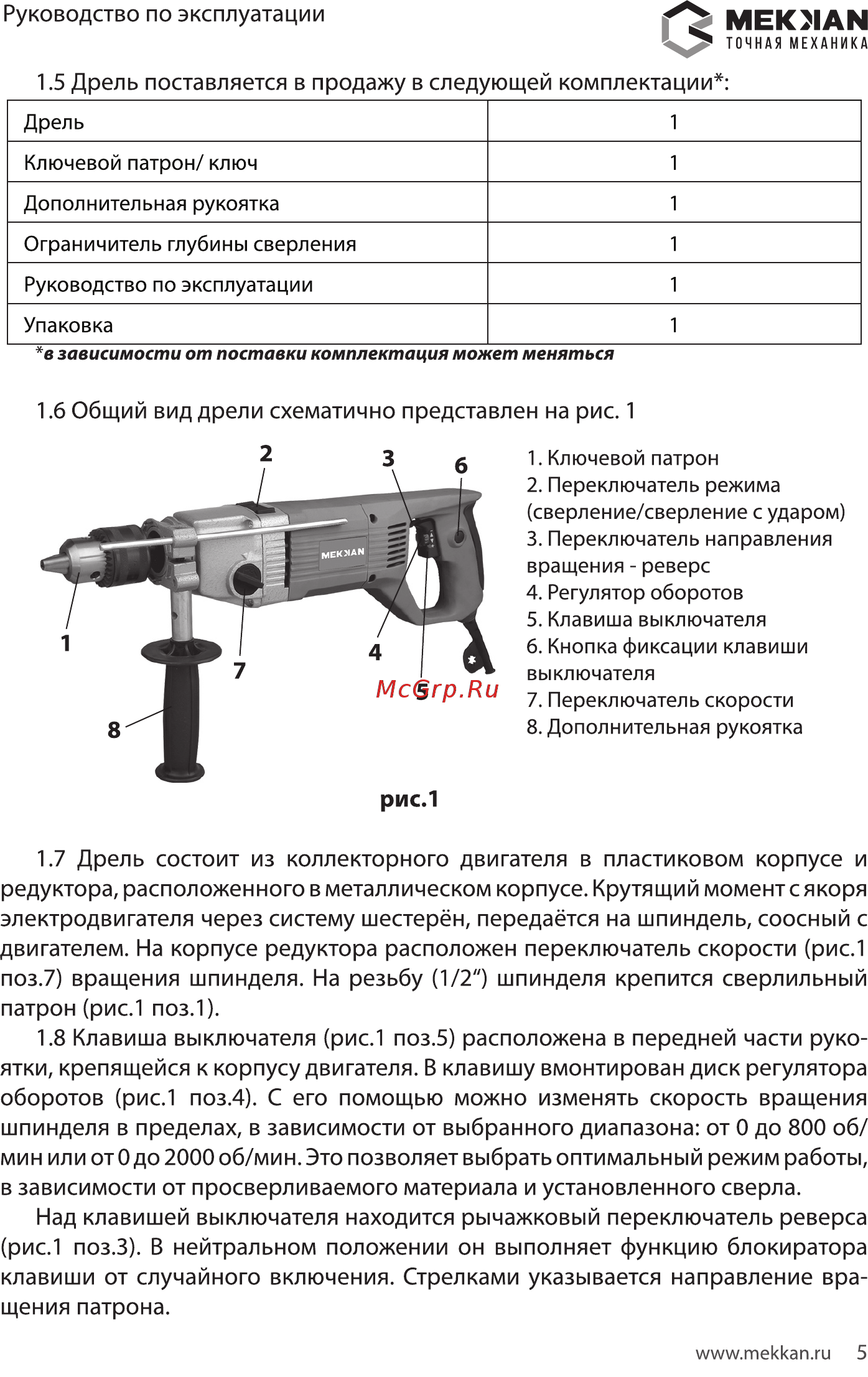

МЕККАМ Руководство по эксплуатации ТОЧНАЯ МЕХАНИКА 1 5 Дрель поставляется в продажу в следующей комплектации Дрель 1 Ключевой патрон ключ 1 Дополнительная рукоятка 1 Ограничитель глубины сверления 1 Руководство по эксплуатации 1 Упаковка 1 в зависимости от поставки комплектация может меняться 1 6 Общий вид дрели схематично представлен на рис 1 1 Ключевой патрон 2 Переключатель режима сверление сверление с ударом 3 Переключатель направления вращения реверс 4 Регулятор оборотов 5 Клавиша выключателя 6 Кнопка фиксации клавиши выключателя 7 Переключатель скорости 8 Дополнительная рукоятка 1 7 Дрель состоит из коллекторного двигателя в пластиковом корпусе и редуктора расположенного в металлическом корпусе Крутящий момент с якоря электродвигателя через систему шестерён передаётся на шпиндель соосный с двигателем На корпусе редуктора расположен переключатель скорости рис 1 поз 7 вращения шпинделя На резьбу 1 2 шпинделя крепится сверлильный патрон рис 1 поз 1 1 8 Клавиша выключателя рис 1 поз 5 расположена в передней части руко ятки крепящейся к корпусу двигателя В клавишу вмонтирован диск регулятора оборотов рис 1 поз 4 С его помощью можно изменять скорость вращения шпинделя в пределах в зависимости от выбранного диапазона от 0 до 800 об мин ил и от 0 до 2000 об мин Это позволяет выбрать оптимальный режим работы в зависимости от просверливаемого материала и установленного сверла Над клавишей выключателя находится рычажковый переключатель реверса рис 1 поз З В нейтральном положении он выполняет функцию блокиратора клавиши от случайного включения Стрелками указывается направление вра щения патрона www mekkan ru 5
