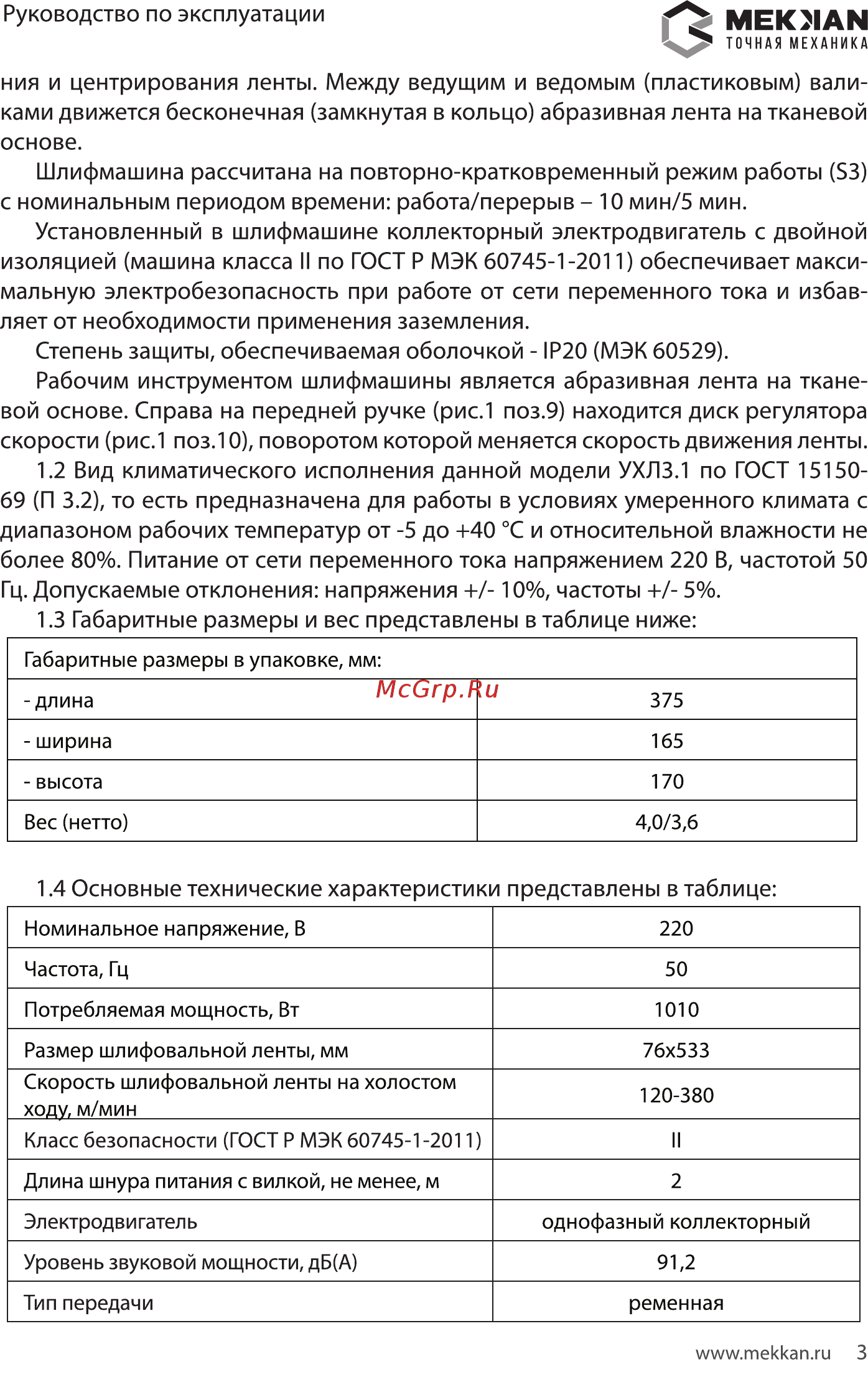

МЕКМАЫ Руководство по эксплуатации ТОЧНАЯ МЕХАНИКА ния и центрирования ленты Между ведущим и ведомым пластиковым вали ками движется бесконечная замкнутая в кольцо абразивная лента на тканевой основе Шлифмашина рассчитана на повторно кратковременный режим работы 53 с номинальным периодом времени работа перерыв 10 мин 5 мин Установленный в шлифмашине коллекторный электродвигатель с двойной изоляцией машина класса II по ГОСТ Р МЭК 60745 1 2011 обеспечивает макси мальную электробезопасность при работе от сети переменного тока и избав ляет от необходимости применения заземления Степень защиты обеспечиваемая оболочкой 1Р20 МЭК 60529 Рабочим инструментом шлифмашины является абразивная лента на ткане вой основе Справа на передней ручке рис 1 поз 9 находится диск регулятора скорости рис 1 поз 10 поворотом которой меняется скорость движения ленты 1 2 Вид климатического исполнения данной модели УХЛ3 1 по ГОСТ 1515069 П 3 2 то есть предназначена для работы в условиях умеренного климата с диапазоном рабочих температур от 5 до 40 С и относительной влажности не более 80 Питание от сети переменного тока напряжением 220 В частотой 50 Гц Допускаемые отклонения напряжения 10 частоты 5 1 3 Габаритные размеры и вес представлены в таблице ниже Габаритные размеры в упаковке мм длина 375 ширина 165 высота 170 Вес нетто 4 0 3 6 1 4 Основные технические характеристики представлены в таблице Номинальное напряжение В 220 Частота Гц 50 Потребляемая мощность Вт 1010 Размер шлифовальной ленты мм 76x533 Скорость шлифовальной ленты на холостом ходу м мин 120 380 Класс безопасности ГОСТ Р МЭК 60745 1 2011 II Длина шнура питания с вилкой не менее м 2 Эл е ктрод в и гател ь Уровень звуковой мощности дБ А Тип передачи однофазный коллекторный 91 2 ременная www mekkan ru 3
