30
Übersicht der Komponenten
y
Nach Aktivierung der GAME BOOST Funktion lassen Sie die Einstellungen im BIOS
> OC Menü unverändert, um die Performance zu optimieren und die Stabilität des
System zu verbessern.
y
Der Erfolg der Übertaktung hängt von den Komponenten des Computers ab.
y
MSI gibt keine Garantie auf den GAME BOOST Übertaktungsbereich und auf
eventuelle Schäden, die durch eine Übertaktung entstehen können.
y
MSI-Komponenten werden für eine bessere GAME BOOST Kompatibilität empfohlen.

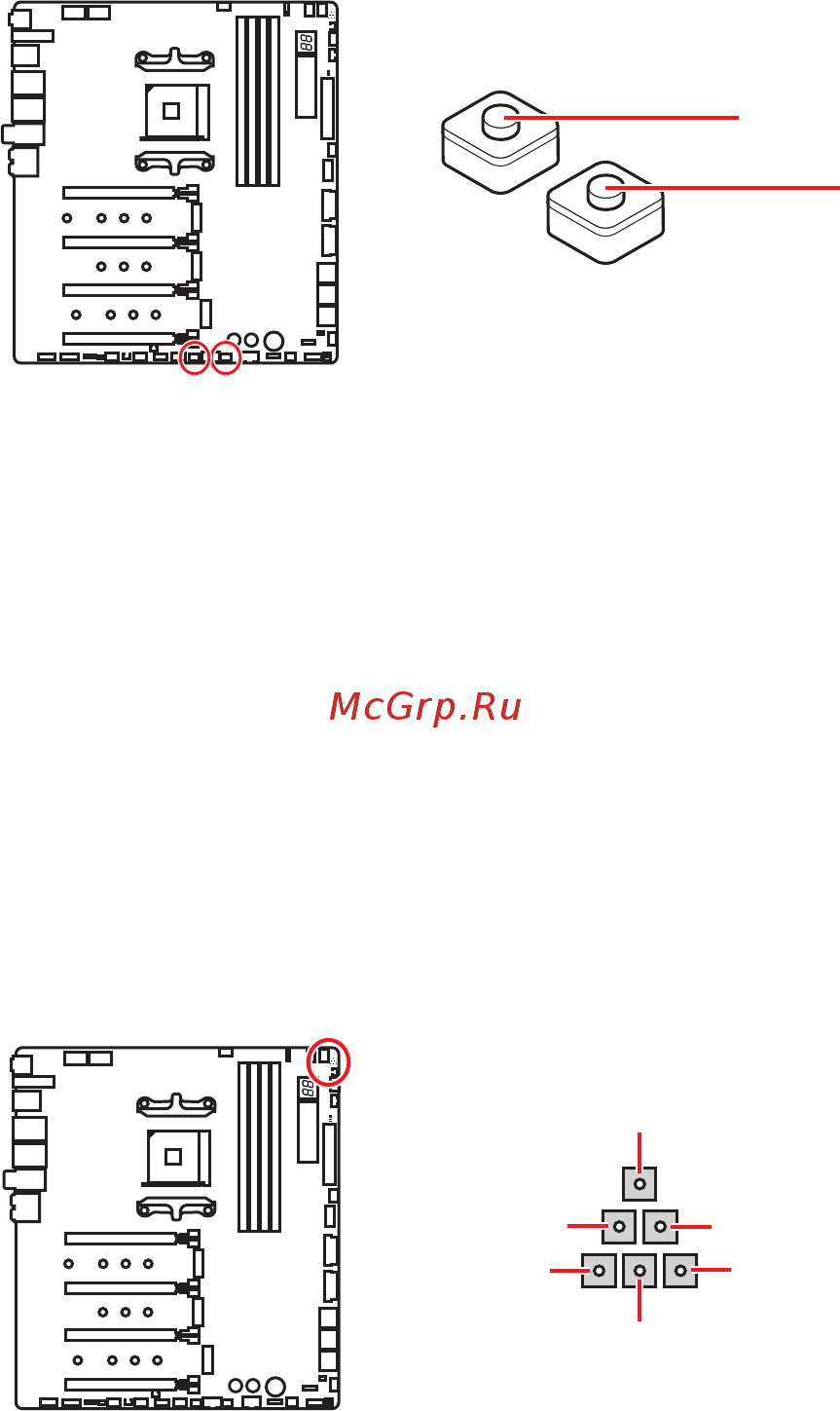

BCLK+1, BCLK-1: Basistakt Plus & Minus Taste
Drücken Sie die Taste BCLK+1, um die CPU-Basistaktfrequenz zu erhöhen. Drücken
Sie die Taste BCLK-1, um die CPU-Basistaktfrequenz zu verringern.
BCLK-1
BCLK+1
Spannungsmesspunkte
Die Spannungsmesspunkte werden verwendet, um die aktuelle Systemspannung zu
messen. Ein Multimeter (nicht enthalten) wird für die Spannungsmessung benötigt.
Um die Spannung zu messen, halten Sie die Messleitungen auf GND (Montageloch
für Schraube) und einen V-Messpunkt. Weitere Informationen finden Sie in der
Bedienungsanleitung Ihres Multimeters.
CORE
DDR
1P8
SOC
CHIP
GND
CPU BCLK einstellen
1. Gehen Sie zu BIOS > OC.
2. Stellen Sie den OC Explore Mode auf Expert .
3. Passen Sie die entsprechenden Einstellungen im CPU BCLK Settings-Untermenü
an.
4. Drücken Sie F10 zum Speichern und Beenden und drücken Sie dann die Enter-
Taste, um Ja auszuwählen.
