44
Настройка BIOS

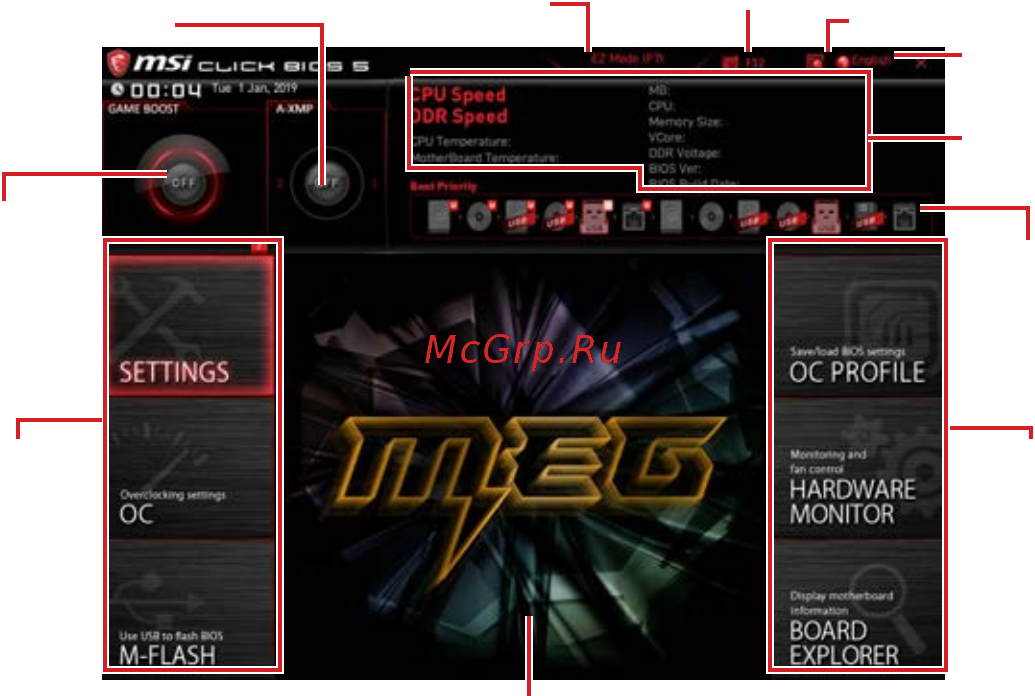

Режим разгона
Нажмите переключатель режимов установки или функциональную клавишу F7
для переключения между режимами EZ и разгона в настройках BIOS.
Переключатель A-XMP
Переключатель
GAME BOOST
Информация
о системе
Приоритет
загрузочных
устройств
Выбор меню
BIOS
Язык
Поиск
Скриншот
Переключатель
режимов установки
Экран меню
Выбор меню
BIOS
∙ Выбор меню BIOS – доступны следующие опции:
▪ SETTINGS – в данном меню представлены настройки чипсета и загрузочных
устройств.
▪ OC – позволяет регулировать частоту и напряжение. Увеличение частоты
приводит к увеличению производительности.
▪ M-FLASH – позволяет выбрать метод обновления BIOS с USB флэш-диска.
▪ OC PROFILE – позволяет управлять профилями разгона.
▪ HARDWARE MONITOR – позволяет установить скорость работы вентиляторов
и мониторинг напряжений системы.
▪ BOARD EXPLORER – предоставляет информации об установленных
устройствах на материнской плате.
∙ Экран меню – отображаются настройки BIOS и дополнительная информация.
