18
Vue d’ensemble des composants

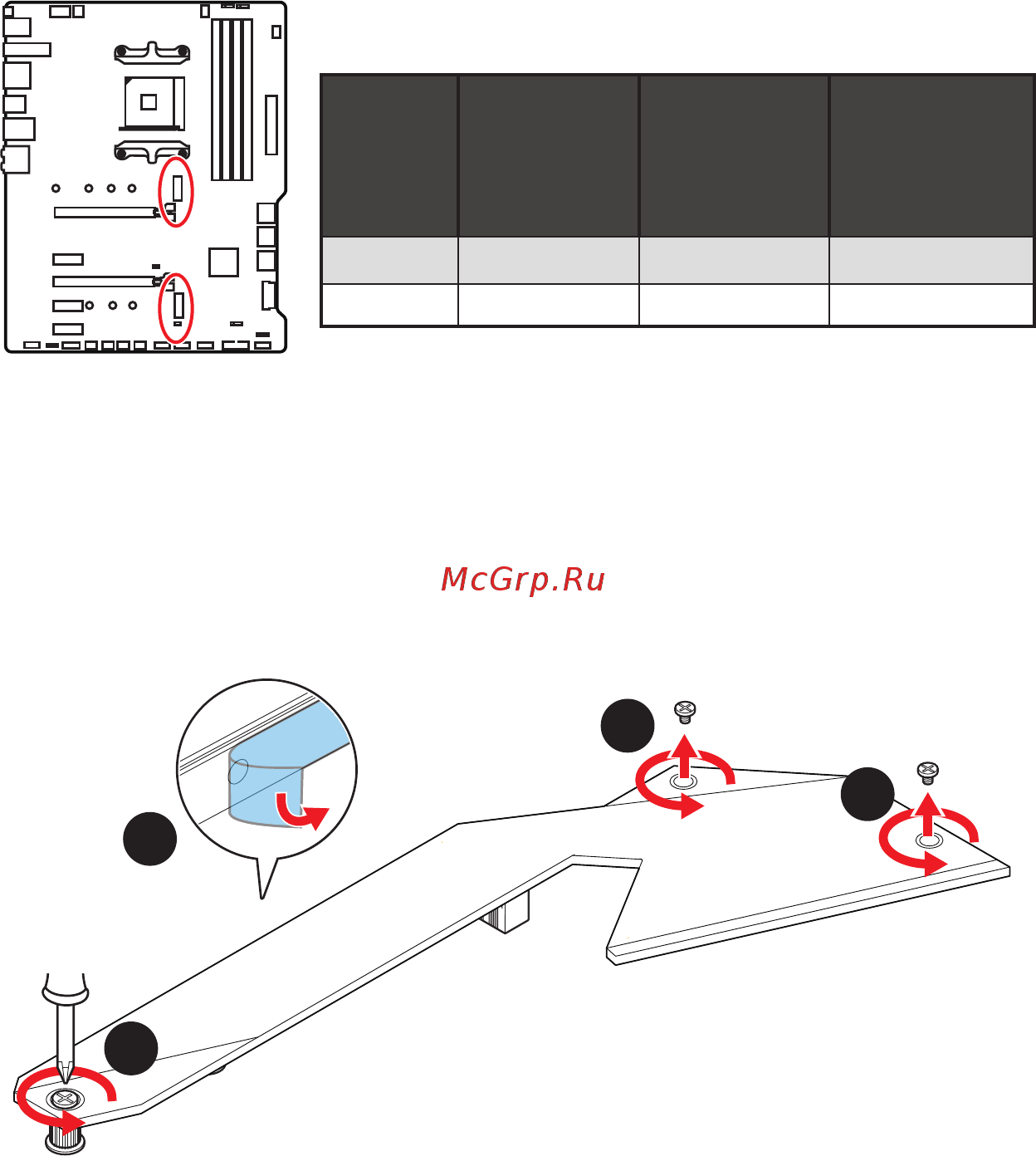

M2_1~2 : Slots M.2 (Touche M)
M2_1
M2_2
Installation M2_1 (contenir la plaque)
1. Desserrez la vis de M.2 SHIELD FROZR.
2. Retirez la plaque M.2 SHIELD FROZR et le film de protection du pad thermique.
1
1
1
2
3. Pour un SSD M.2 2242/ 2260, déplacez et fixez l’entretoise à la position
appropriée pour le support de votre SSD M.2.
Pour un SSD M.2 2280, veuillez ignorer cette étape.
Pour un SSD M.2 22110, enlevez l’entretoise du SSD M.2.
4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
5. Fixez le SSD M.2 avec une vis 8.5H M.2 fournie. Cette étape est seulement pour un
SSD M.2 2242/ 2260/ 2280.
Le tableau suivant décrit la relation entre les slots M.2 et la
bande passante du slot PCIe des processeurs.
Slots
AMD Ryzen™ de
3ème génération
AMD Ryzen™ de
2ème génération
Ryzen™
avec cœurs
graphiques Radeon™
Vega et AMD Ryzen™
avec cœurs graphiques
Radeon™
de 2ème
génération
M2_1 (CPU) PCIe 4.0 x 4 PCIe 3.0 x 4 PCIe 3.0 x 4
M2_2 (PCH) PCIe 3.0 x 4 PCIe 3.0 x 4 PCIe 3.0 x 4
