- 4 -

− Uo - максимальное напряжение при холостом ходе на пике (цепь сварки разомкнута).

− I

– ток и соответствующее напряжение, которые машина может обеспечивать во время процесса сварки

являющегося стандартным (U

=(20+0.04 I

)V).

− Х – продолжительность включения. Период, в течение которого аппарат может подавать соответствующий

ток(тот же столбец). Коэффициент указывается в % и основан на 10-минутном цикле (например, 60% означает

6 минут работы с последующим 4-х минутным перерывом).

- A/V-A/V - указывает диапазон регулировки тока сварки (минимальный/максимальный) при соответствующем

напряжении дуги.

9. Технические характеристики линии электропитания:

− U

– переменное напряжение и частота питающей электросети (допустимое предельное значение +/-15%).

− I

1max

- максимальное потребление тока.

− I

1 eff

: максимально эффективный потребляемый ток.

10. - Размер предохранителей с задержкой срабатывания: для защиты электросети.

11. Символы, обозначающие предписания по безопасности.

Примечание: Фирменная табличка (шильдик) в данном примере отображает назначение символов и цифр.

Точные технические данные необходимо смотреть непосредственно на фирменной таблички Вашего сварочного

аппарата.

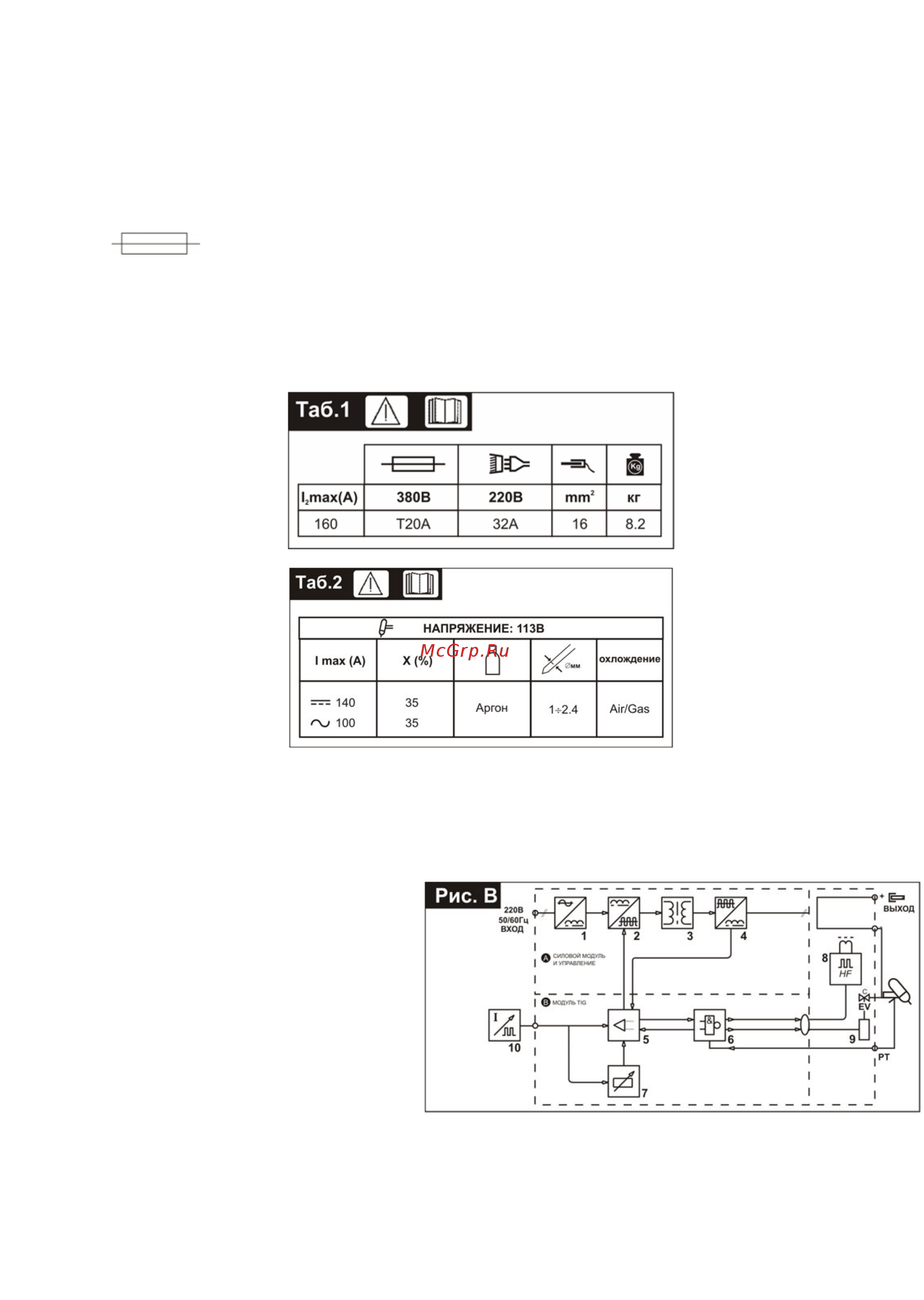

Остальные характеристики можно увидеть в таблицах ниже:

- сварочный аппарат

- горелка

6. Структурная схема.

1. Вход однофазного тока питания, выпрямитель и конденсатор.

2. Транзисторы и управляющий переключающий мост (IGBT): преобразуют напряжение выпрямленного тока цепи в

высокочастотное переменное напряжение и позволяет регулировать передачу мощности в соотношении

ток/напряжение в соответствии с режимом сварки.

3. Высокочастотный трансформатор: первичная

обмотка питается напряжением,

преобразованным блоком 2. Предназначение

трансформатора состоит в том, чтобы

привести в соответствие напряжение и ток к

значениям необходимым для дуговой сварки

и кроме того гальванически разделить ток

сварки и основную цепь питания.

4. Вторичный мост выпрямителя с

выпрямляющим индуктивным

сопротивлением: преобразует переменное

напряжение/ток, производимые вторичной

обмоткой при низкой частоте в постоянное

напряжение/ток.

5. Блок электронной регулировки и управления: производит контроль значений сварочного тока и сравнивает их с

данными, установленными пользователем; модулирует импульсы управления ведущего транзистора IGBT,

который и осуществляет управление.

6. Логическая схема управления аппарата: устанавливает сварочные циклы, управляет регулировками и системами

защиты.

7. Дисплей, панель управления и установки режимов.

8. Высокочастотный генератор.

9. Электроклапан подачи защитного газа.

10. Дистанционное управление.
