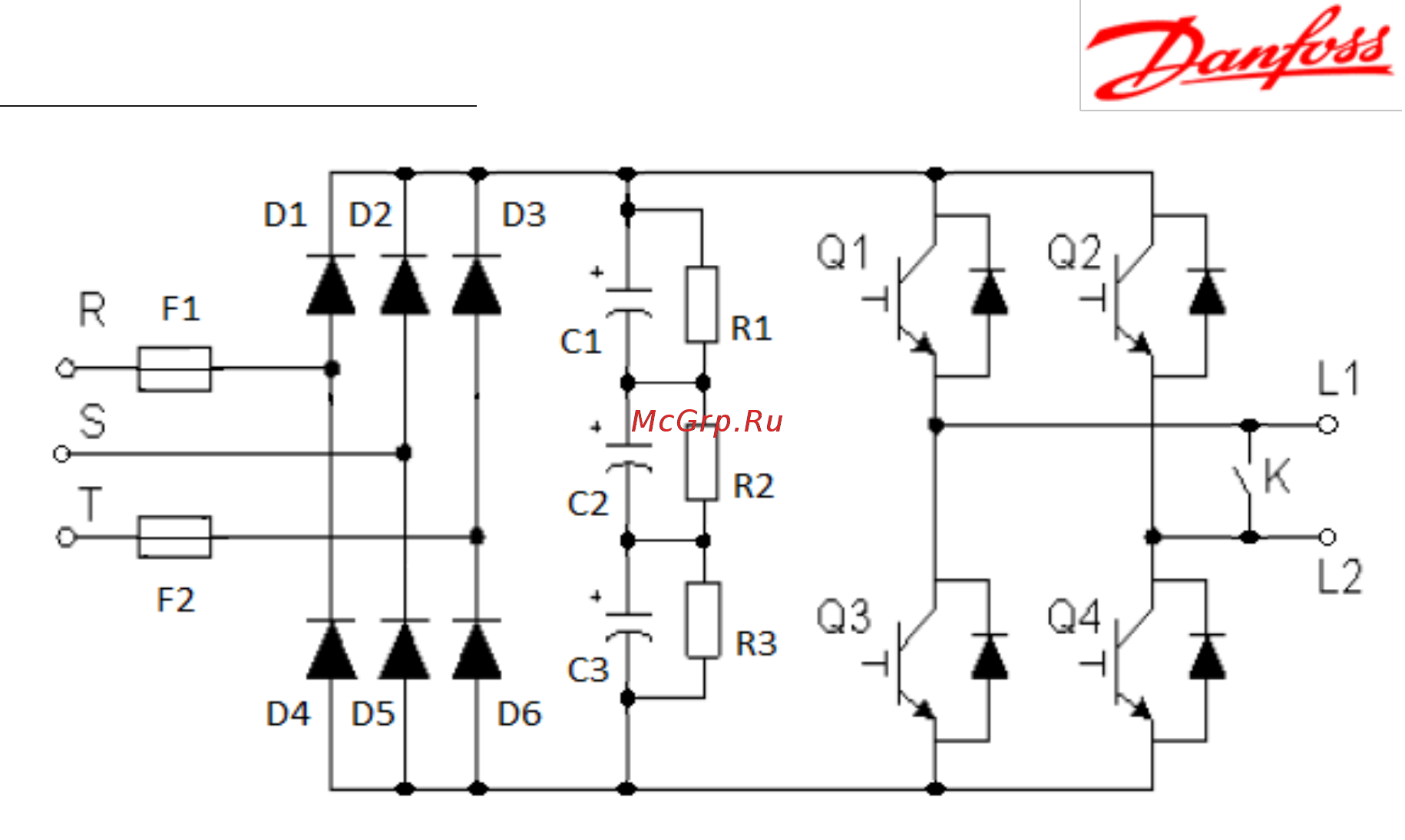

Рис. 1.8 - Схема силовой ячейки
Входные клеммы питания R, S, T подключены к трехфазному выходу низкого
напряжения вторичной обмотки входного трансформатора, через быстродействующие
предохранители (F1, F2). В каждой из трех фаз используются диоды (D1 – D6), для
двухполупериодного выпрямление трехфазного напряжения, которое заряжает
конденсаторы постоянного тока (C1 – C3) в звене постоянного тока. Напряжение с
конденсаторов подается на однофазный мостовой инвертор (Q1 – Q4), состоящий из
транзисторов с изолированным затвором (IGBT). Опционально силовая ячейка может
иметь электрическеий байпас (К), реализованный на IGBT модуле.
Каждая силовая ячейка имеет собственную плату управления и плату драйвера. Плата
управления принимает сигналы, передаваемые контроллером по оптоволоконной сети.
На плате управления имеются несколько цепей для мониторинга таких неисправностей,
как перегрев, обрыв фазы, перенапряжение в цепи постоянного тока, исчезновение
питающего напряжения, отказ оптоволоконной коммуникационной системы и отказ
драйверов. Сигналы неисправности передаются на контроллер для обеспечения работы
защитных функций преобразователя частоты и для регистрации в журнале ошибок.
Силовая ячейка получает команды на подключение и сигналы статуса по оптоволоконной
линии, а также передает сигналы с кодами неисправности и статуса.
В преобразователях частоты 6 кВ в каждой фазе установлено пять или шесть ячеек. В
преобразователях частоты 10 кВ в каждой фазе установлено девять силовых ячеек. Ячейки
подключены к трехфазной вторичной обмотке трансформатора с номинальным
напряжением 690 В (640 В). Через однофазный выход все (пять, шесть или девять) ячеек
каждой фазы соединены последовательно с помощью медной шины. Первые ячейки
каждой фазы замкнуты между собой с образованием трехфазного подключения по схеме
звезда. Выход последней ячейки в каждой фазе подключен к выходным клеммам
преобразователя частоты.
