Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
65
6. Дополнительные опции
6.1 Обзор опций
Для лучшего соответствия применению преобразователи частоты VEDADRIVE могут
быть оборудованы дополнительными устройствами и опциональными функциями. К
таким опциям относятся байпас силовых ячеек, байпас преобразователя частоты, система
жидкостного охлаждения, система предварительного заряда и т. д.
Список доступных опций указан в описании типового кода преобразователя частоты.
6.2 Байпас силовой ячейки
В преобразователях частоты VEDADRIVE применяется прогрессивный метод байпаса
силовых ячеек с сдвигом нейтральной точки.
Функция байпасирования ячейки позволяет обеспечить бесперебойность работы
преобразователя частоты, при прекращении работы одной из силовых ячеек. Если ячейка
отключилась из-за отказа входного предохранителя, отказа драйвера IGBT или
внутреннего перегрева, то эта ячейка автоматически шунтируются.
Для реализации функции байпаса силовой ячейки, каждая силовая ячейка оснащается
дополнительной цепью шунтирования (К) на базе IGBT-транзисторов (рис. 6.1).
Шунтирование проводится без прерывания работы преобразователя частоты, при этом на
дисплей панели управления выводится сообщение об активации режима байпасирования
силовой ячейки.

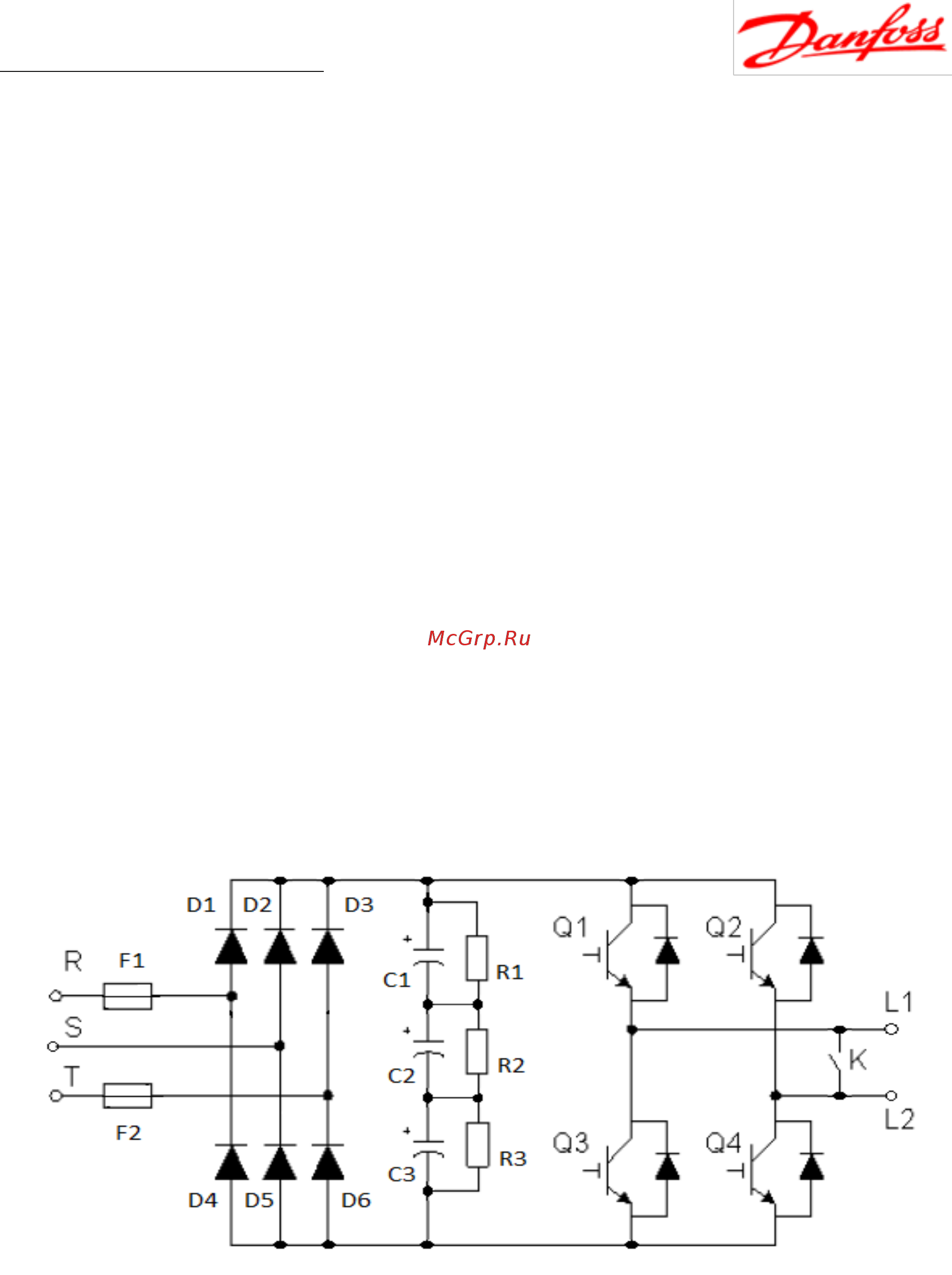

Рис. 6.1 - Схема силовой ячейки с байпасом
(К – автоматический электрический байпас силовой ячейки)
При байпасировании ячейки, в связи с уменьшением количества работающих ячеек,
номинальное напряжение на выходе понизится. В случае, если рабочая выходная частота
преобразователя частоты относительно низкая, то выполнится автоматическое
повышение напряжения на выходе, и байпасирование проходит без возникновения
переходных процессов с сохранением требуемых выходных характеристик.
