На рис. 6.2 приведена диаграмма силовой части преобразователя частоты. Когда все
силовые ячейки исправны угол между фазами выходного напряжения будет равен 120
электрическим градусам. Если в случае неисправности силовой ячейки (например А5) в
ней сработает байпас. Фазное выходное напряжение фазы А уменьшается, что приведет к
разбалансу выходного напряжения преобразователя частоты.
а б
в г

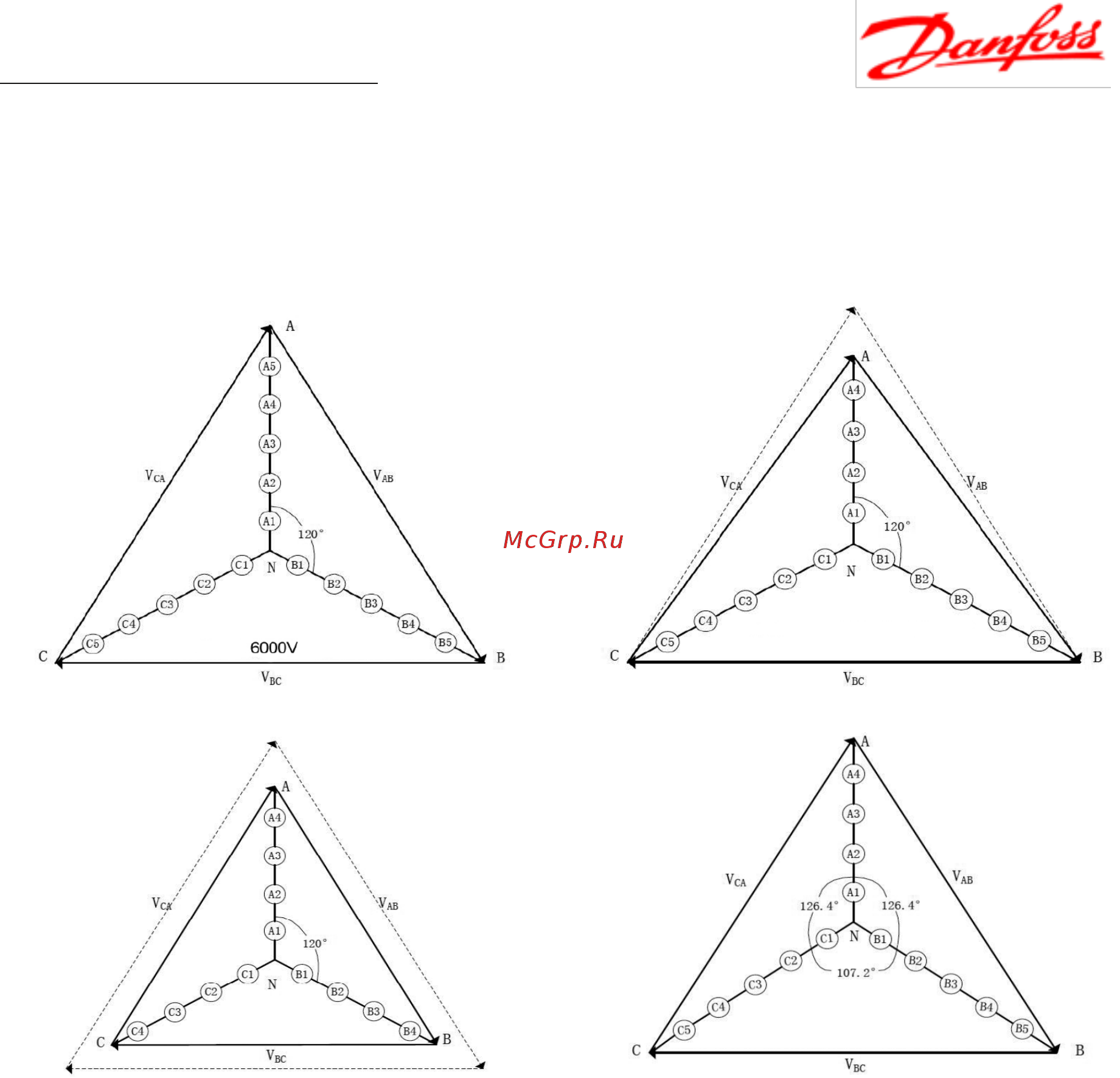

Рис. 6.2 - Диаграмма силовой части преобразователя частоты с 5 ячейками на 6 кВ
а – нормальная работа (V
АВ
= V
ВС
= V
CA
)
б – разбаланс выходного напряжения, в случае байпаса ячейки А5
в – для исключения разбаланса, преобразователь частоты байпасирует также
соответствующие ячейки в двух других фазах (V
АВ
= V
ВС
= V
CA
), в указанном
примере это будут ячейки В5 и С5
г – для исключения разбаланса, преобразователь частоты использует алгоритм
дрейфа нейтральной точки (V
АВ
= V
ВС
= V
CA
)
Для сохранения баланса необходимо:
• Также байпасировать соответствующие исправные ячейки в двух других фазах (в
указанном примере это будут ячейки В5 и С5). Хотя это сбалансировало выходное
напряжение преобразователя частоты, но привело к его значительному (на 80 %)
снижению.
• Использовать алгоритм дрейфа нейтральной точки. Благодаря тому, что
нейтральная точка преобразователя частоты не связана с нейтральной точкой
двигателя, есть возможность сдвинуть ее. Следовательно, баланс выходного
напряжение преобразователя частоты можно регулировать, корректируя угол
между фазами выходного напряжения. Хотя фазное напряжение на выходе
различно, можно достичь сбалансированного линейного выходного напряжения
