Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
21

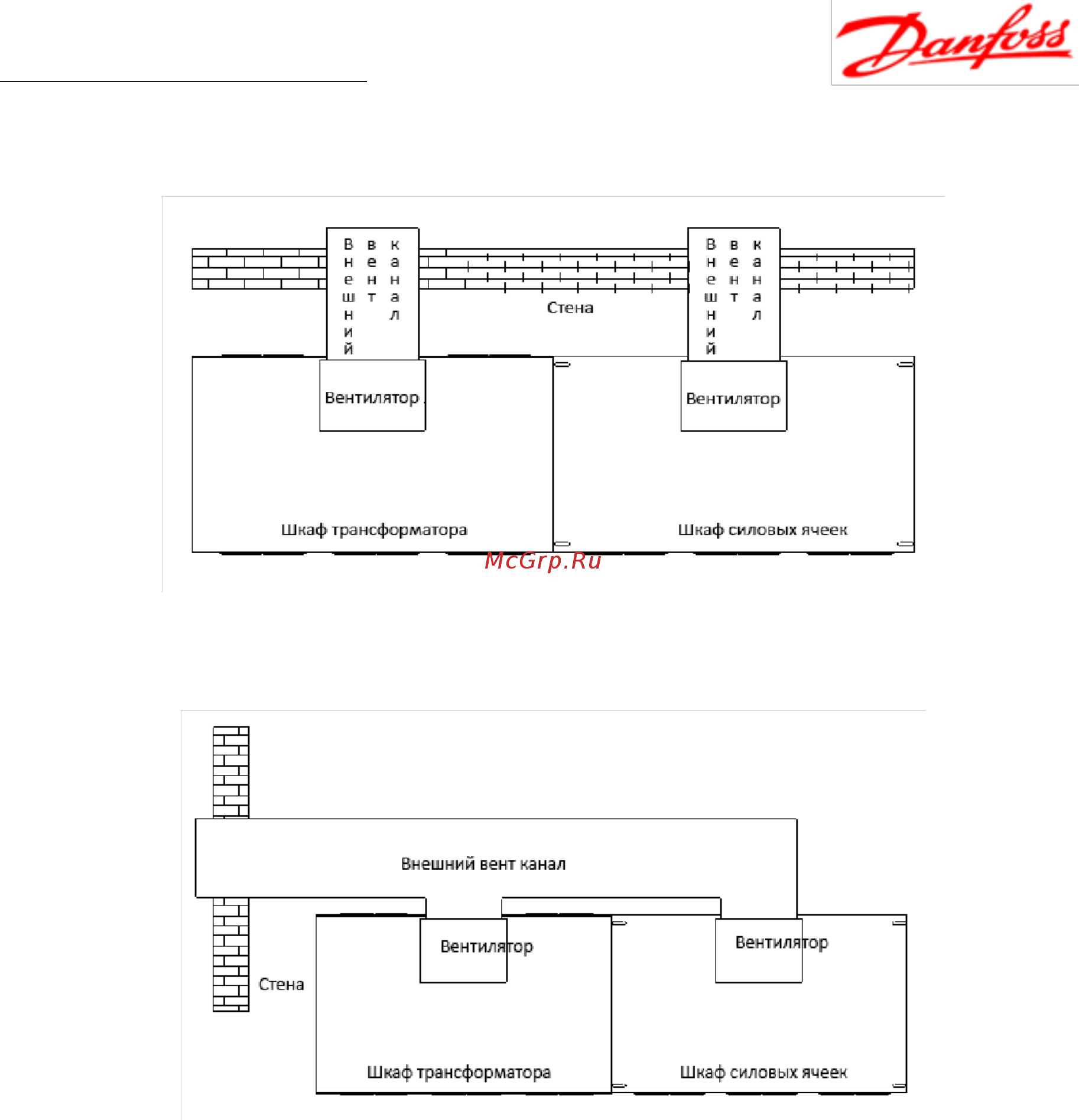

Расположение внешних вентиляционных каналов охлаждения преобразователя
частоты VEDADRIVE показано на рис. 2.3 и 2.4.
Рис. 2.3 - Внешний вентиляционный канал при установке решетки вентилятора
параллельно передней или задней стенке преобразователя частоты
Рис. 2.4 - Внешний вентиляционный канал при установке решетки вентилятора
параллельно боковой стенке преобразователя частоты
Выходная мощность кондиционера охлаждения должна быть не меньше требуемой,
рассчитанной по формуле: 0,02 × P
НОМ
, где P
НОМ
— номинальная мощность
преобразователя частоты.
Совместное использование кондиционера и воздуховода не рекомендовано из-за
возможного образования конденсата во время простоя преобразователя частоты.
2.3 Перечень предмонтажных проверок
Порядок проведения осмотра при приемке преобразователя частоты:
• Перед снятием упаковки убедитесь в отсутствии повреждений упаковки.
• Распакуйте оборудование и убедитесь в отсутствии наружных повреждений
преобразователя частоты.
