Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
27
• При отказе преобразователя частоты включение высоковольтной ячейки (QF)
должно быть невозможным;
• При отказе преобразователя частоты отключение высоковольтной ячейки (QF)
должно быть автоматическое.

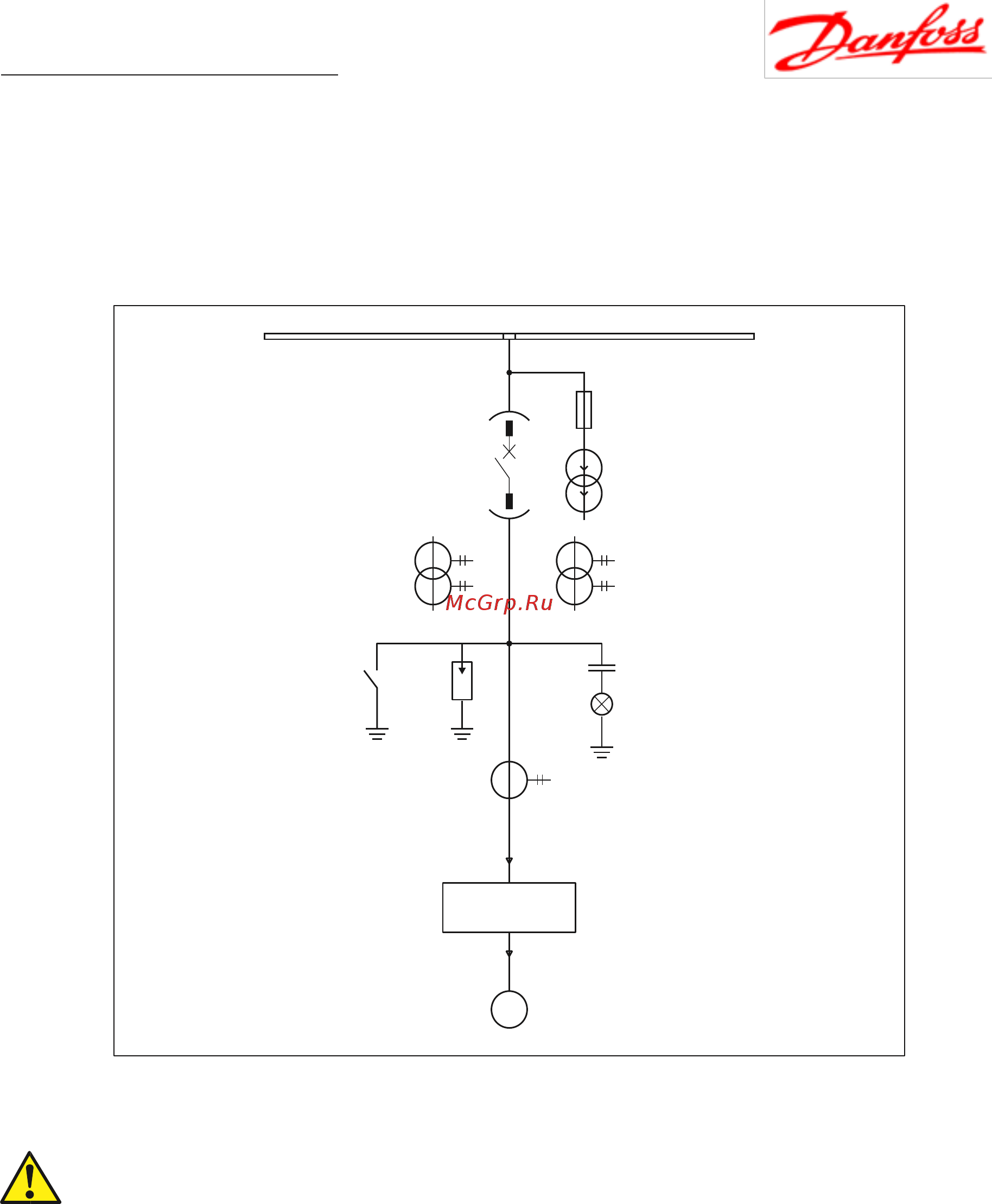

Рис. 3.1 - Электрическая схема силовой цепи
Неправильное подключение кабеля питания на входе, а также кабеля на выходе,
приведет к повреждению преобразователя частоты и/или к несчастным случаям с
персоналом.
Выводы вторичной обмотки трансформатора должны совпадать с маркировкой
входного кабеля питания силовых ячеек.
При подключении электрических кабелей, шинок к силовым ячейкам и вторичным
обмоткам трансформатора, рекомендуется использовать динамометрический
инструмент. Момент затяжки: 70-90 кгс-см.
В нижней левой и задней части шкафа трансформатора размещена медная шина
заземления. После монтажа преобразователя частоты, контакты заземления
трансформатора и шкафа должны быть присоединены к медной шине заземления и к
локальной сети заземления.
FU
TV
QF
QE
F
TAN
L1.L2.L3
ПЧ
U.V.W.
М
1
TA
SQ
HL
2
TA
