Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
42

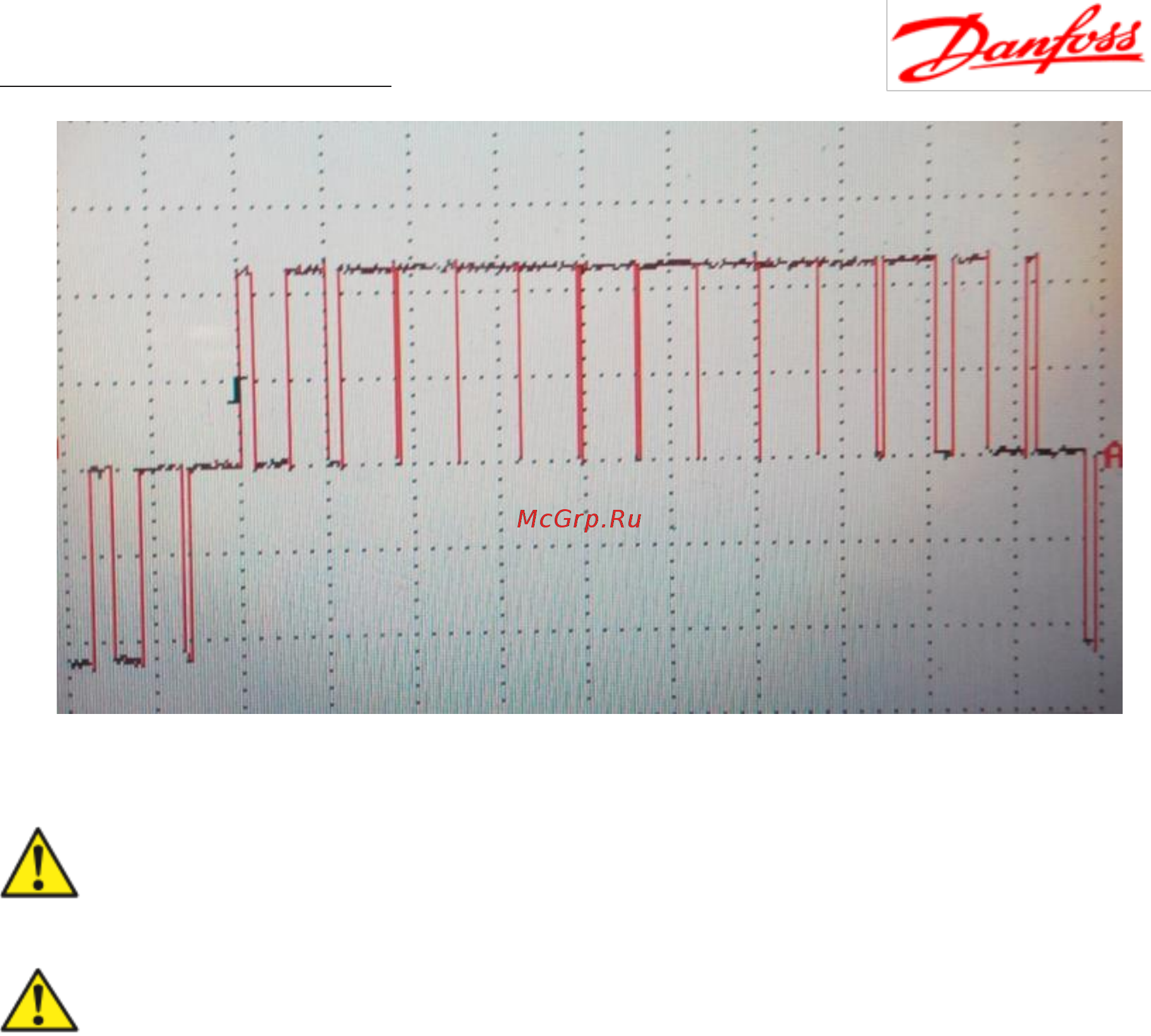

Рис. 4.1 - ШИМ-сигнал на выходе силовой ячейки.
Внимание!
Осциллограф должен быть гальванически изолирован от сети.
Источник питания должен быть гальванически изолированным от сети.
При подключении силовых ячеек следует использовать динамометрический
инструмент. Момент затяжки: 70-90 кгс-см.
4.5 Общие предпусковые проверки
Перед проведением электрических испытаний проведите полный внешний осмотр
системы.
Спецификации оборудования
Убедитесь, что преобразователь частоты подходит под применение. Проверьте
соответствие данных с информационных табличек преобразователя частоты, двигателя и
нагрузочного оборудования.
Вспомогательное оборудование
• Изучите вспомогательное оборудование, реле, переключатели, разъединители,
входные плавкие предохранители/автоматические выключатели, которые могут
быть установлены со стороны подключения питания к преобразователю или со
стороны подключения к двигателю.
• Проверьте установку и функционирование датчиков, используемых для подачи
сигналов обратной связи на преобразователь частоты.
• Отключите от двигателя конденсаторы компенсации коэффициента мощности,
если они подключены.
