Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
55
5.5 Окно системных параметров
Работа с окном системных параметров аналогична работе с окном параметров
функций (рис. 5.7).

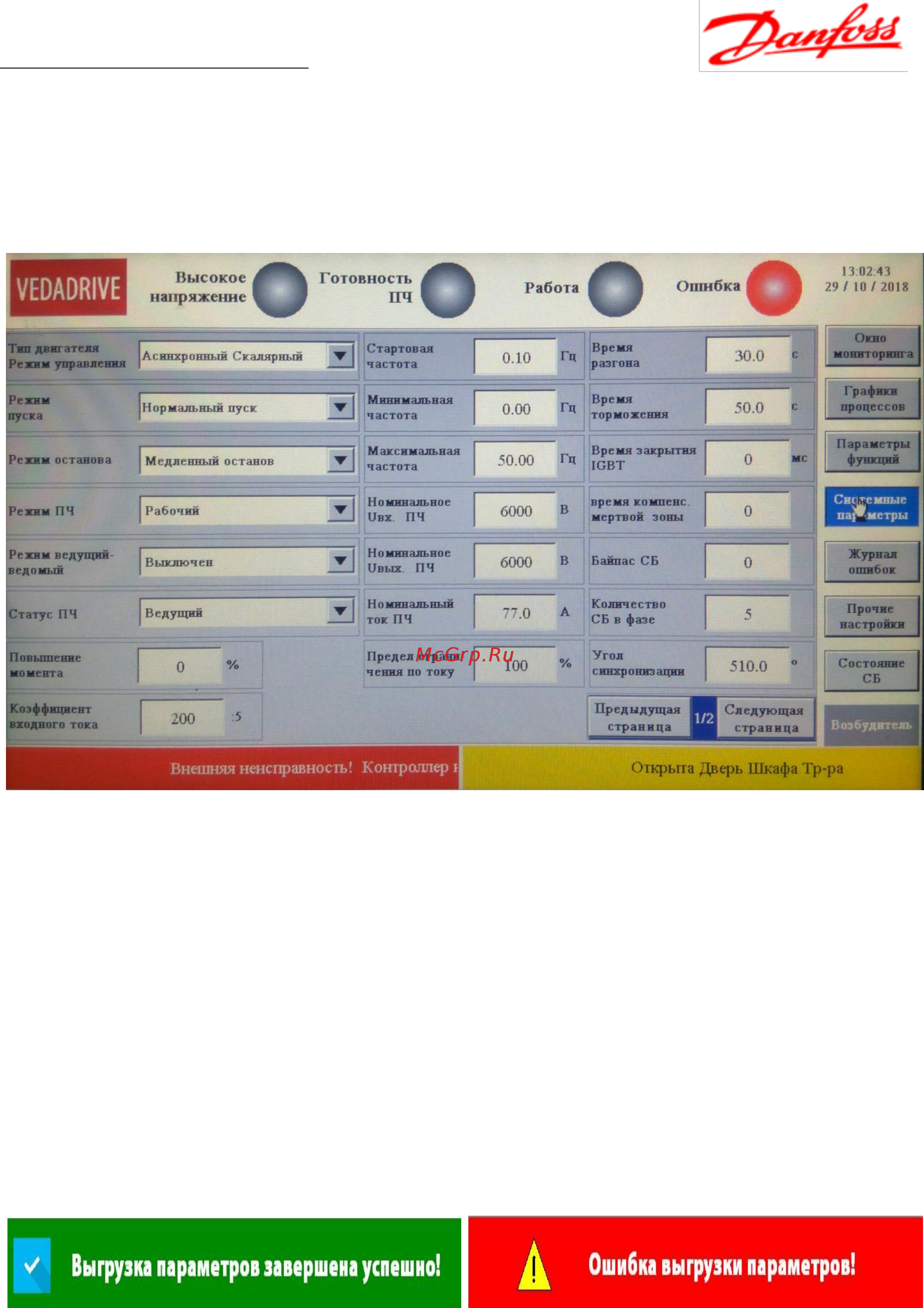

Рис. 5.7 - Окно системных параметров
Для доступа к окну параметров функций необходимо ввести пароль. Пароль
оператора по умолчанию 123456.
Если в течении 10 минут не происходит никаких действий оператора автоматический
возвращается окно мониторинга. Изменения, внесённые до этого, не сохраняются.
Кнопки «Выгрузка параметров» и «Загрузка параметров» предназначены для обмена
данными между панелью управления и контроллером. При нажатии кнопки «Выгрузка
параметра», происходит сохранение текущих настроек в контроллере, при нажатии
«Загрузка параметра» — восстановление настроек из памяти контроллера.
По результатам действий «Загрузка параметров» и «Выгрузка параметров»
появляется соответствующее сообщение (см. рис. 5.8).
Рис. 5.8 - Отображаемые результаты загрузка/выгрузка параметров
Возможный диапазон значений и значения параметров, установленные по
умолчанию окна системных параметров представлены в таблице 5.2.
