Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
95
• При остановке
- На ПЧ приходит команда «СТОП»;
- Сначала отправляется сигнал на остановку, собственно, самого ПЧ;
- После того, как ПЧ остановился, снимется сигнал "ПЧ в работе" и "Пуск
возбуждения".

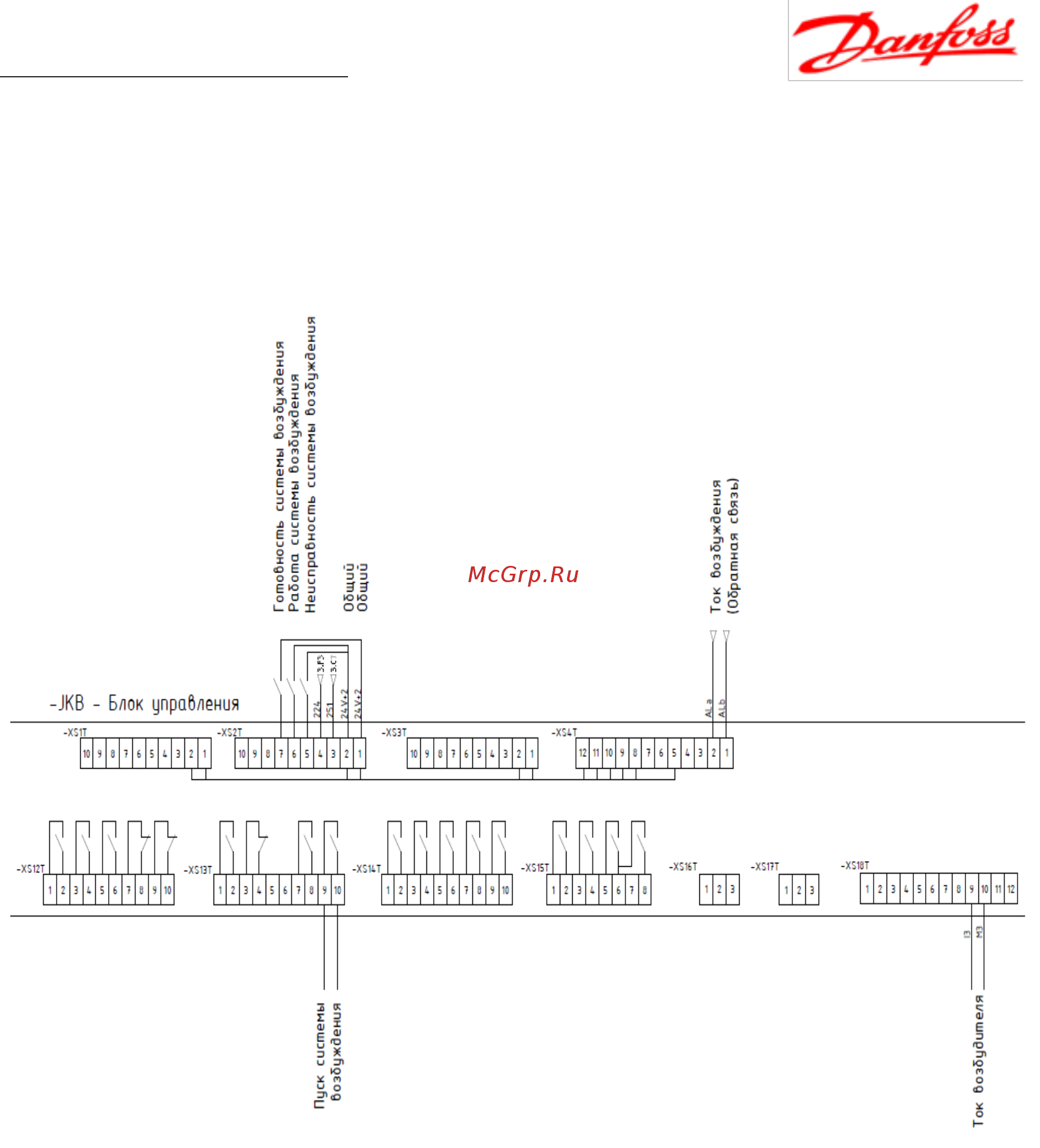

Рис. 8.6 - Схема подключения возбудителя к ПЧ
