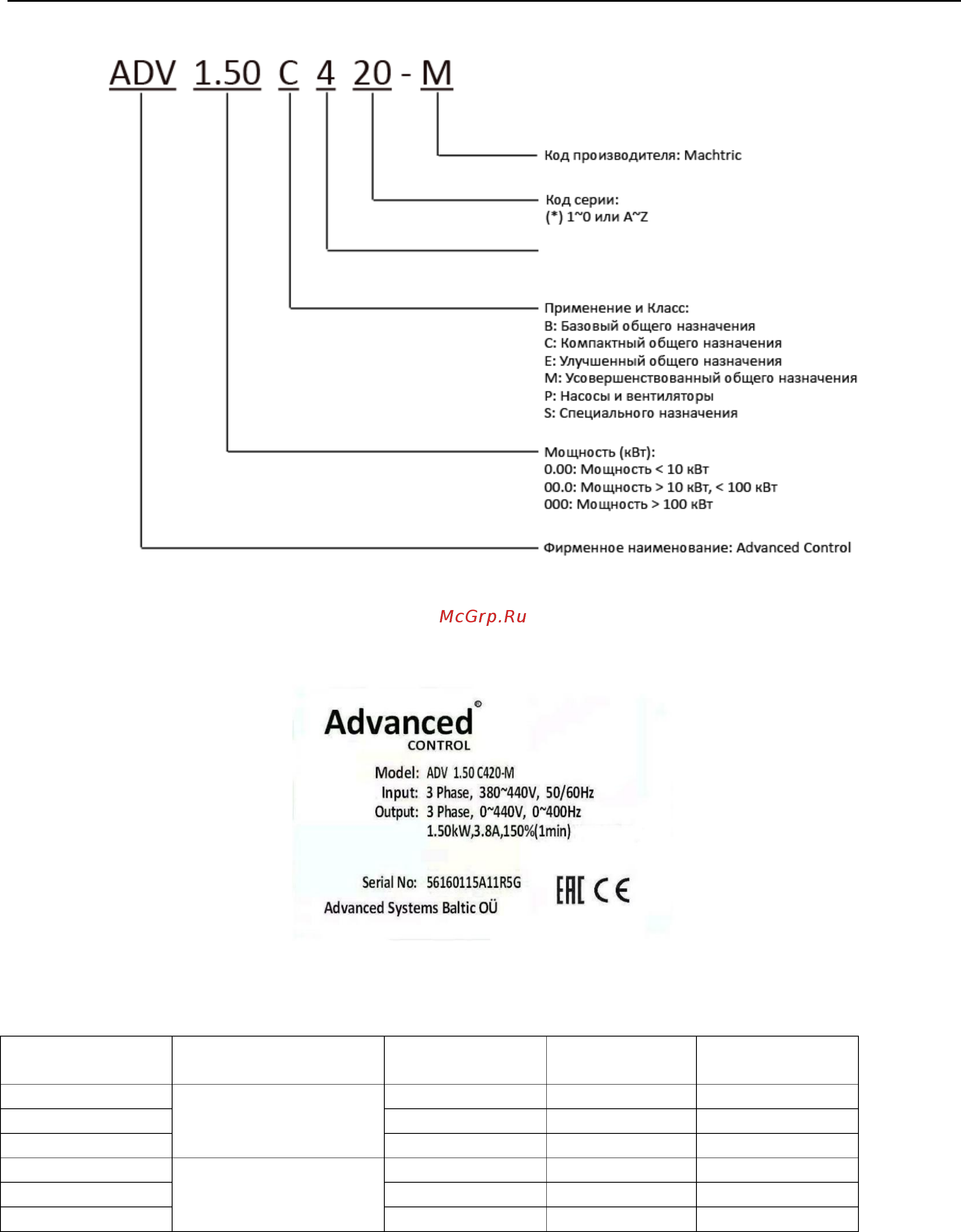

![Advanced Control ADV 1.50 C220-M Инструкция по эксплуатации онлайн [10/113] 459366](/views2/1567014/page10/bga.png)
Преобразователь C220/C420 общего назначения с управлением вектором потока
Руководство пользователя
9
2.1 Правила маркировки
2.2 Паспортная табличка
2.3 Модельный ряд серий С220/С420
Таблица 2.1. Технические характеристики преобразователей частоты С220/С420
Модель
Входное напряжение
(В)
Входной ток
(А)
Выходной ток
(А)
Мощность
двигателя (кВт)
ADV 0.40 C220-M
1 фаза 220В
Диапазон:
-15…+20%
5.4
2.3
0.4
ADV 0.75 C220-M
8.2
4.0
0.75
ADV 1.50 C220-M
14.0
7.0
1.5
ADV 0.75 C420-M
3 фазы 380В
Диапазон: -15…+20%
3.4
2.1
0.75
ADV 1.50 C420-M
5.0
3.8
1.5
ADV 2.20 C420-M
6.2
5.1
2.2
2.4 Техническая спецификация
