Преобразователь C220/C420 общего назначения с управлением вектором потока
Руководство пользователя
76
Перегрузка по току при разгоне
Проверить замыкание на землю или короткое
замыкание выходного контура
преобразователя
Устранить
неисправность
Да
Управление вектором
Да
Нет
Параметры двигателя определены
Определить параметры двигателя
Да
Время разгона слишком мало
Увеличить время разгона
Надлежащее увеличение крутящего
момента вручную или кривая
напряжение / частота
Подстроить увеличение крутящего
момента вручную
или кривую напряжение / частота
Нет
Установить напряжение в
пределах нормального диапазона
Да
Напряжение слишком низкое
Выбрать запуск с контролем
скорости вращения или запуск
после выключения двигателя
Да
Двигатель вращается
Во время разгона внезапно
увеличилась нагрузка
Снять дополнительную нагрузку
Модель
преобразователя
недостаточно мощная

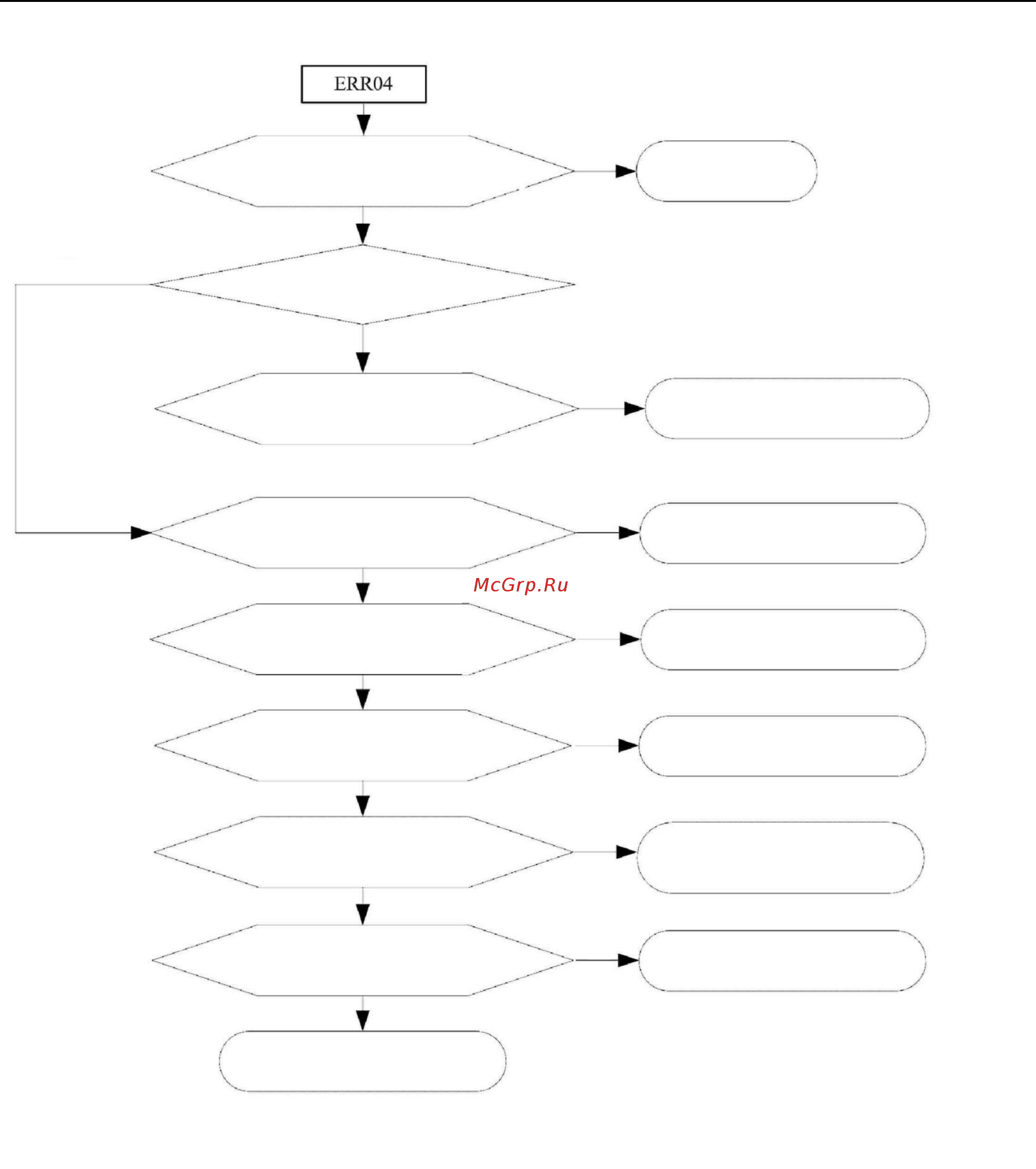

Рисунок 7-3. Перегрузка по току при разгоне (Err04)
Нет
Да
