Advanced Control ADV 1.50 C420-M [25/113] Глава 4 эксплуатация и дисплей

Преобразователь C220/C420 общего назначения с управлением вектором потока

Руководство пользователя

Рисунок 3-7. Подключение входного контакта цифрового сигнала

C. Контакты цифрового выхода:

когда цифровые выходные контакты используются для управления реле, на двух сторонах катушки реле следует

установить защитный диод. В противном случае очень просто повредить источник питания 24 В.

Предостережение: защитный диод должен быть установлен в нужной полярности согласно рисунку 3-8.

В противном случае, когда на цифровых выходных контактах будет выход, источник питания 24 В пост. тока и

выходная цепь будут немедленно повреждены.

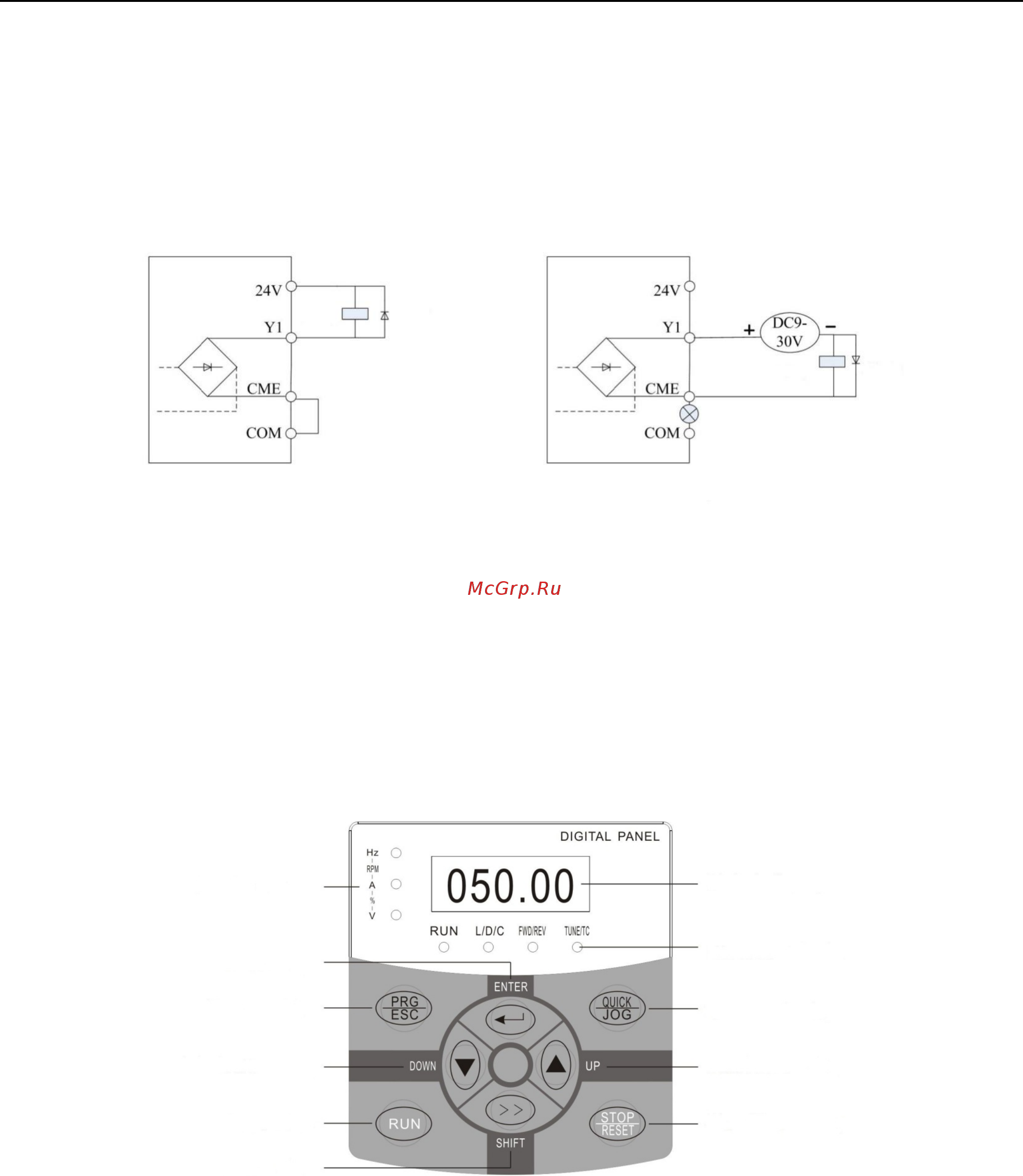

Рисунок 3-8. Схема подключения цифровых выходных контактов

Глава 4. Эксплуатация и дисплей

4.1 Ввод в эксплуатацию и работа с дисплеем

С помощью панели управления можно: изменять функциональные параметры, контролировать рабочее состояние

преобразователя и управлять работой преобразователя (запуск/останов). Смотрите рисунки ниже и функции в

таблице 4-1.

Рисунок 4-1. С420

Реле

Диод

Внутренний источник питания

Внешний источник питания

Индикация параметра

Клавиша ввода

Клавиша программирования/

выхода

Установка значения

параметра

Запуск привода

Клавиша перехода

Цифровой

дисплей

Индикация

функции

Быстрый доступ к параметру/

клавиша JOG

Установка значения

параметра

Стоп/Сброс
