Преобразователь C220/C420 общего назначения с управлением вектором потока
Руководство пользователя
23
Аналоговы
й выход
AO1
Аналоговый выход 1
Выход по току или напряжению, определяется
клавишей Cn3 панели управления. Диапазон
выходного напряжения: 0 В ~ 10 В
Диапазон выходного тока: от 0 мА до 20 мА
Цифровой
выход
Yl-CME
Цифровой выход 1
Изоляция оптической связи, выход с открытым
коллектором двойной полярности
Диапазон выходного напряжения: 0 В ~ 24 В
Диапазон выходного тока: 0 мА ~ 50 мА
Интерфейс
связи
485+
-485-
Интерфейс 485
Стандартный интерфейс 485
Релейный
выход
T/A-T/B
Нормально замкнутый
контакт
Предельные параметры контакта:
250 В перем. Тока, 3 А, COS φ =0,4
30 В пост. Тока, 1 А
T/A-T/C
Нормально
разомкнутый контакт
COM
Внешний контакт
источника питания 24В
Обеспечивает питание +24 В
GND
Внешний контакт
источника питания 10 В
Обеспечивает питание +10 В
3.2.5.3 Описание подключения контактов управления:
A. Аналоговый входной контакт:
поскольку небольшое аналоговое напряжение подвержено влиянию внешних помех, обычно требуется
применение экранированного кабеля длиной не более 20 метров, что показано на рисунке 3-5. Если аналоговый
сигнал подвержен сильным помехам, то на стороне источника аналогового сигнала требуется установить
конденсатор фильтра или ферритовый сердечник.

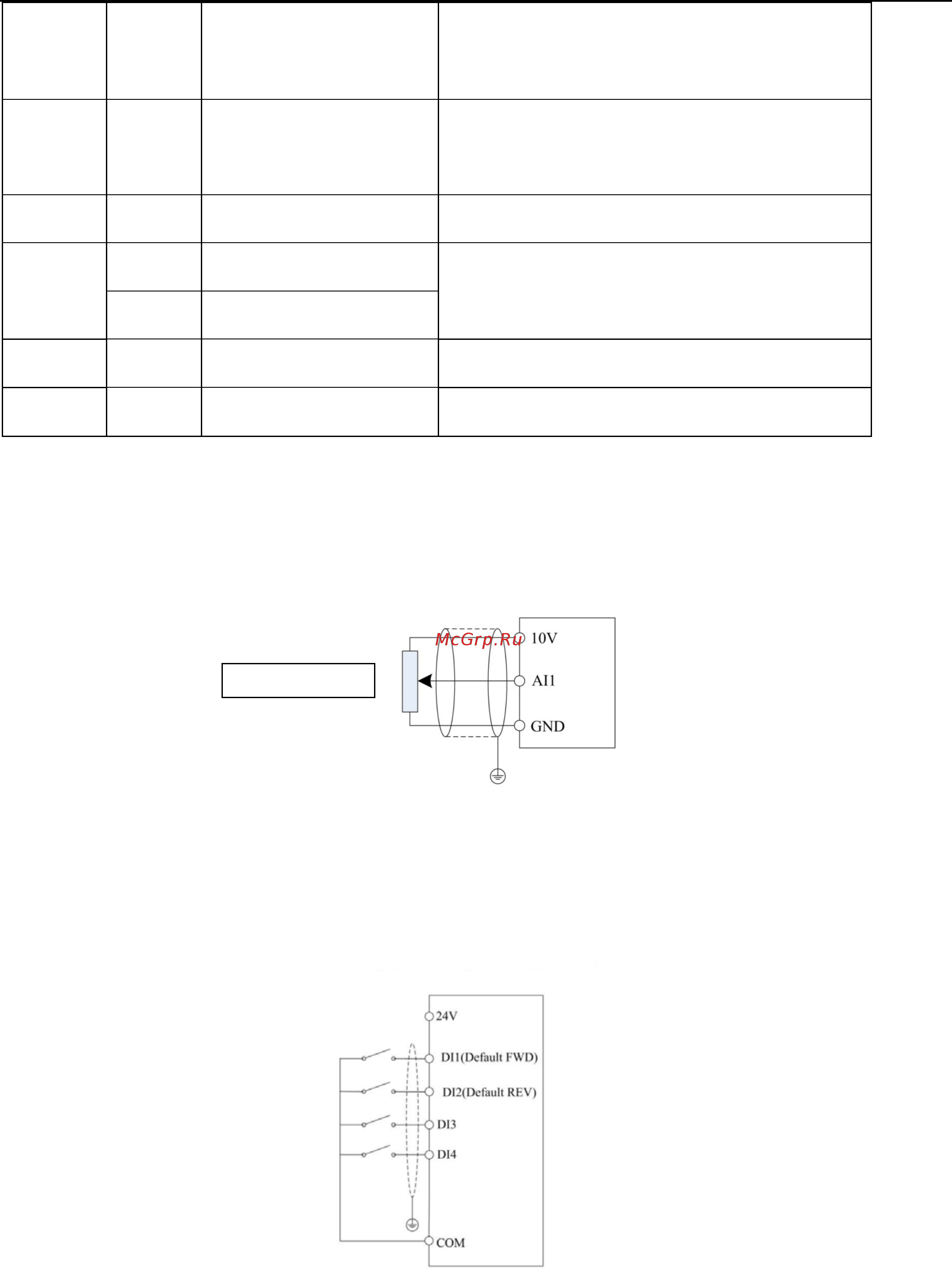

Рисунок 3-6. Схема подключения входных контактов аналогового сигнала
B. Цифровой входной контакт:
обычно требуется применение экранированного кабеля длиной не более 20 метров. Если применяется активный
привод, необходимо принять меры по фильтрации, предотвращающие помехи на источник питания.
Рекомендуется применять режим управления контактом.
Потенциометр
Режим 1. Подключение контактов DI (по умолчанию):
CN 1 в режиме NPN, применяется внутренний источник питания
