Преобразователь C220/C420 общего назначения с управлением вектором потока
Руководство пользователя
22
который повредит изоляцию двигателя или вызовет появление большого тока утечки, служащего причиной
срабатывания защиты преобразователя от перегрузки по току. При длине кабеля более 100 метров на выходе
должен быть установлен фильтр перем. тока.
e) Контакт заземления
Этот контакт должен быть надежно подключен, сопротивление проводника заземления не должно превышать
0,1 Ом. В противном случае возможен отказ или повреждение преобразователя.
Контакт заземления и контакт N нейтрали источника питания не подлежат совместному использованию.
3.2.5 Контакты управления и кабельная разводка

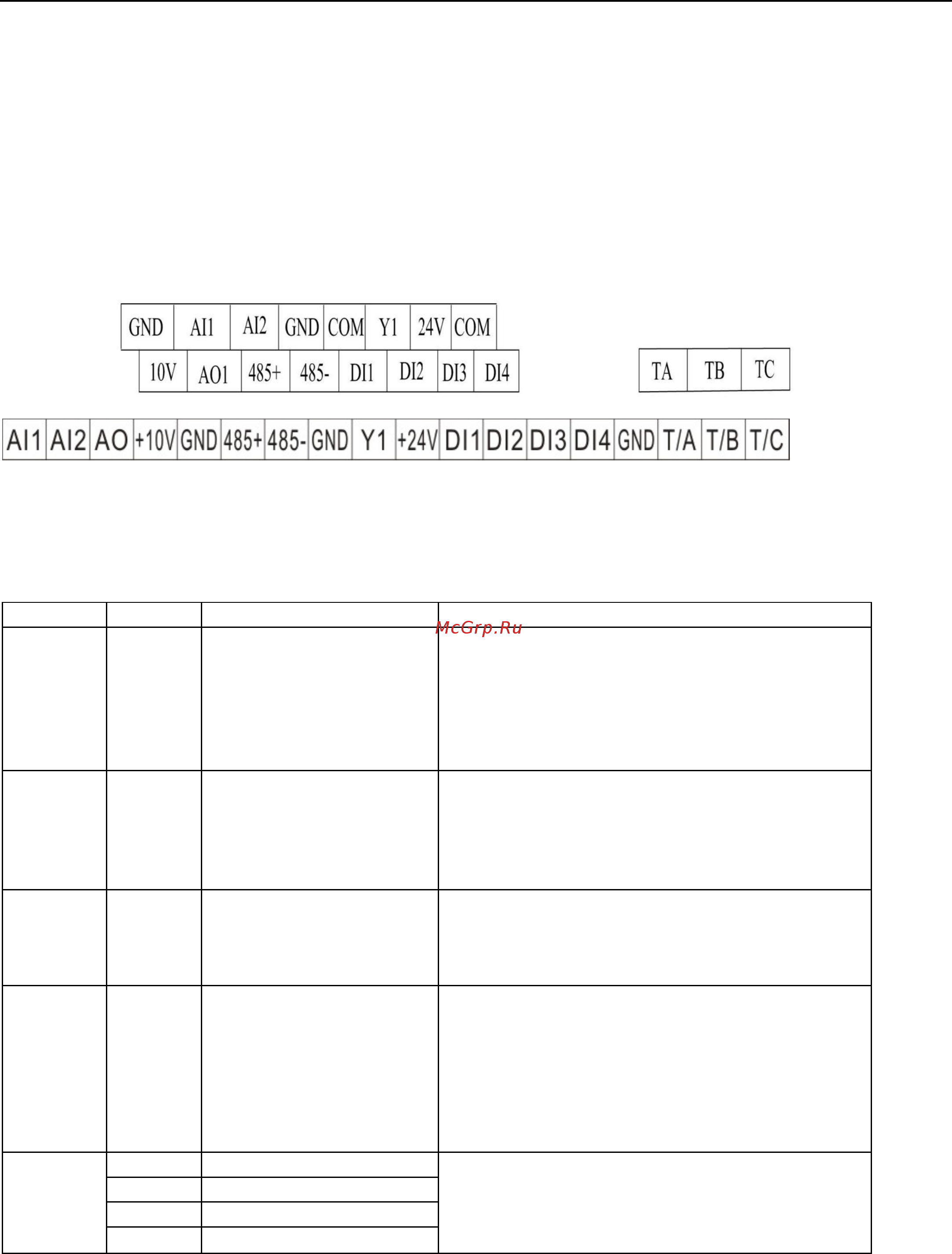

3.2.5.1 Расположение контактов управления представлена на следующем рисунке:
Рисунок 3-5 Расположение контактов цепи управления
3.2.5.2 Описание назначения контактов управления
Таблица 3-3. Описание назначения контактов управления преобразователя С220/С420
Тип
Контакт
Наименование контакта
Описание назначения
Источник
питания
+10V
Внешний контакт
источника питания 10 В
Обеспечивает питание +10 В для внешних блоков,
максимальный выходной ток = 10 мА.
Обычно используется в качестве источника
рабочего напряжения внешнего потенциометра.
Диапазон сопротивлений потенциометра: от 1
кОм до 5 кОм.
24V
Внешний контакт
источника питания 24 В
Обеспечивает питание +24 В для внешних блоков.
Обычно используется в качестве источника
рабочего питания цифрового контакта
ввода/вывода и внешнего датчика.
Максимальный выходной ток: 200 мА
Аналоговы
й вход
AI1
Контакт аналогового
входа 1
1. Диапазон входных напряжений: от 0 В до 10 В
пост. тока (можно настроить на нестандартное
напряжение от -10 В до +10 В пост. тока).
2. Входное полное сопротивление: 20 кОм.
AI2
Контакт аналогового
входа 2
1. Диапазон входных напряжений: от 0 В до 10 В
пост .тока (можно настроить на нестандартное
напряжение от -10 В до +10 В пост. тока)/от 0 мА
до 20 мА, выбор которого определяется клавишей
Cn3 панели управления.
2. Входное полное сопротивление: 20 кОм при
входе по напряжению, 500 Ом при токовом входе.
Цифровой
вход
DI1
Цифровой вход 1
Изоляция оптической связи
Входное полное сопротивление: 3,3 кОм
DI2
Цифровой вход 2
DI3
Цифровой вход 3
DI4
Цифровой вход 4
