Преобразователь C220/C420 общего назначения с управлением вектором потока

Руководство пользователя

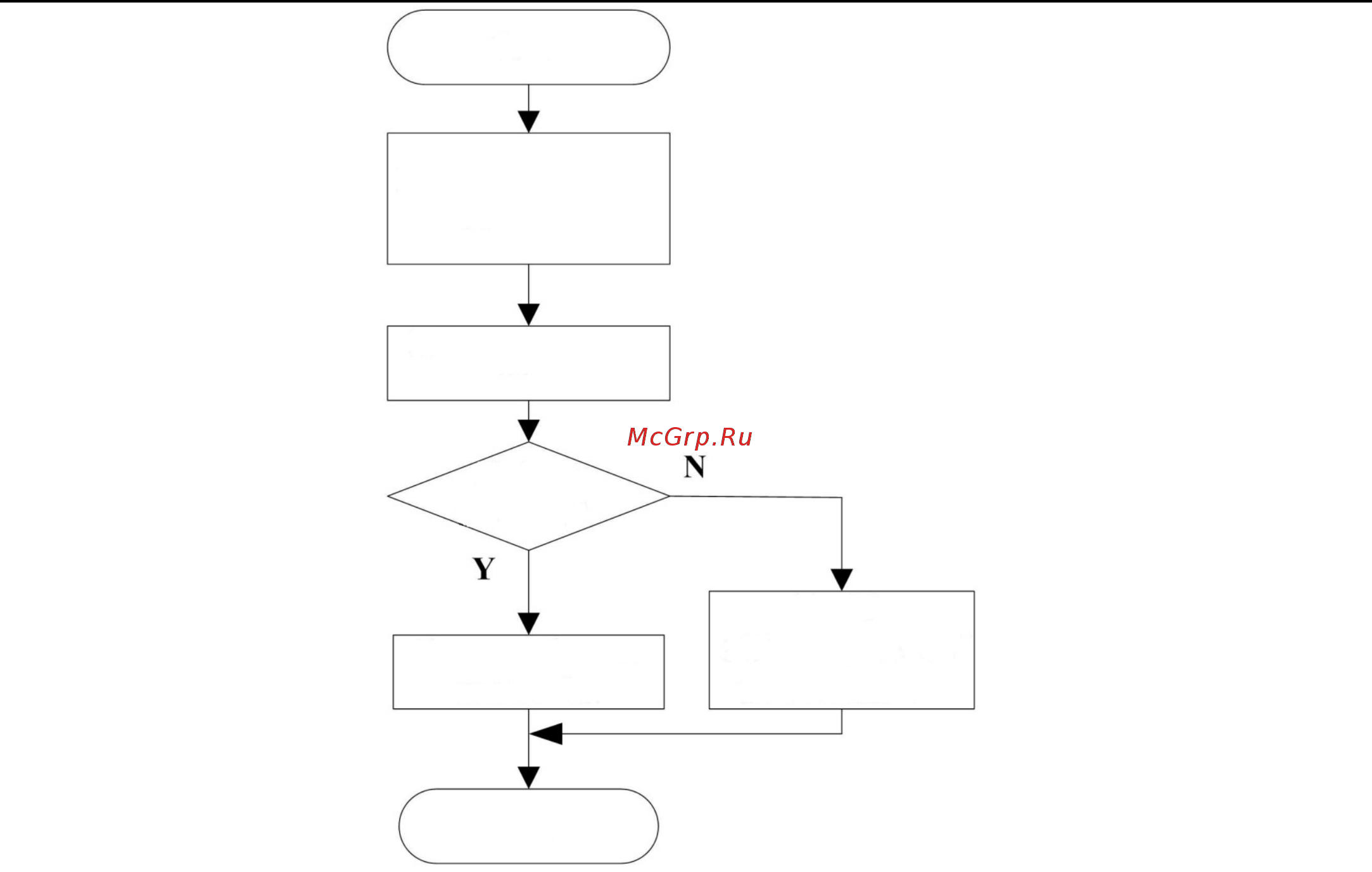

Рисунок 4-7. Отмена пароля

4.5 Автоматическая настройка параметров двигателя

Чтобы выбрать векторный режим управления, следует перед запуском преобразователя точно ввести параметр

двигателя на паспортной табличке. При этом преобразователь С220/С420 выберет стандартные параметры

двигателя, соответствующие параметру паспортной таблички; в зависимости от параметров двигателя векторный

режим управления должен получить точные параметры управляемого двигателя для обеспечения хорошего

качества управления.

Процедуры автоматической настройки параметров двигателя описываются ниже.

Во-первых, следует выбрать источник команды (F0-04) как канал команды панели управления.

Во-вторых, ввести следующие параметры в соответствии с фактическими параметрами двигателя.

F4-01: номинальная мощность двигателя F4-02: номинальное напряжение двигателя

F4-04: номинальный ток двигателя F4-05: номинальная частота двигателя

F4-06: номинальная скорость вращения двигателя

Если двигатель возможно полностью отсоединить от нагрузки, выбрать 2 (полная настройка, c вращением) в F4-

00, а затем нажать на панели клавиатуры клавишу RUN, при этом преобразователь автоматически вычислит

следующие параметры:

F4-07: ток холостого хода F4-08: сопротивление статора

F4-09: сопротивление ротора F4-10: взаимное индуктивное сопротивление

F4-11: индуктивное сопротивление утечки

Наконец, выполнить автоматическую настройку параметров двигателя.

Если двигатель невозможно полностью отсоединить от нагрузки, выбрать, выбрать 1 (работа в статическом

режиме, без вращения) в F4-00, а затем нажать клавишу RUN на панели клавиатуры.

Примечание. Завод рекомендует заказчикам выбрать вариант полной настройки, при котором можно более

точно определить параметры двигателя.

Начало

Просмотр параметра

невозможен

Введите пароль

Возврат

на монитор?

Успешный ввод

пароля

Err26

(трехкратный ввод

неверного пароля)

Конец
