Advanced Control ADV 5.50 E400-M [5/25] Габариты и размеры монтажных отверстий мм
![Advanced Control ADV 0.75 E400-M [5/25] Габариты и размеры монтажных отверстий мм](/views2/1567154/page5/bg5.png)

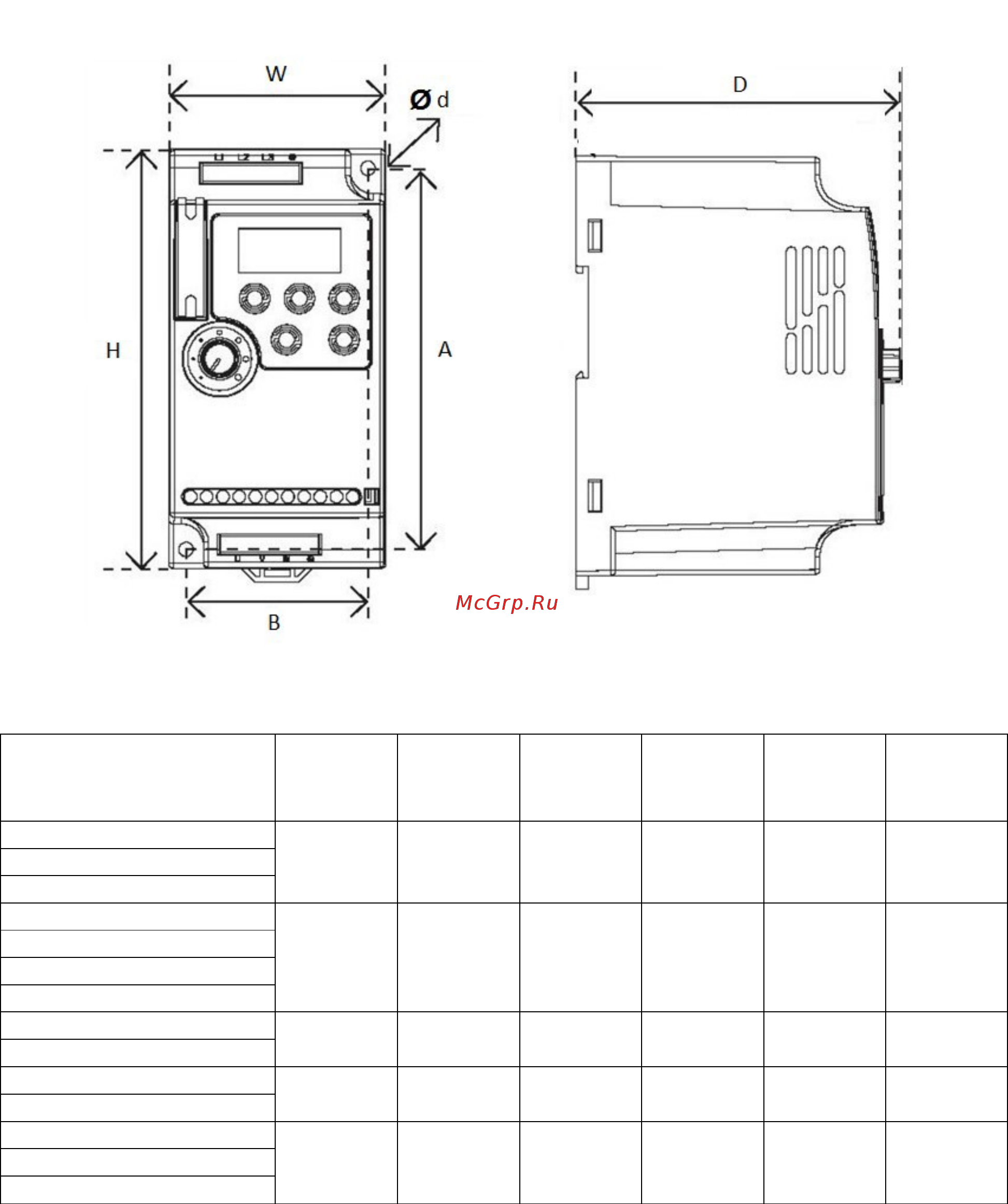

4. Габариты и размеры монтажных отверстий (мм)
Модель Ш (мм) В (мм) Г (мм) А (мм)
B (мм)
Ød (мм)
ADV 0.40 E200-M
68 132 102 120 57 4.5
ADV 0.75 E200-M
ADV 1.50 E200-M
ADV 2.20 E200-M
72
142 112.2 130 61 4.5
ADV 0.75 E400-M
ADV 1.50 E400-M
ADV 2.20 E400-M
ADV 4.00 E400-M
85 180 116 167 72 5.5
ADV 5.50 E400-M
ADV 7.50 E400-M
106 240 153 230 96 4.5
ADV 11.0 E400-M
ADV 15.0 E400-M
150 330 165.5 316 136 7
ADV 18.5 E400-M
ADV 22.0 E400-M
