5. Силовые клеммы и описание.

Название Описание

Заземление.

R/L1, S/L2, T/L3 Клемма для подключения входного напряжения.

U/T1, V/T2, W/T3 Выходная силовая клемма для подключения двигателя.

B1, B2, +, PR Клемма для подключения тормозного резистора.

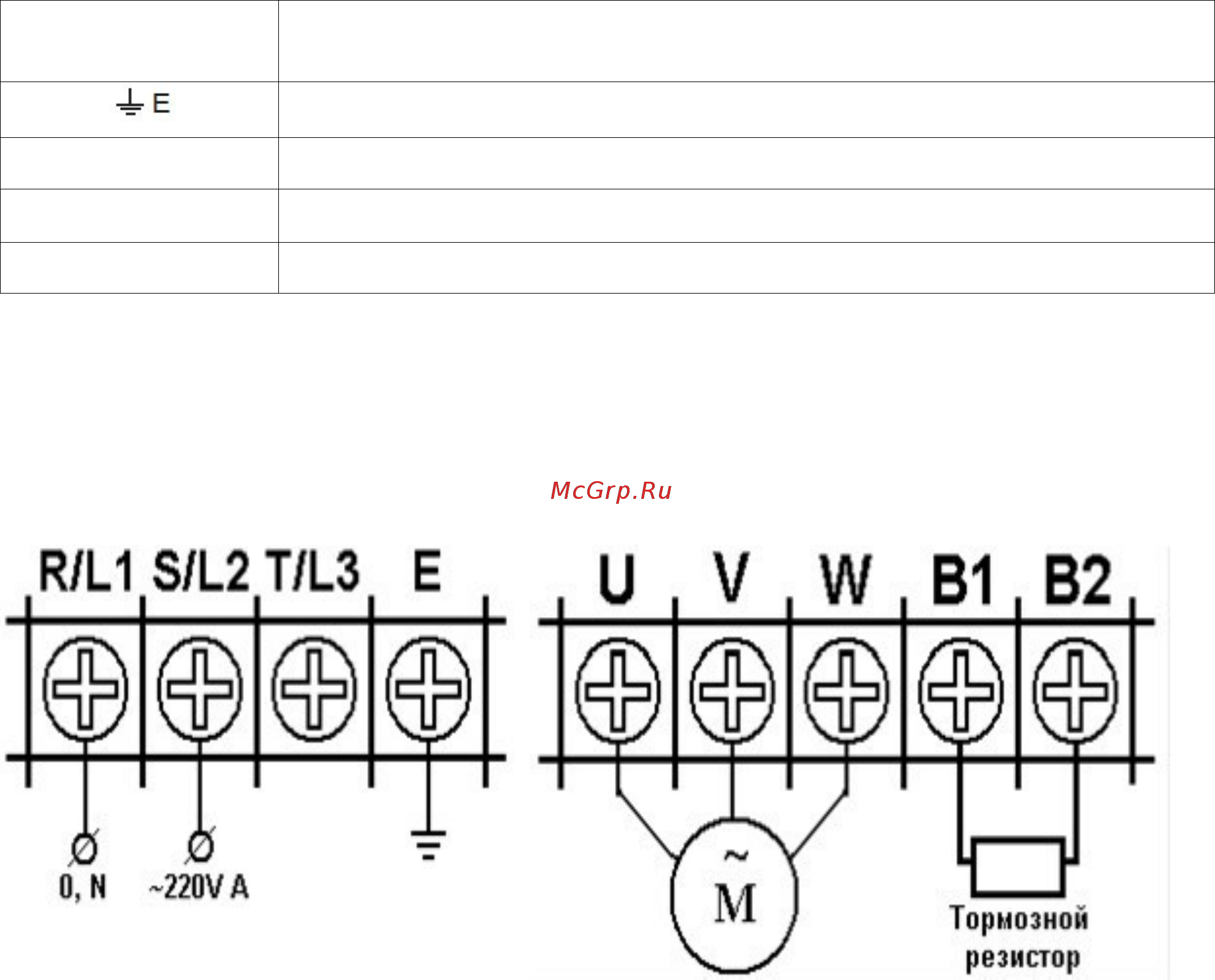

Пример подключения:
