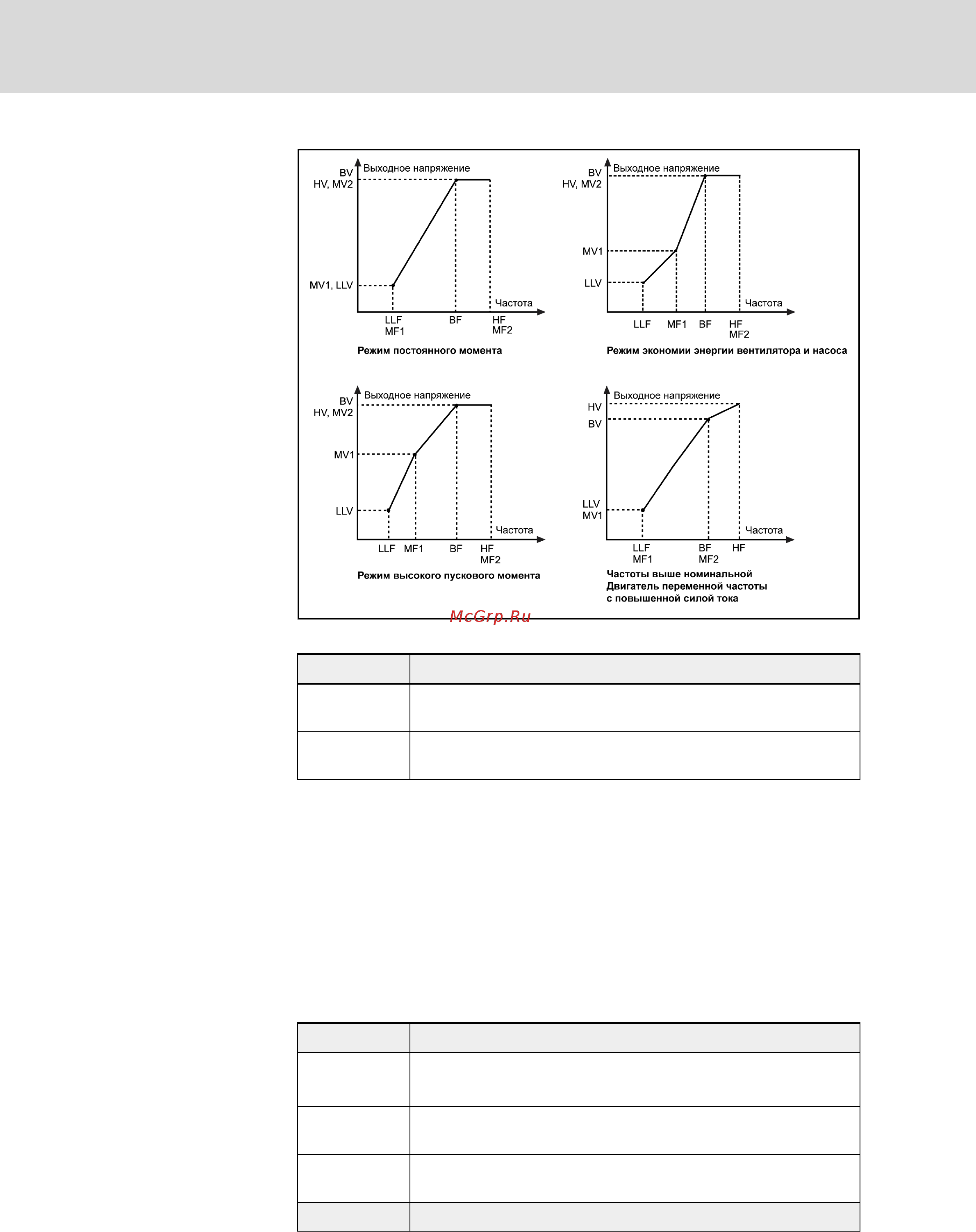

Рис. 7-8: Часто используемая задаваемая пользователем кривая V/F
b14 Регулирование постоянного напряжения
Диапазон на‐
стройки
ВЫКЛ/вкл
Заводское
значение
ВЫКЛ.
● Если разблокировано регулирование по постоянному напряжению
(установка должна быть "ВКЛ"), преобразователь частоты может
автоматически регулировать напряжение выходных характеристик
V/F в границах установленного значения даже в случае изменения
напряжения питания.
● Однако выходное напряжение преобразователя частоты не должно
превышать входное напряжение, даже если регулирование по по‐
стоянному напряжению ВКЛ.
● Регулирование по постоянному напряжению недоступно, когда ус‐
тановленное значение ВЫКЛ; выходное напряжение будет прямо
пропорционально входному напряжению.
b15 Кривая ускорения / замедления
Диапазон на‐
стройки
0: Линейное ускорение / замедление
1: Ускорение / замедление по S-образной кривой
Минимальная
единица
1
Заводское
значение
0
b16 Время ускорения
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
108/251
Настройки параметров
