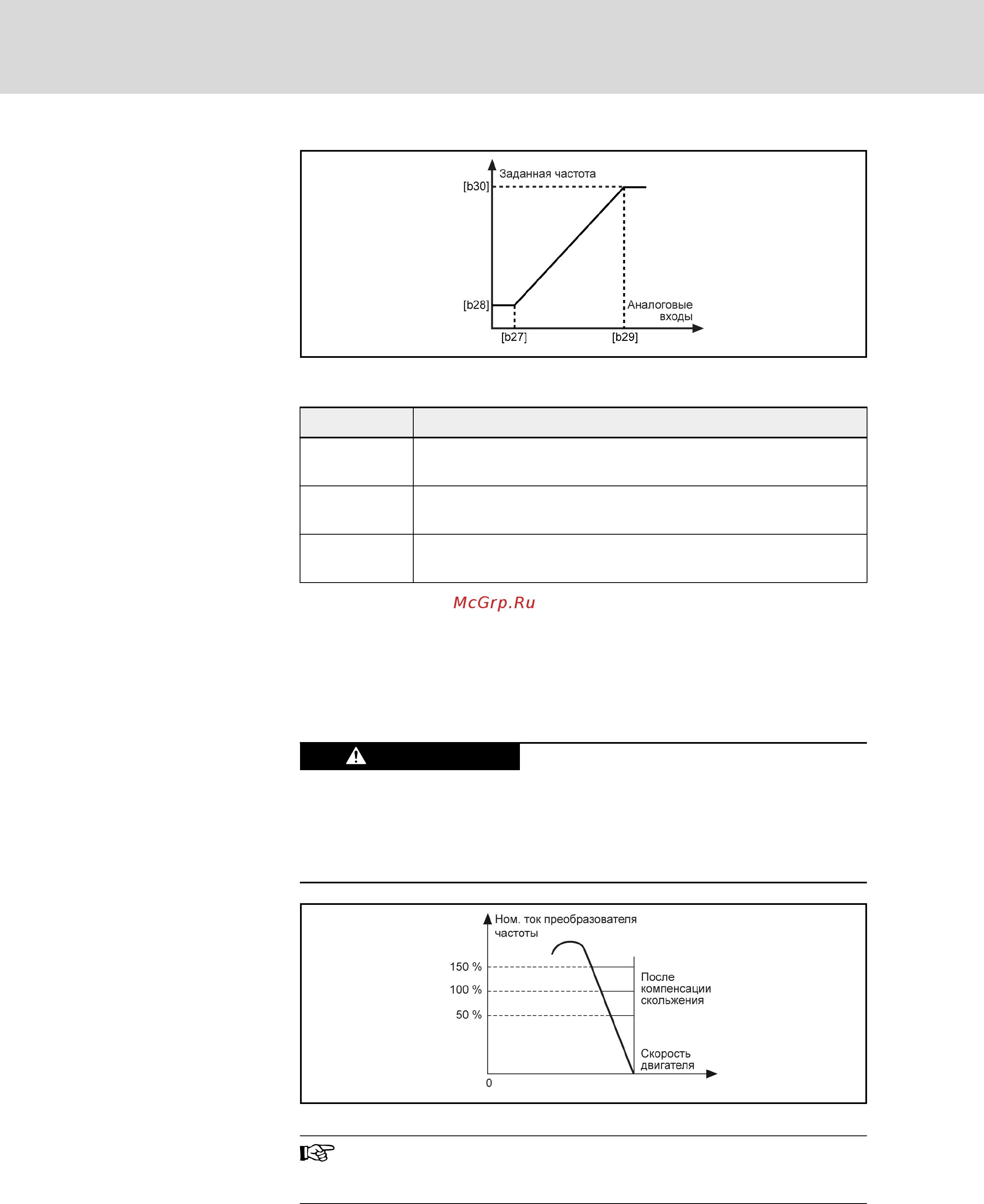

Рис. 7-19: Кривая отношения между заданным частотным сигналом и уста‐
новленной частотой
b31 Компенсация частоты скольжения
Диапазон на‐
стройки
от 0,00 до 5,00 Гц
Минимальная
единица
0,01 Гц
Заводское
значение
0,00 Гц
● Если преобразователь частот используется для управления асин‐
хронного двигателя, нагрузка и скольжение будут увеличены. Этот
параметр используется для настройки частоты компенсации, чтобы
снизить скольжение, позволяя двигателю работать при номиналь‐
ной силе тока со скоростью, близкой к синхронной скорости. Ком‐
пенсацию частоты скольжения можно определить на основе нагру‐
зок.
Слишком большая компенсация частоты
скольжения может привести к тому, что
скорость двигателя превысит синхронную
скорость.
ВНИМАНИЕ
В этом случае: Верхняя частота ＝ Выходная частота + K × (компенса‐
ция скольжения [b31]). K зависит от тока нагрузки и меньше или равен 1.
Рис. 7-20: Компенсация частоты скольжения
Если используется компенсация чистоты скольжения, сле‐
дует выключить контроль статизма H37, настроив [H37] на
0,00.
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
116/251
Настройки параметров
