57
T

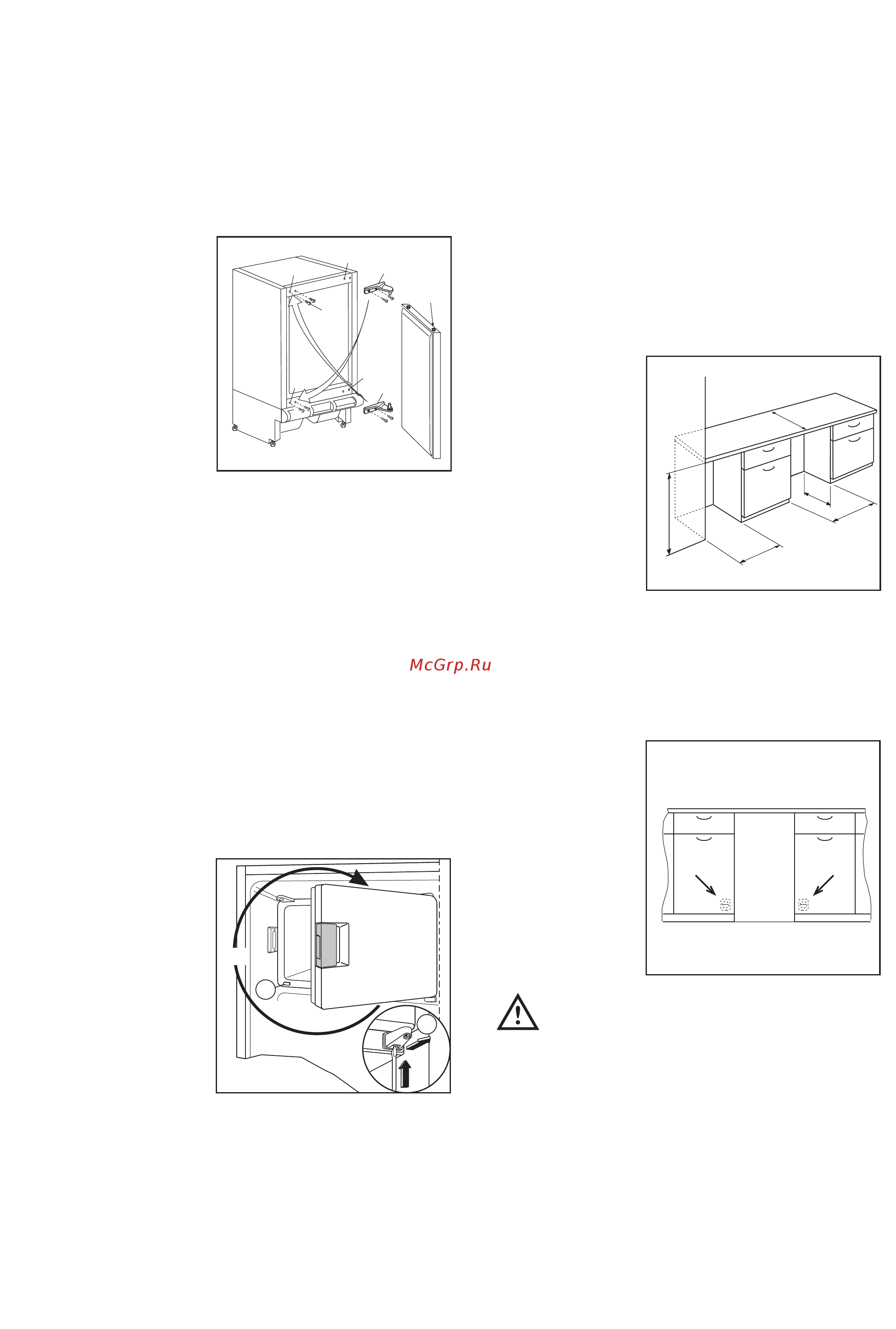

Изменение направления
открывания двери
Перед началом работы следует вынуть штепсель
из розетки.
Для того чтобы изменить направление
открывания двери проделайте следующее:
1. снимите верхнюю петлю (1), придерживая
дверь, чтобы она не упала;
2. снимите нижнюю петлю (2);
3. выньте заглушки (3) из отверстий (F) и
вставьте их в отверстия (F1) на другой стороне
прибора;
4. установите верхнюю петлю (1) на другой
стороне прибора снизу (положение A);
5. установите дверь в петлю (1) в положении A;
6. вставьте штифт незакрепленной нижней петли
(2) в верхнее отверстие двери (G) и закрепите
петлю в положении B.
Изменение направления
открывания внутренней дверцы
1. C помощью отвертки нажмите на внутреннюю
пружину и освободить опору (1). Удалить
одновременно опору и дверь.
2. Удалите заглушку (2) и установите ее на
противоположную сторону в свободное
отверстие.
3. Переверните дверь на 180° и установите ее на
место, зафиксировав ее на верхнем шарнире и
установив нижнюю опору (1).
S.I.003
F
F
B
A
F
3
1
2
G
1
F
1
1
2
180°
PR140
Bстраивание прибора под
столешницу
Pазмеры монтажного проема для встраивания
должны соответствовать указанным на рисунке.
Прибор может быть установлен между двумя
предметами мебели (а) или замыкать мебельный
ряд (b).
S.I.004
600
550
600
600
820 - 870
b
a
4. Простой пружинный механизм поддерживает
дверь закрытой так, чтобы она герметично
прилегала к шкафу.
Зто обеспечивает качественное хранение
пищевых продуктов.
Внимание
Следует предyсмотреть возможность
отключения прибора от сети,
следовательно, необходимо, чтобы после
установки к вилке имелся доступ.
S.I.005
