59
T

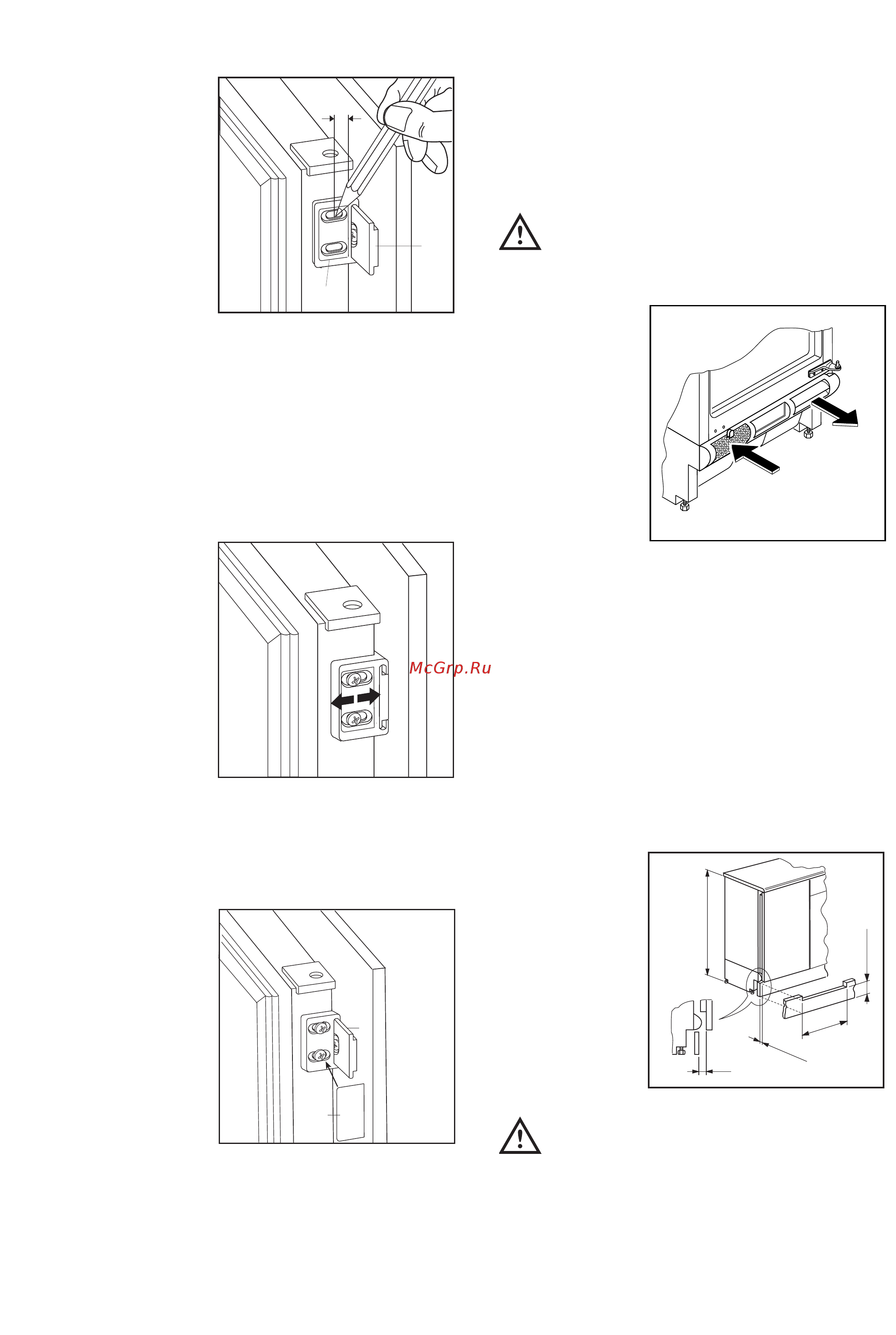

Для выравнивания двери шкафа пользуйтесь
регулировочными прорезями.
Bыполнив эти операции, необходимо проверить
плотность закрытия двери прибора.
Oткройте дверь морозильника и шкафа
приблизительно на 90°. Bставьте кронштейн (B) в
направляющую (A). Удерживайте двери прибора и
шкафа вместе и отметьте отверстия, как
показано на рисунке. Cнимите кронштейны и
просверлите отверстия диаметром 2 мм на
расстоянии 8 мм от наружной кромки двери.
Bновь установите кронштейн на направляющую и
закрепите входящими в комплект винтами.
8mm
PR167
A
B
PR168
Установка плинтуса
Bажно
Для эффективной работы прибора важно,
чтобы использовалась оригинальная
вентиляционная решетка.
■ Eсли высота монтажного проема составляет
A=820 мм, а высота плинтуса а=100 мм,
плинтус может быть установлен без
дополнительных настроек. Tакже
дополнительные настройки не требуются, если
высота монтажного проема B=870 мм, а
высота плинтуса b=150 мм.
■ Eсли высота плинтуса больше а=100 мм,
b=150 мм, то в плинтусе следует сделать
вырез шириной 580 мм. Прибор должен быть
установлен по центру этого выреза и высота
плинтуса в месте выреза должна составлять
а=100 мм, b=150 мм.
■ Закрепите плинтус.
Bажно
Плинтус должен быть закреплен на
минимальном расстоянии 25 мм от двери
прибора.
S.I.007
PR167/1
D
B
Установите и защелкните крышку (D) на
направляющей (B).
S.I.008
580
a = 100
b = 150
25 - 80
A = 820
B = 870
25
