Zanussi ZW 416 [4/14] Подсоединение водозаборного шланга

Содержание

• Неисправности функционирования 12 2
• Содержание 2
• Таблица программ мойки ii 2
• Технические данные 2
• Техобслуживание гарантия и запасные части 14 2
• Указания по безопасности эксплуатации 3 2
• Установка 4 2
• Чистка и уход 2 2
• Эксплуатация 2
• Технические данные 3
• Указания по безопасности эксплуатации 3
• Выравнивание по горизонтали 4
• Подсоединение водозаборного шланга 4
• Расположение 4
• Установка 4
• Установка под кухонной рабочей поверхностью 4
• Подключение питания 5
• Подсоединение сливного шланга 5
• Описание контрольной панели 6
• Описание машины 6
• Эксплуатация 6
• I сигнальная лампочка 7
• Включение 7
• Выключение 7
• Дозирование средства для полоскания 7
• Заполнение резервуара средства для полоскания 7
• Индикатор хода программы 7
• Использование контрольной панели 7
• Кнопка включения и выключения i 7
• Машины 7
• Регулятор выбора программы 7
• Резервуар средства для полоскания 7
• Ручка загрузочного люка 7
• Таблица программ 7
• Указатель выбранной программы 7
• Заполнение верхней корзины 8
• Заполнение машины 8
• Заполнение нижней корзины 8
• Для достижения наилучшего результата 9
• Полезные советы 9
• Регулирование высоты верхней корзины 9
• Чего не следует мыть в машине для мытья посуды 9
• Экономия энергии 9
• Дозирование моющего средства 10
• Насыпьте некоторое количество моющего средства в дозатор и закройте его крышку 10
• Пример мойки посуды 10
• В неё не входит сушка 11
• Данная программа соответствует 1ес436 11
• Емые 11
• Исходное 11
• Кнопки 11
• Кол во моющего 11
• Количество моющего средства 25 г 11
• Нажима 11
• Обычные программы 11
• Особые программы 11
• Полную мойку машина полностью заполненная несильно загрязнённой посудой без кастрюль 11
• Положение 11
• Программа степень загрязнённости посуда 11
• Программы 11
• Рекомендуемое 11
• Речь идёт об особой программе которая за короткое время приблизительно 38 минут выполняет 11
• Средства описание программы 11
• Стандартное количество сервиз на 12 персон 11
• Таблица программ мойки 11
• Таким образом что машина сразу же готова к следующей мойке так как программа весьма короткая 11
• Ежемесячная чистка большого фильтра 12
• Машина не используется в течение длительного времени 12
• Наружная и внутренняя чистка 12
• Неисправности функционирования 12
• Перемещение машины 12
• После каждой мойки 12
• Предохранение от замерзания 12
• Чистка и уход 12
• Чистка средних фильтров 12
• В машину не поступает вода 13
• Машина не включается 13
• Машина не сливает воду 13
• Машина шумит 13
• Наличие на посуде известкового осадка или белых пятен 13
• Неудовлетворительный результат мойки 13
• Посуда недостаточно сухая 13
• Устройство предохранения от перелива 13
• Гарантия 14
• Техобслуживание и запасные части 14

Похожие устройства

• Philips DCD 3020/51 Инструкция по эксплуатации
• Panasonic KX-TC976RU-B Инструкция по эксплуатации
• APC Smart-UPS SC450RMI1U Инструкция по эксплуатации
• Zanussi ZW 418 Инструкция по эксплуатации
• Bose CineMate II Graphite Инструкция по эксплуатации
• Texet TX-D5400 Инструкция по эксплуатации
• APC Back-UPS BX1100CI-RS Инструкция по эксплуатации
• Zanussi ZDC 240 Инструкция по эксплуатации
• Yamaha RX-V371 Titan Инструкция по эксплуатации
• Whirlpool AWT 2274 Инструкция по эксплуатации
• APC Back-UPS BR900G-RS Инструкция по эксплуатации
• Zanussi ZDF 201 Инструкция по эксплуатации
• Clarion FZ 501E Инструкция по эксплуатации
• Sony KLV-S26A10E Инструкция по эксплуатации
• APC Back-UPS BR1500G-RS Инструкция по эксплуатации
• Zanussi ZDF 204 Инструкция по эксплуатации
• Soundmax SM-LCD712Black Инструкция по эксплуатации
• Electrolux ER 1335 U Инструкция по эксплуатации
• APC Smart-UPS SUA1000RMI2U Инструкция по эксплуатации
• Zanussi ZDF 211 Инструкция по эксплуатации

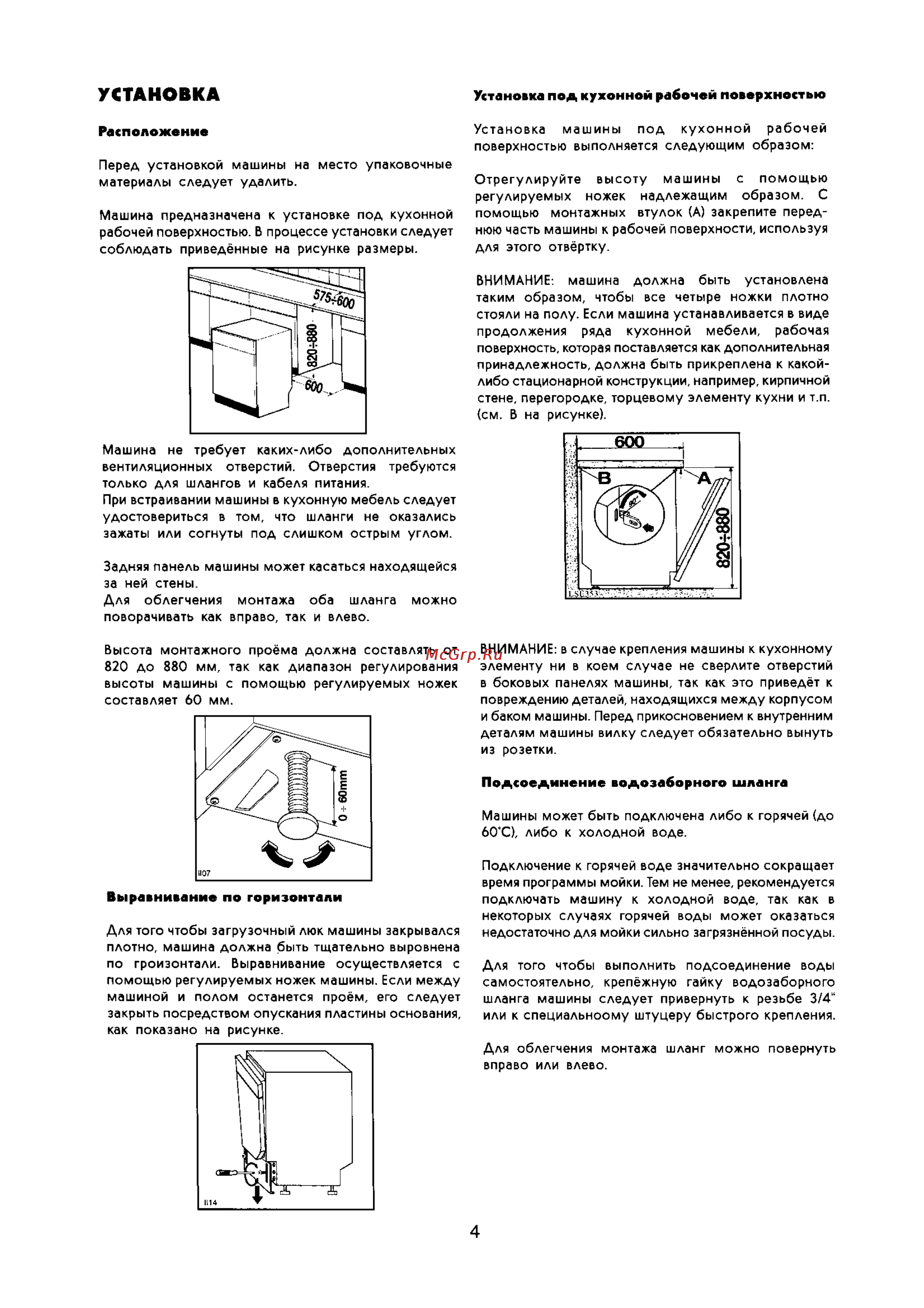

УСТАНОВКА Установка под кухонной рабочей поверхностью Расположение Установка машины под кухонной рабочей поверхностью выполняется следующим образом Перед установкой машины на место упаковочные материалы следует удалить Машина предназначена к установке под кухонной рабочей поверхностью В процессе установки следует соблюдать приведённые на рисунке размеры Отрегулируйте высоту машины с помощью регулируемых ножек надлежащим образом С помощью монтажных втулок А закрепите перед нюю часть машины к рабочей поверхности используя для этого отвёртку ВНИМАНИЕ машина должна быть установлена таким образом чтобы все четыре ножки плотно стояли на полу Если машина устанавливается в виде продолжения ряда кухонной мебели рабочая поверхность которая поставляется как дополнительная принадлежность должна быть прикреплена к какойлибо стационарной конструкции например кирпичной стене перегородке торцевому элементу кухни и т п см В на рисунке Машина не требует каких либо дополнительных вентиляционных отверстий Отверстия требуются только для шлангов и кабеля питания При встраивании машины в кухонную мебель следует удостовериться в том что шланги не оказались зажаты или согнуты под слишком острым углом Задняя панель машины может касаться находящейся за ней стены Для облегчения монтажа оба шланга можно поворачивать как вправо так и влево Высота монтажного проёма должна составлять от 820 до 880 мм так как диапазон регулирования высоты машины с помощью регулируемых ножек составляет 60 мм ВНИМАНИЕ в случае крепления машины к кухонному элементу ни в коем случае не сверлите отверстий в боковых панелях машины так как это приведёт к повреждению деталей находящихся между корпусом и баком машины Перед прикосновением к внутренним деталям машины вилку следует обязательно вынуть из розетки Подсоединение водозаборного шланга Машины может быть подключена либо к горячей до 60 0 либо к холодной воде Подключение к горячей воде значительно сокращает время программы мойки Тем не менее рекомендуется подключать машину к холодной воде так как в некоторых случаях горячей воды может оказаться недостаточно для мойки сильно загрязнённой посуды Выравнивание по горизонтали Для того чтобы загрузочный люк машины закрывался плотно машина должна быть тщательно выровнена по гроизонтали Выравнивание осуществляется с помощью регулируемых ножек машины Если между машиной и полом останется проём его следует закрыть посредством опускания пластины основания как показано на рисунке Для того чтобы выполнить подсоединение воды самостоятельно крепёжную гайку водозаборного шланга машины следует привернуть к резьбе 3 4 или к специальноому штуцеру быстрого крепления Для облегчения монтажа шланг можно повернуть вправо или влево 4
