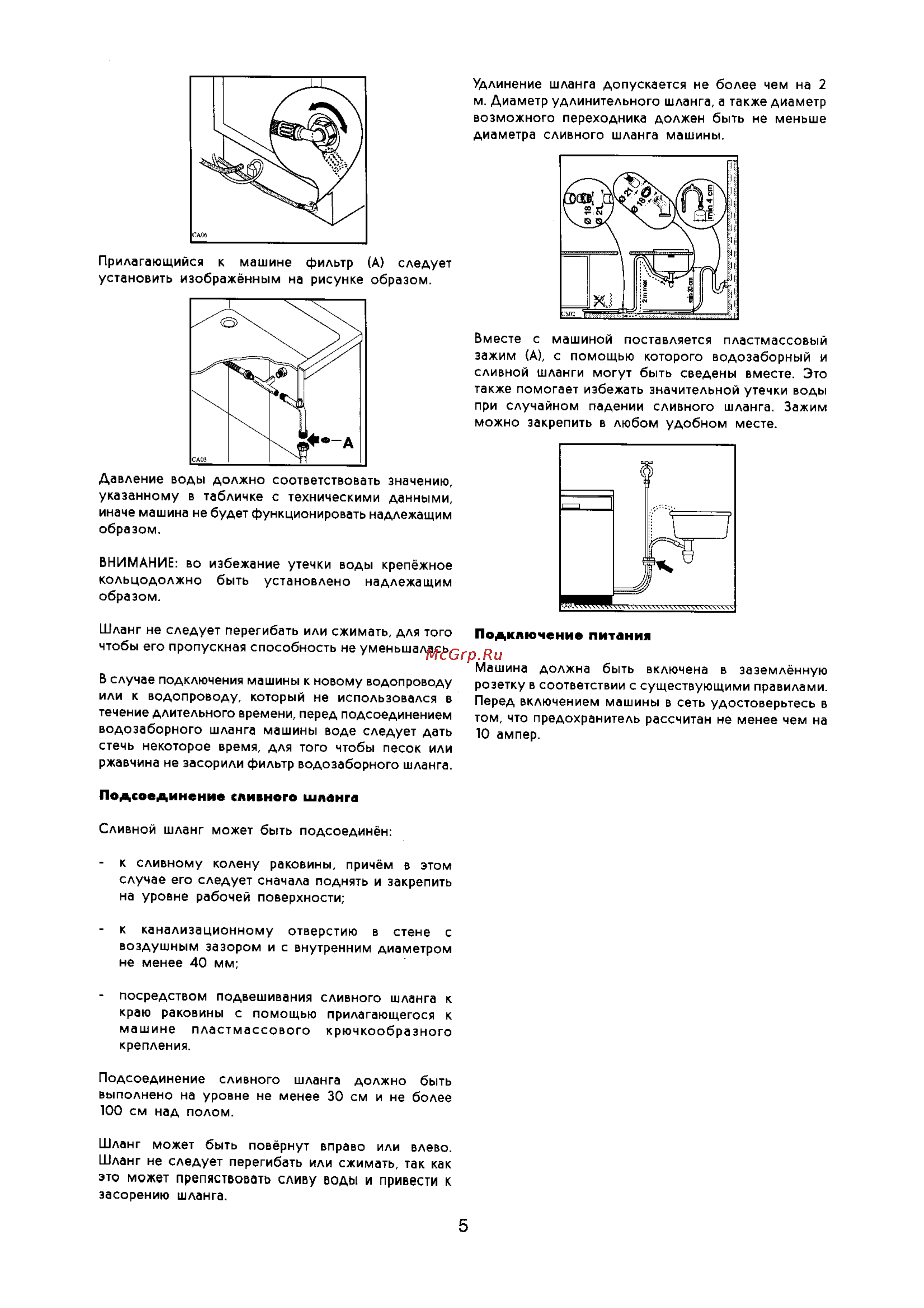

Удлинение шланга допускается не более чем на 2 м Диаметр удлинительного шланга а также диаметр возможного переходника должен быть не меньше диаметра сливного шланга машины Прилагающийся к машине фильтр А следует установить изображённым на рисунке образом Вместе с машиной поставляется пластмассовый зажим А с помощью которого водозаборный и сливной шланги могут быть сведены вместе Это также помогает избежать значительной утечки воды при случайном падении сливного шланга Зажим можно закрепить в любом удобном месте Давление воды должно соответствовать значению указанному в табличке с техническими данными иначе машина не будет функционировать надлежащим образом ВНИМАНИЕ во избежание утечки воды крепёжное кольцодолжно быть установлено надлежащим образом Шланг не следует перегибать или сжимать для того чтобы его пропускная способность не уменьшалась Подключение питания Машина должна быть включена в заземлённую розетку в соответствии с существующими правилами Перед включением машины в сеть удостоверьтесь в том что предохранитель рассчитан не менее чем на 10 ампер В случае подключения машины к новому водопроводу или к водопроводу который не использовался в течение длительного времени перед подсоединением водозаборного шланга машины воде следует дать стечь некоторое время для того чтобы песок или ржавчина не засорили фильтр водозаборного шланга Подсоединение сливного шланга СЛИВНОЙ шланг может быть подсоединён к сливному колену раковины причём в этом случае его следует сначала поднять и закрепить на уровне рабочей поверхности к канализационному отверстию в стене с воздушным зазором и с внутренним диаметром не менее 40 мм посредством подвешивания сливного шланга к краю раковины с помощью прилагающегося к машине пластмассового крючкообразного крепления Подсоединение сливного шланга должно быть выполнено на уровне не менее 30 см и не более 100 см над полом Шланг может быть повёрнут вправо или влево Шланг не следует перегибать или сжимать так как это может препяствовать сливу воды и привести к засорению шланга 5
