Edirol V4 [91/93] Slide effects
![Roland V-4 [91/93] Slide effects](/views2/1005687/page91/bg5b.png)
93

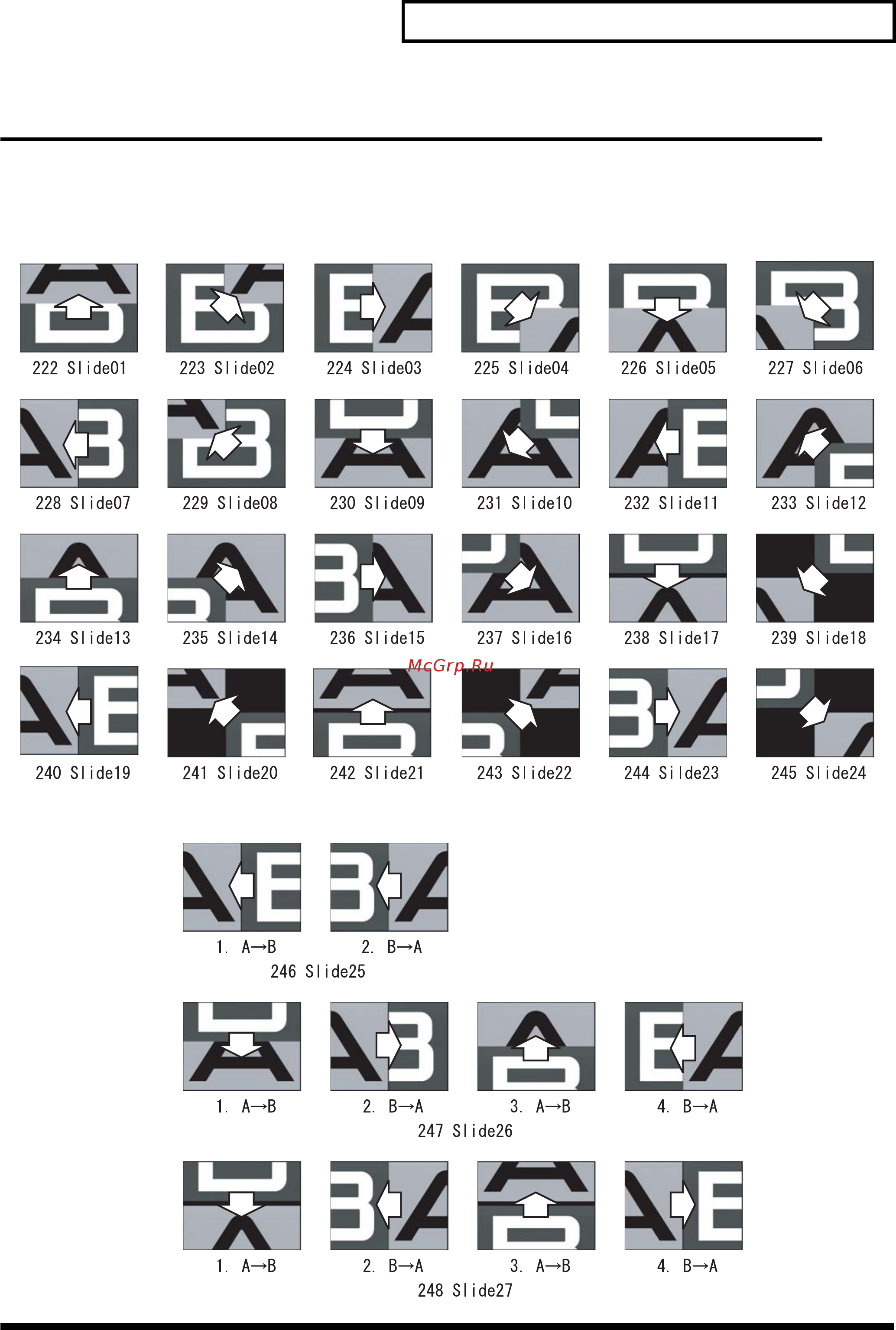

Список эффектов переходов
Slide Effects
Эффект, для вытеснения показа по типу слайдов настоящего изображения и заменит его
другим.
Нормальный тип
Последовательный тип
