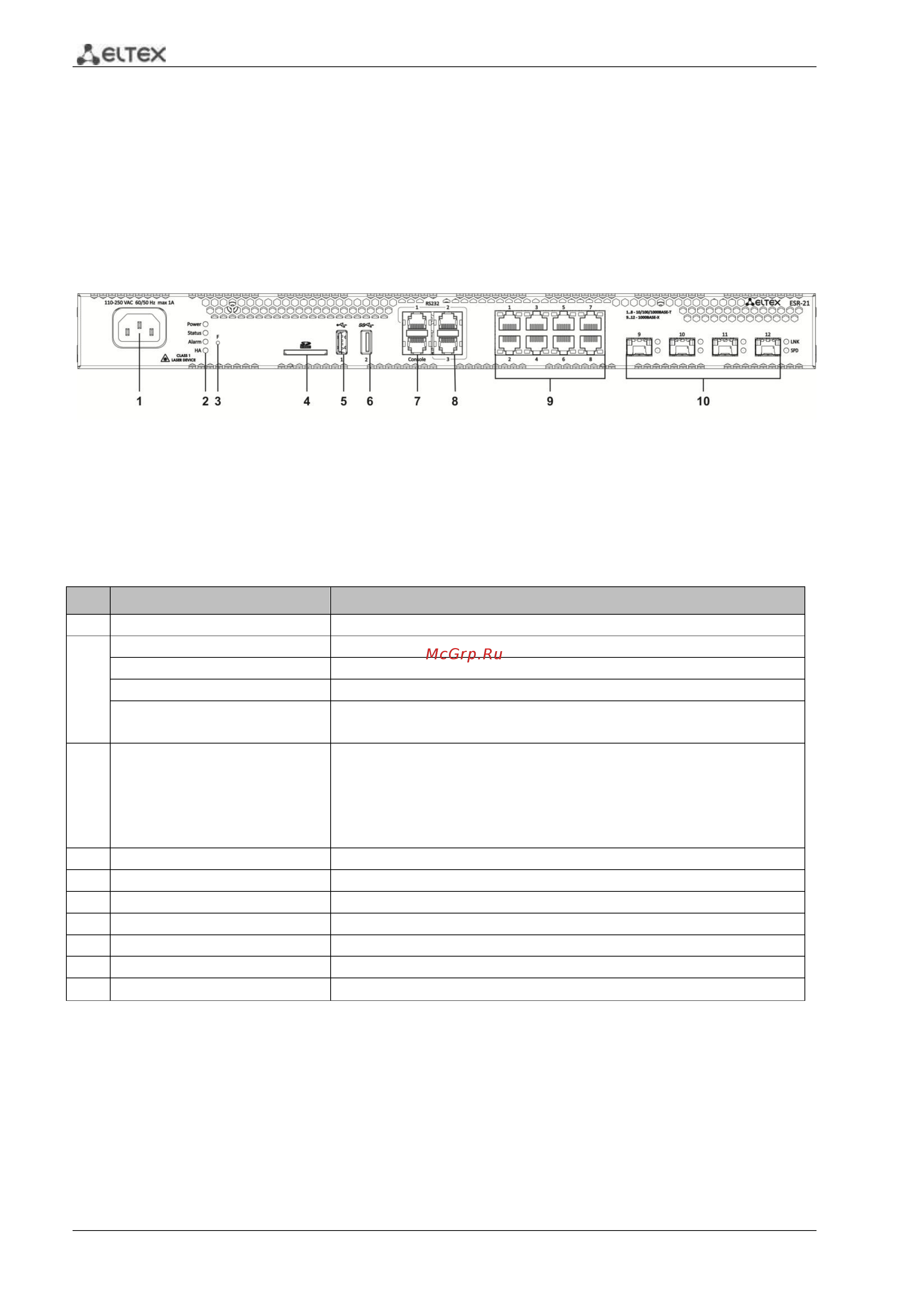

![Eltex ESR-21 [14/37] Конструктивное исполнение esr 21](/views2/1569329/page14/bge.png)
14 Сервисные маршрутизаторы серии ESR, Руководство по установке и быстрому запуску
2.5. Конструктивное исполнение ESR-21
Устройство выполнено в металлическом корпусе с возможностью установки в 19”
конструктив, высота корпуса 1U.
2.5.1. Передняя панель устройства ESR-21
Внешний вид передней панели показан на рисунке 19.
Рисунок 19 – Передняя панель ESR-21
В таблице 10 приведен перечень разъемов, светодиодных индикаторов и органов
управления, расположенных на передней панели устройства ESR-21.
Таблица 10 – Описание разъемов, индикаторов и органов управления передней панели ESR-21
№
Элемент передней панели
Описание
1
220V АC
Источник питания
2
Power
Индикатор питания устройства
Status
Индикатор текущего состояния устройства
Alarm
Индикатор наличия и уровня аварии устройства
HA
Индикатор работы в режиме HA (не используется в текущей
версии)
3
F
Функциональная кнопка для перезагрузки устройства и
сброса к заводским настройкам: при удержании кнопки
менее 10 секунд происходит перезагрузка устройства; при
удержании кнопки более 10 секунд происходит перезагрузка
устройства и сброс к заводским настройкам.
4
SD
Разъем для установки SD-карт памяти
5
USB1
Разъем USB2.0 для подключения внешних USB-устройств
6
USB2
Разъем USB3.0 для подключения внешних USB-устройств
7
Console
Консольный порт для локального управления устройством
8
RS-232
3 последовательных порта
9
[1 .. 8]
8 портов Gigabit Ethernet 10/100/1000BASE-T (RJ-45)
10
Optical Port
4 порта Gigabit Ethernet 10/100/1000BASE-X (SFP)
2.5.2. Задняя панель устройств ESR-21
Внешний вид задней панели устройства ESR-21 показан на рисунке 20.
