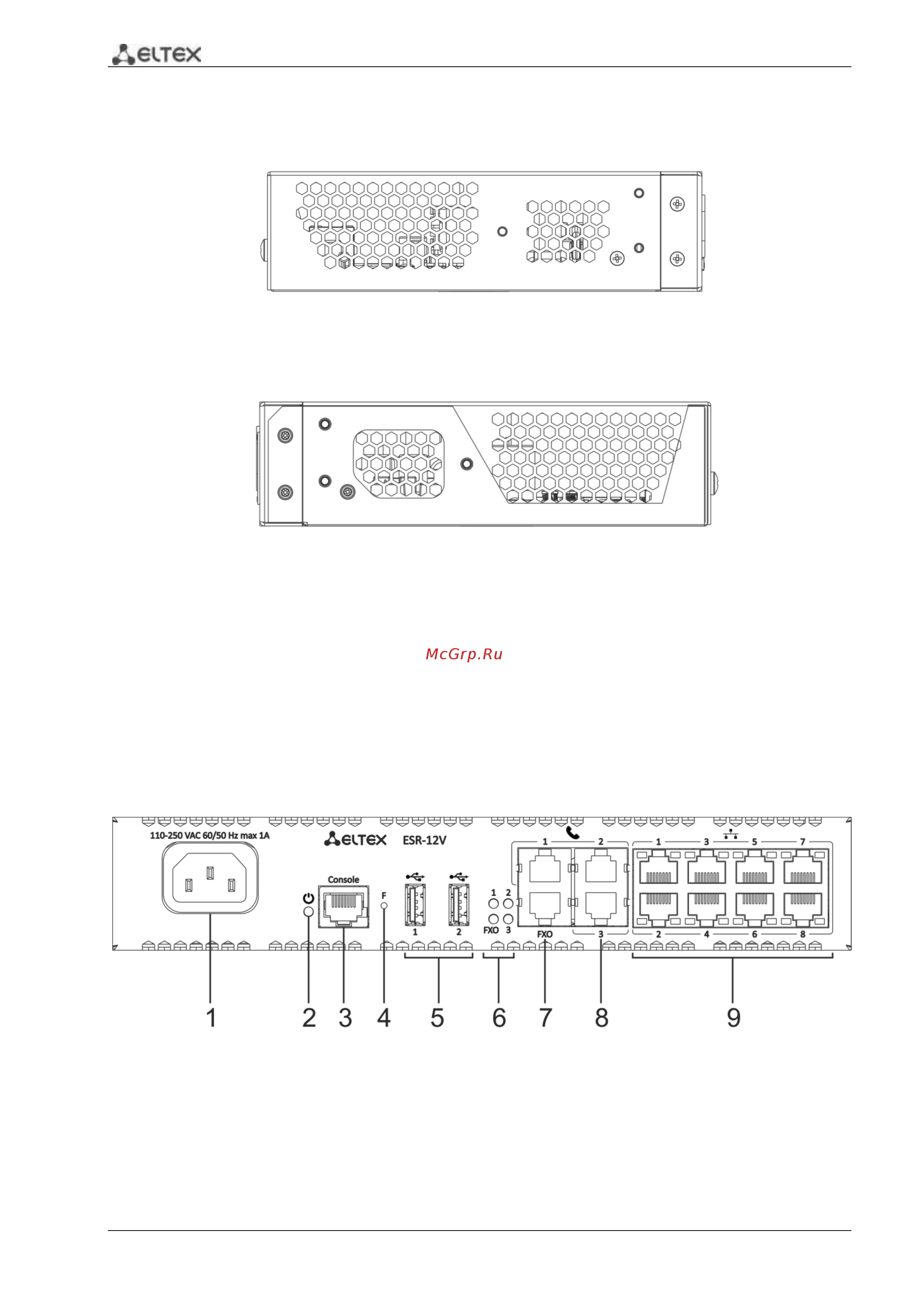

Сервисные маршрутизаторы серии ESR, Руководство по установке и быстрому запуску 19
2.7.3. Боковые панели устройств ESR-12VF, ESR-14VF
Внешний вид боковых панелей устройства ESR-12VF, ESR-14VF приведен на рисунках 29 и 30.
Рисунок 29 – Левая панель ESR-12VF, ESR-14VF
Рисунок 30 – Правая панель ESR-12VF, ESR-14VF
2.8. Конструктивное исполнение ESR-12V
Устройство выполнено в металлическом корпусе с возможностью установки в 19”
конструктив, высота корпуса 1U.
2.8.1. Передняя панель устройства ESR-12V
Внешний вид передней панели показан на рисунке 31.
Рисунок 31 – Передняя панель ESR-12V
В таблице 16 приведен перечень разъемов, светодиодных индикаторов и органов
управления, расположенных на передней панели устройства ESR-12V.
