20 Сервисные маршрутизаторы серии ESR, Руководство по установке и быстрому запуску
Таблица 16 Описание разъемов, индикаторов и органов управления передней панели ESR-12V
Элемент передней панели
Описание
1
220V АC
Источник питания.
2
Power
Индикатор питания устройства.
3
Console
Консольный порт RS-232 для локального управления
устройством.
4
F
Функциональная кнопка для перезагрузки устройства и
сброса к заводским настройкам: при удержании кнопки
менее 10 секунд происходит перезагрузка устройства; при
удержании кнопки более 10 секунд происходит перезагрузка
устройства и сброс к заводским настройкам.
5
USB1, USB2
2 разъема USB для подключения внешних USB-устройств.
6
FXO
Индикатор внешней абонентской линии от ТфОП.
1,2,3
Индикатор для внутренних абонентских терминалов.
7
FXO
1 разъем FXO для подключения внешней абонентской линии
от ТфОП.
8
FXS 1, FXS 2, FXS 3
3 разъема для внутренних абонентских терминалов.
9
[1 .. 8]
8 портов Gigabit Ethernet 10/100/1000BASE-T (RJ-45).
2.8.2. Задняя панель устройств ESR-12V

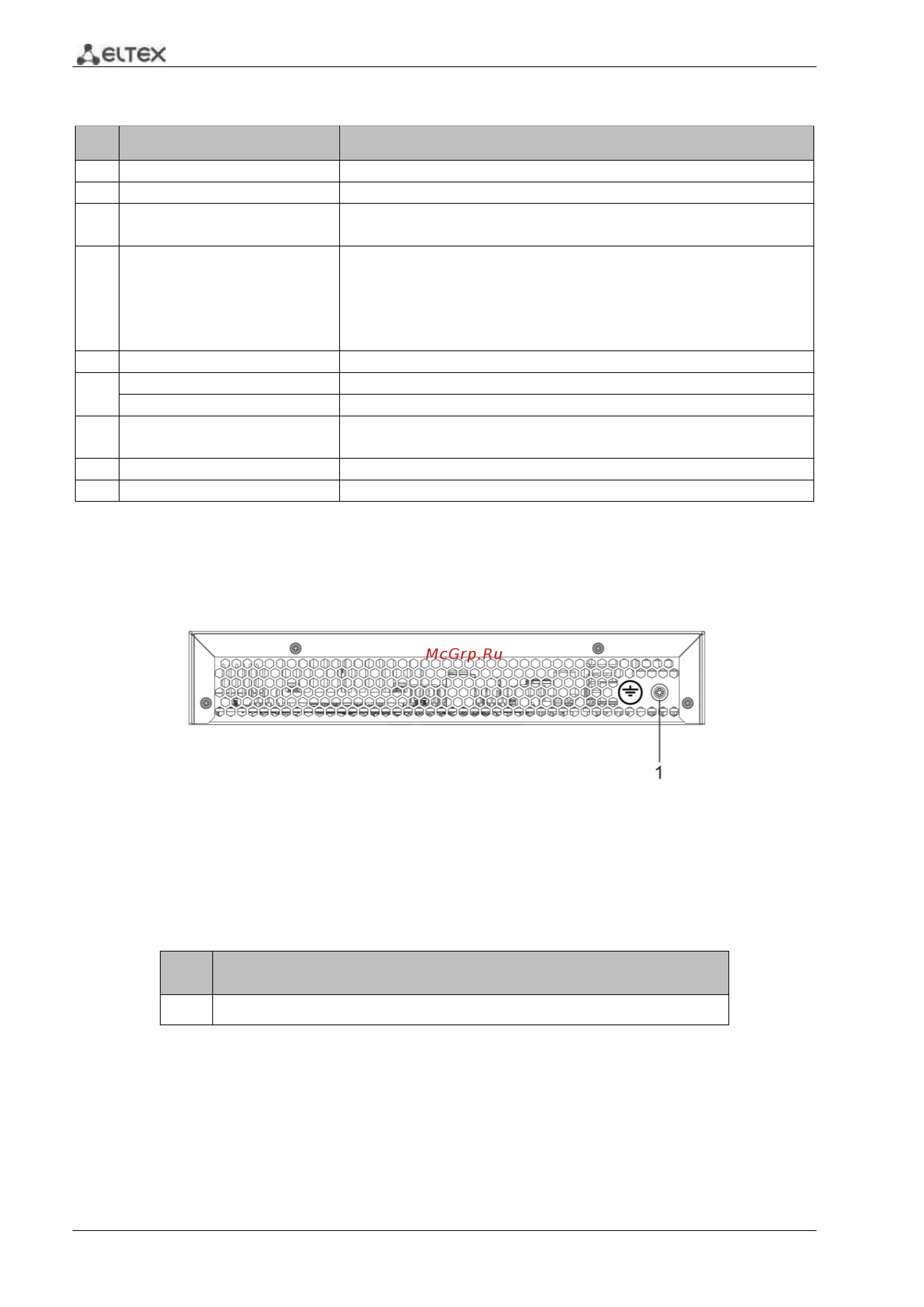

Внешний вид задней панели устройства ESR-12V показан на рисунке 32.
Рисунок 32 Задняя панель ESR-12V
В таблице 17 приведен перечень разъемов, расположенных на задней панели
маршрутизатора.
Таблица 17 Описание разъемов задней панели маршрутизатора
Описание
1
Клемма для заземления устройства.
2.8.3. Боковые панели устройства ESR-12V
Внешний вид боковых панелей устройства ESR-12V приведен на рисунках 33 и 34.
