10 Сервисные маршрутизаторы серии ESR, Руководство по установке и быстрому запуску
Alarm
Индикатор наличия и уровня аварии устройства.
HA
Индикатор режима работы в режиме НА.
Flash
Индикатор активности обмена с накопителем данных - SD-
картой или USB Flash.
Power
Индикатор питания устройства.
Master
Индикатор работы устройства в failover-режимах.
Fan
Индикатор аварии вентиляторов.
RPS
Индикатор резервного источника электропитания.
8
F
Функциональная кнопка для перезагрузки устройства и
сброса к заводским настройкам:
при удержании кнопки менее 10 секунд происходит
перезагрузка устройства;
при удержании кнопки более 10 секунд происходит
перезагрузка устройства и сброс к заводским настройкам.
9
Console
Консольный порт RS-232 для локального управления
устройством.
2.3.2. Передняя панель устройства ESR-1000
Внешний вид передней панели показан на рисунке 10.

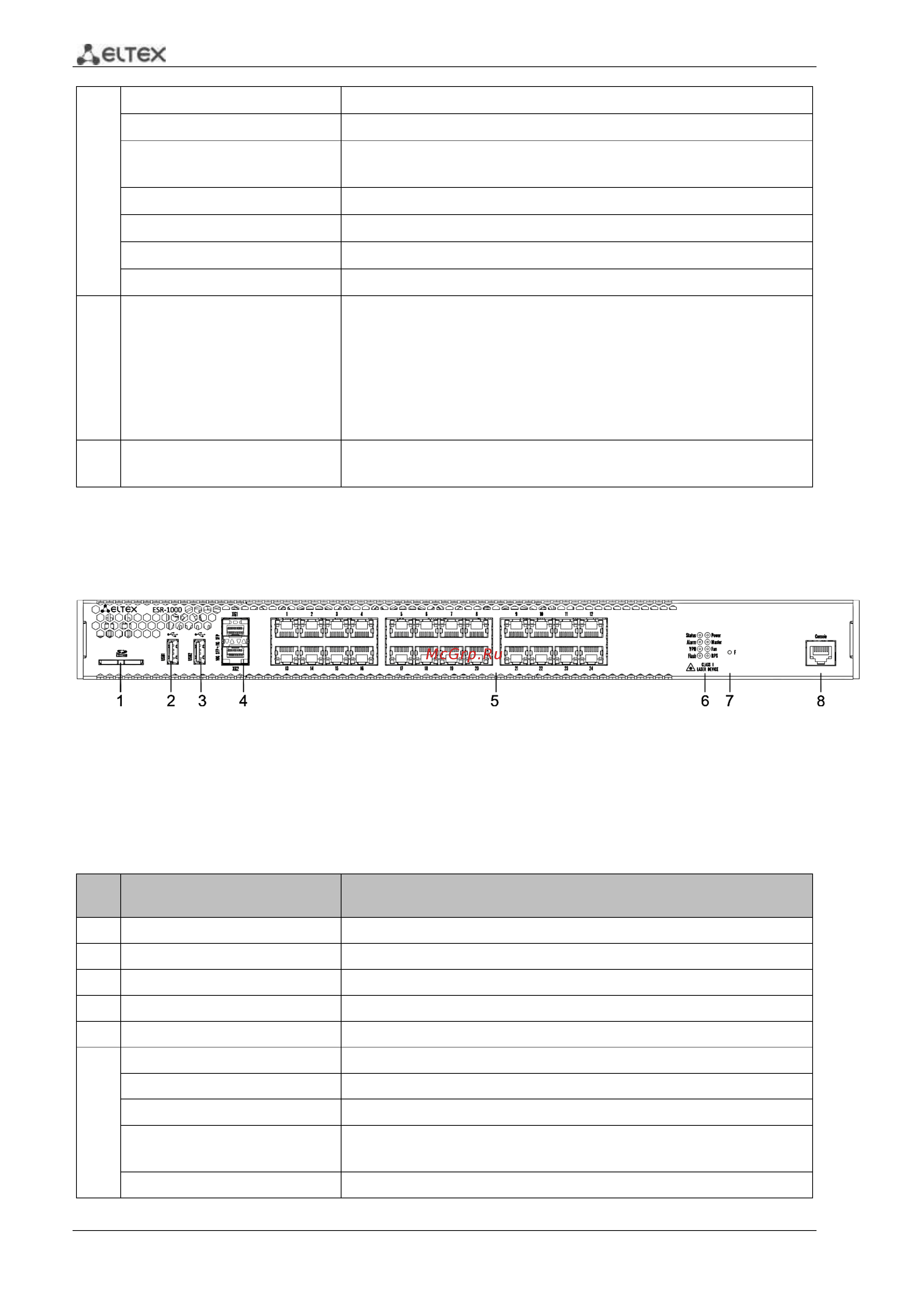

Рисунок 10 – Передняя панель ESR-1000
В таблице 6 приведен перечень разъемов, светодиодных индикаторов и органов управления,
расположенных на передней панели устройства ESR-1000.
Таблица 6 – Описание разъемов, индикаторов и органов управления передней панели ESR-1000
№
Элемент панели передней
Описание
1
SD
Разъем для установки SD-карт памяти.
2
USB1
Порт для подключения USB-устройств.
3
USB2
Порт для подключения USB-устройств.
4
XG1, XG2
Слоты для установки трансиверов 10G SFP+/1G SFP.
5
[1 .. 24]
24 порта Gigabit Ethernet 10/100/1000BASE-T (RJ-45).
6
Status
Индикатор текущего состояния устройства.
Alarm
Индикатор наличия и уровня аварии устройства.
VPN
Индикатор наличия активных VPN-сессий.
Flash
Индикатор активности обмена с накопителем данных - SD-
картой или USB Flash.
Power
Индикатор питания устройства.
