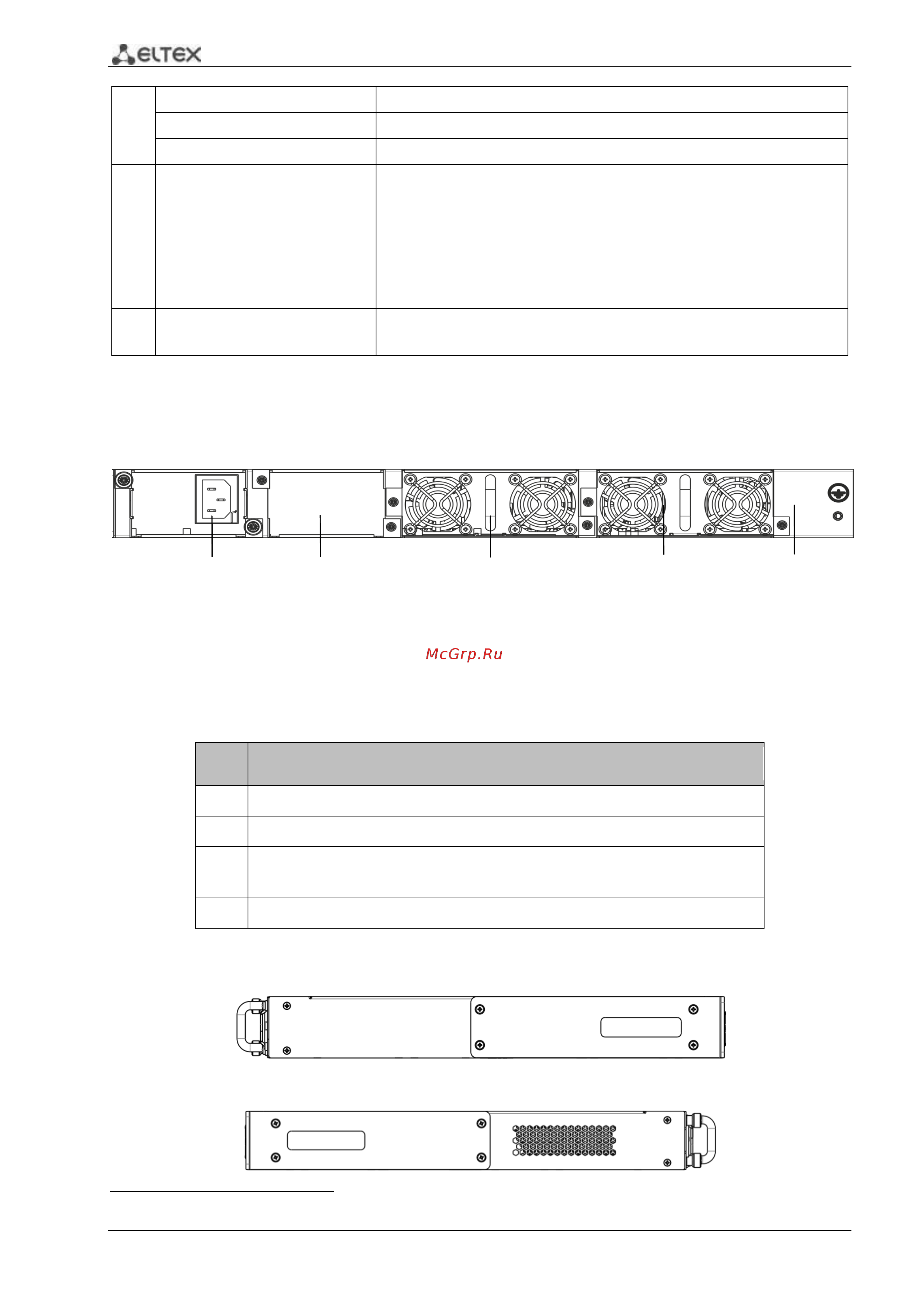

Сервисные маршрутизаторы серии ESR, Руководство по установке и быстрому запуску 11
Master
Индикатор работы устройства в failover-режимах.
Fan
Индикатор аварии вентиляторов.
RPS
Индикатор резервного источника электропитания.
7
F
Функциональная кнопка для перезагрузки устройства и
сброса к заводским настройкам:
при удержании кнопки менее 10 секунд происходит
перезагрузка устройства;
при удержании кнопки более 10 секунд происходит
перезагрузка устройства и сброс к заводским настройкам.
8
Console
Консольный порт RS-232 для локального управления
устройством.
2.3.3. Задняя панель устройств ESR-1200, 1000
Внешний вид задней панели устройств ESR-1000 приведен на рисунке 11
1
.
Рисунок 11 – Задняя панель ESR-1000
В таблице 7 приведен перечень разъемов, расположенных на задней панели
маршрутизатора.
Таблица 7 – Описание разъемов задней панели маршрутизатора
№
Описание
1
Основной источник питания.
2
Место для установки резервного источника питания.
3
Съемные вентиляционные модули с возможностью горячей
замены.
4
Клемма для заземления устройства.
2.3.4. Боковые панели устройства ESR-1200, 1000
Рисунок 12 – Правая боковая панель маршрутизаторов ESR-1200, 1000
1
На рисунке показана комплектация маршрутизатора с одним источником питания переменного тока.
1
2
3
3
4
