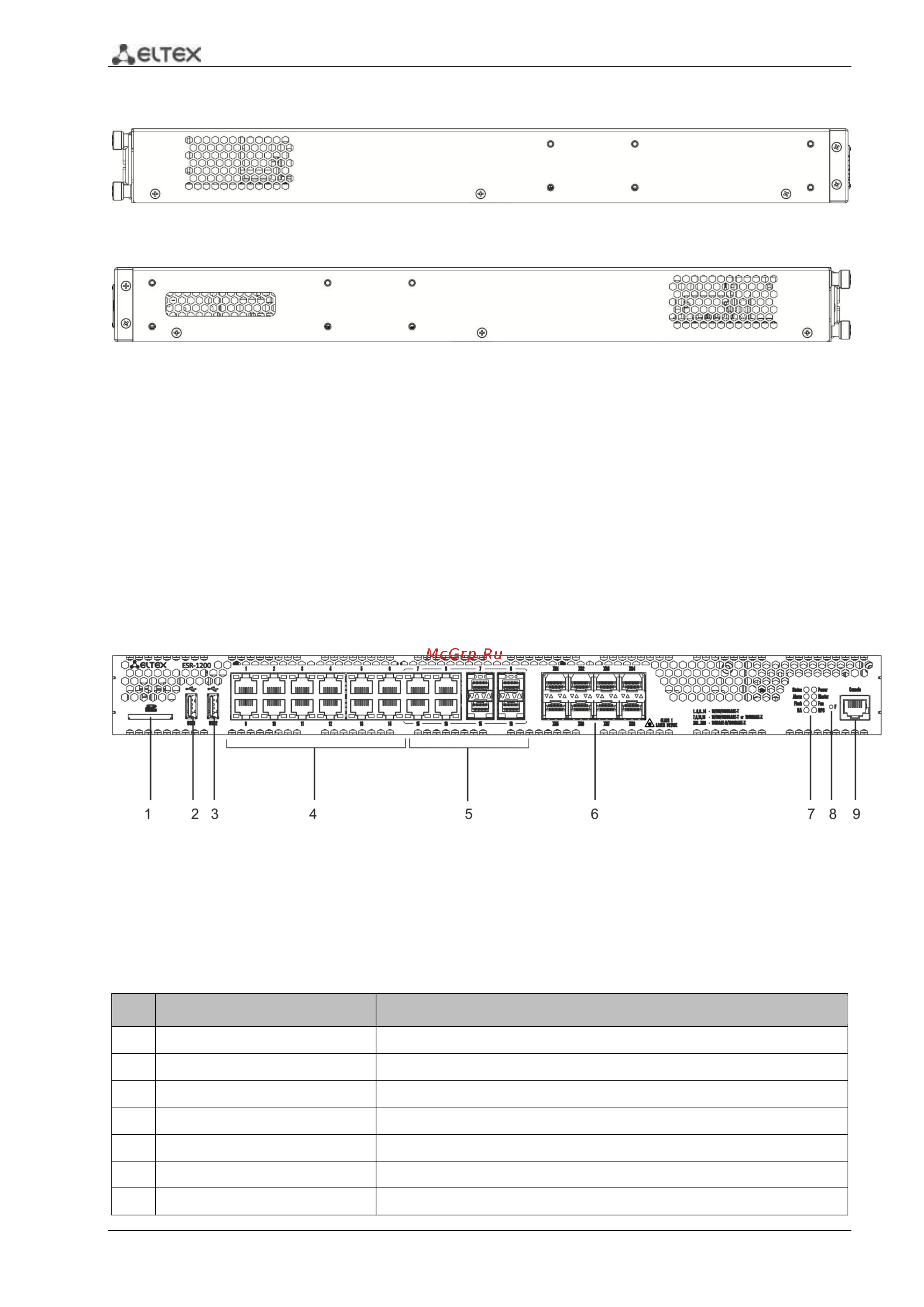

Сервисные маршрутизаторы серии ESR, Руководство по установке и быстрому запуску 9
2.2.3. Боковые панели устройств ESR-1510, ESR-1500
Рисунок 7 – Правая боковая панель маршрутизаторов ESR-1500, ESR-1510
Рисунок 8 – Левая боковая панель маршрутизаторов ESR-1500, ESR-1510
На боковых панелях устройства расположены вентиляционные решетки, которые служат для
отвода тепла. Не закрывайте вентиляционные отверстия посторонними предметами. Это может
привести к перегреву компонентов устройства и вызвать нарушения в его работе. Рекомендации по
установке устройства расположены в разделе «Установка и подключение».
2.3. Конструктивное исполнение ESR-1200, ESR-1000
2.3.1. Передняя панель устройства ESR-1200
Внешний вид передней панели показан на рисунке 9.
Рисунок 9 – Передняя панель ESR-1200
В таблице 5 приведен перечень разъемов, светодиодных индикаторов и органов управления,
расположенных на передней панели устройства ESR-1200.
Таблица 5 – Описание разъемов, индикаторов и органов управления передней панели ESR-1200
№
Элемент передней панели
Описание
1
SD
Разъем для установки SD-карт памяти.
2
USB1
Порт для подключения USB-устройств.
3
USB2
Порт для подключения USB-устройств.
4
[1 .. 12]
12 портов Gigabit Ethernet 10/100/1000BASE-T (RJ-45).
5
Combo Ports
4 порта Gigabit Ethernet 10/100/1000BASE-X (SFP).
6
XG1 - XG8
Слоты для установки трансиверов 10G SFP+/ 1G SFP.
7
Status
Индикатор текущего состояния устройства.
