Сервисные маршрутизаторы серии ESR, Руководство по установке и быстрому запуску 13
6
F
Функциональная кнопка для перезагрузки устройства и
сброса к заводским настройкам:
при удержании кнопки менее 10 секунд происходит
перезагрузка устройства;
при удержании кнопки более 10 секунд происходит
перезагрузка устройства и сброс к заводским настройкам.
7
Console
Консольный порт RS-232 для локального управления
устройством.
8
110-250 VAC
60/50 Hz
max 1A
Источник питания.
2.4.2. Задняя панель устройств ESR-200, ESR-100
Внешний вид задней панели устройств ESR-200, ESR-100 приведен на рисунке 16.

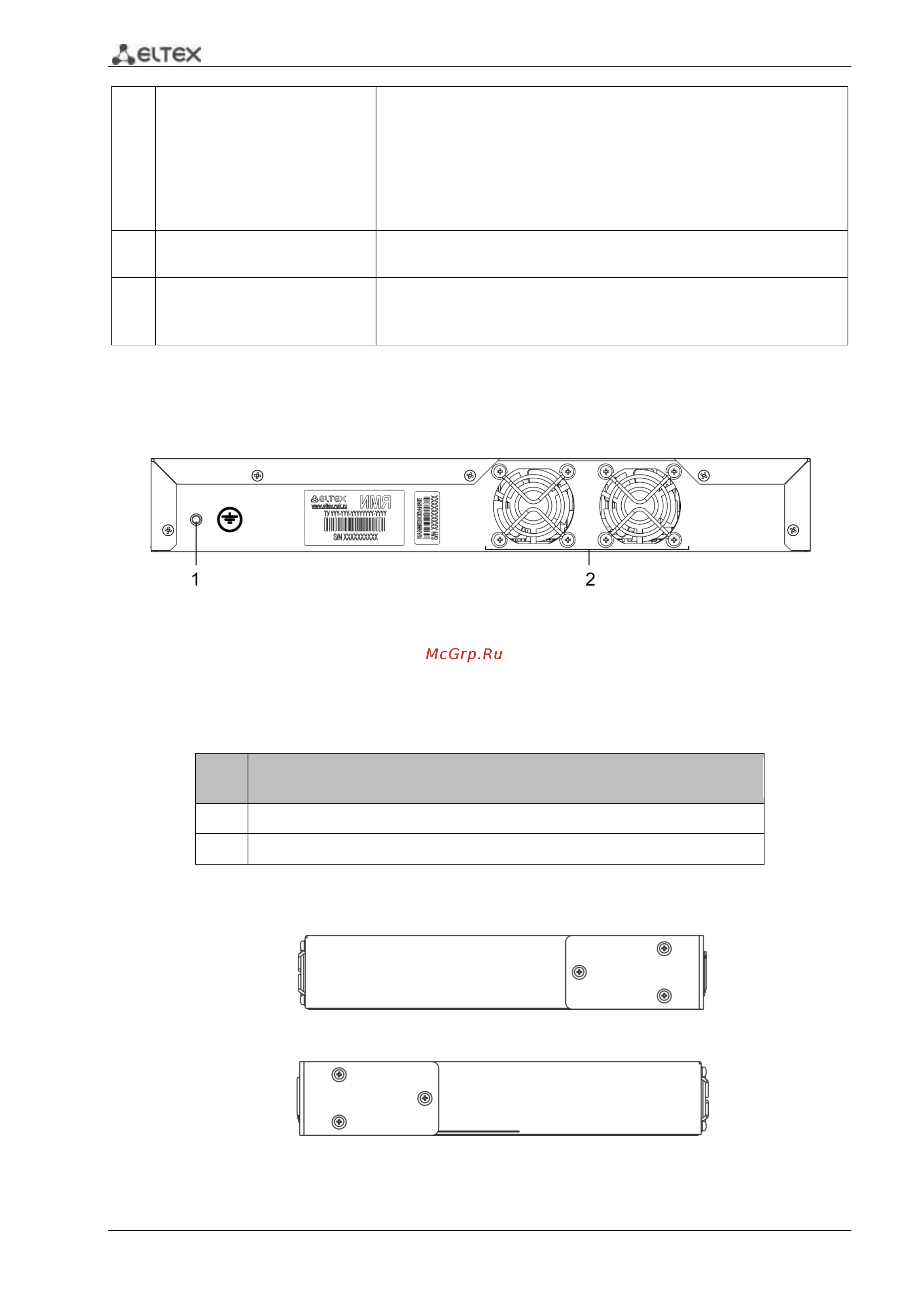

Рисунок 16 – ESR-200, ESR-100 задняя панель
В таблице 9 приведен перечень разъемов, расположенных на задней панели
маршрутизатора.
Таблица 9 – Описание разъемов задней панели маршрутизатора
№
Описание
1
Клемма для заземления устройства.
2
Вентиляционный модуль.
2.4.3. Боковые панели устройств ESR-200, ESR-100
Рисунок 17 – Правая боковая панель маршрутизатора ESR-200, ESR-100
Рисунок 18 – Левая боковая панель маршрутизатора ESR-200, ESR-100
