3.2. Извлеките основную раму

Основная рама очень тяжелая, поэтому для ее извлечения из упаковки не-

обходима посторонняя помощь.

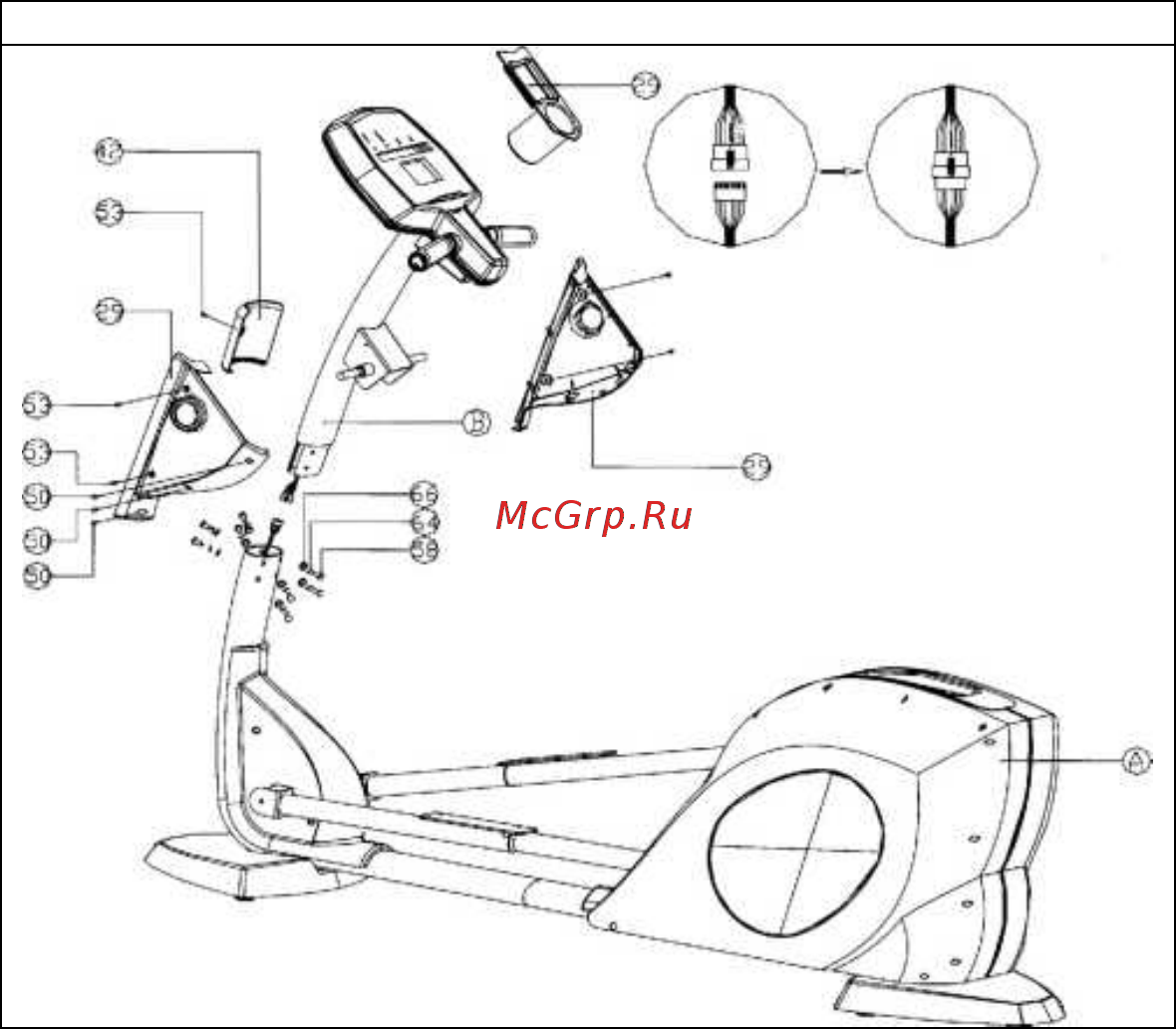

3.3. Сборка.

1. Совместите деталь (B) с основной рамой (A), затем соедините их.

2. Соедините деталь (В) с основной рамой (А) при помощи болтов M8*20 (58) –

8шт, пружинных шайб Ø8 (64) – 8шт и пружинных шайб Ø8 (66) – 8шт.

3. При помощи болтов M5*15 (53) – 4шт и болтов ST4.2*19 (50) – 4шт при-

крепите держатель для бутылки (29) к основной раме (A).

4. 4.

При помощи болта M5*15 (53) – 1шт соедините крышку детали (В)

(42) с основной рамой (А).

Этап 1
