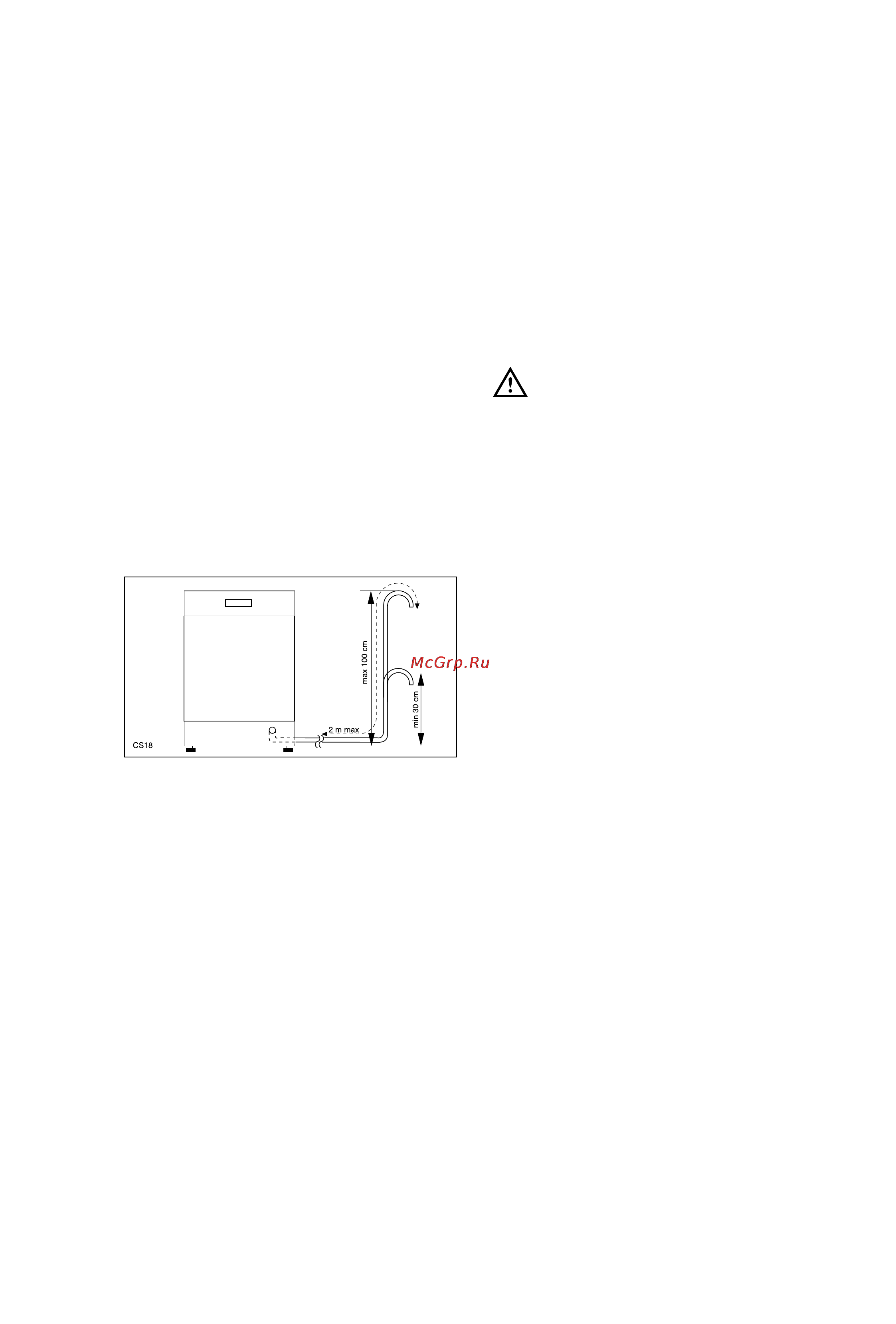

Подсоединение сливного шланга Электрическое подключение Конец сливного шланга можно подключить следующим образом Данные по подключению к сети электроснабжения указаны в заводской табличке с правой стороны дверцы машины До подключения прибора к настенной розетке проверьте 1 К выпускному сифону раковины закрепив его на нижней поверхности столешницы Это предупредит обратный отток грязной воды из раковины в машину 2 Закрепите на краю раковины при помощи специального пластмассового направляющего колена если входит в комплект машины 1 Соответствие номинального тока электрической сети номинальным токовым характеристикам прибора указанным в заводской табличке 2 Что счетчик предохранители электрическая сеть и настенная розетка рассчитаны на максимально допустимый ток Проверьте что розетка и вилка совместимы без необходимости использовать переходник Если нужно замените имеющуюся дома розетку 3 К стояку с входным отверстием минимальный внутренний диаметр которого равен 4 см Сливной шланг должен находиться на высоте от 30 см минимум до 100 см максимум от низа посудомоечной машины Также сливной шланг может быть установлен с правой или елевой стороны посудомоечной машины Посудомоечную машину отсоединяют от токовой сети выключив вилку из розетки А Проверьте чтобы шланг не был скручен или пережат так как это может воспрепятствовать или замедлить слив воды Пробка мойки должна быть вынута во время слива из машины воды так как ее наличие может вызвать перекачивание воды обратно в машину При использовании удлинителя сливного шланга он должен быть не длиннее 2 метров и его внутренний диаметр должен быть не меньше диаметра поставленного шланга Важно Вилка после подключения прибора должна быть легко доступной для пользователя При необходимости замены шнура питания обратитесь в ближайший сервисный центр Согласно правилам техники безопасности прибор должен быть заземлен Производитель отклоняет всякую ответственность в случае несоблюдения указанных выше предосторожностей Также внутренний диаметр патрубков используемых для соединения сливного отверстия должен быть не меньше диаметра поставленного шланга Внимание Наши приборы оснащаются предохранительными устройствами предупреждающими обратный отток грязной воды в машину Наличие в сифоне раковины встроенного обратного клапана может помешать правильному сливу воды из машины Поэтому рекомендуем Вам снять клапан 18
