Galletti FLAT 10 [12/20] Соединительные электросхемы

FC66002325 - 00

Запрещается полное или частичное воспроизведение настоящего издания

FLAT

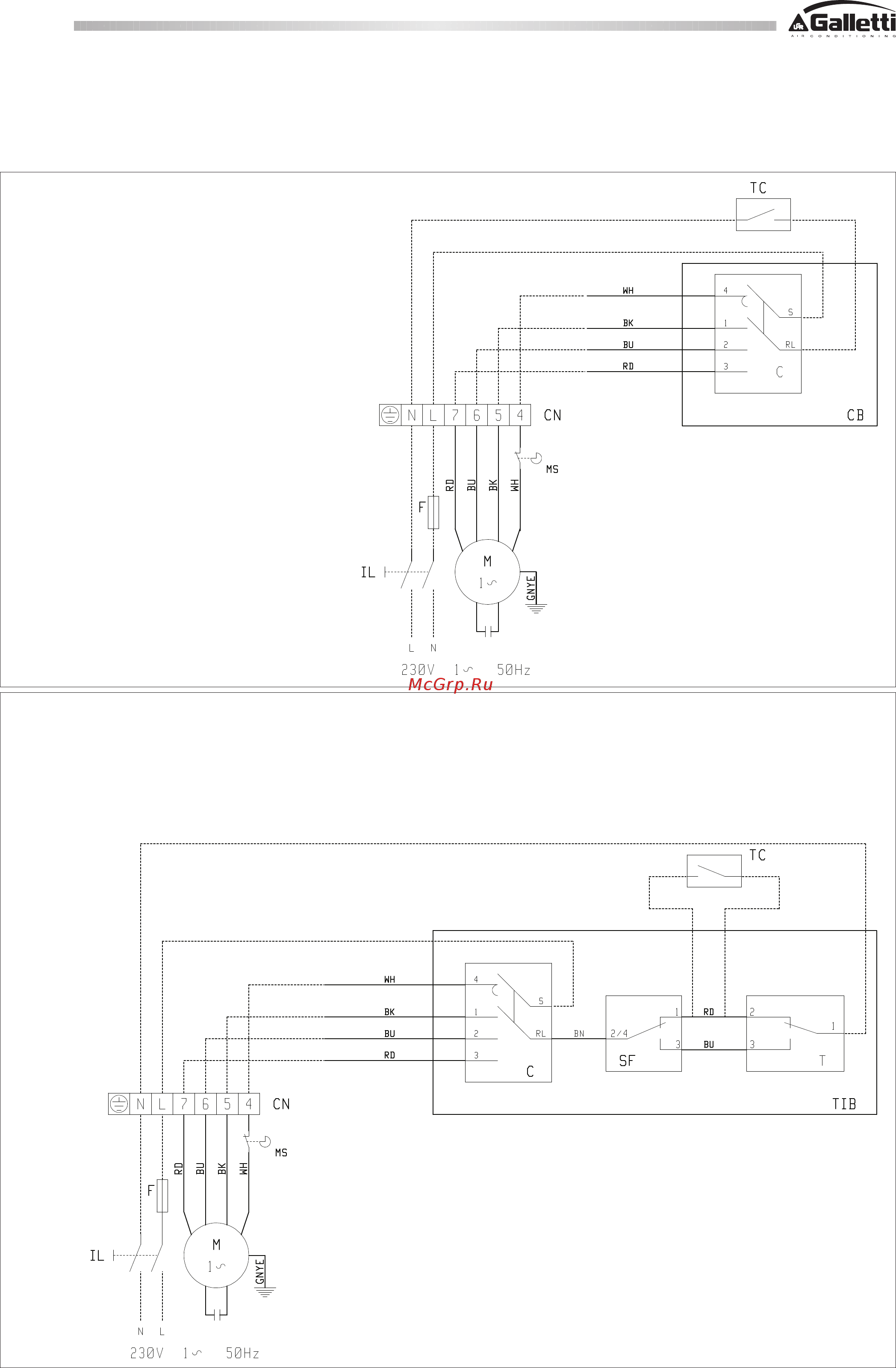

7 СОЕДИНИТЕЛЬНЫЕ ЭЛЕКТРОСХЕМЫ

Подсоединения указанные штриховой линией выполняет монтажник. Для каждой установки предусмотреть выключатель

(IL) с контаками размыкания на расстоянии не менее 3мм и соответствующий предохранитель (F).

CB ПЕРЕКЛЮЧАТЕЛЬ СКОРОСТИ

BU Синий, средняя скорость

BK Черный, максимальная скорость

C Переключатель скорости

CN Соединитель (типа фастон с нар.резьбой)

F Предохран. (НЕ ВХОДИТ В ПОСТАВКУ)

IL Лин. выключ. (НЕ ВХОДИТ В ПОСТАВКУ)

MS Mикровыключатель

RD Красный, минимальная скорость

WH Белый, общий

TIB ПАНЕЛЬ УПРАВЛЕНИЯ С ПЕРЕКЛ.СКОРОСТИ, ТЕРМОСТАТОМ И ПЕРЕКЛЮЧАТЕЛЕМ НАГРЕВА

BK Черный, максимальная скорость

BN коричневый

BU Синий, средняя скорость

C Переключатель скорости

CN Соединитель (типа фастон с

нар.резьбой)

F Предохран. (НЕ ВХОДИТ В

ПОСТАВКУ)

IL Лин. выключ. (НЕ ВХОДИТ В

ПОСТАВКУ)

MS Mикровыключатель

RD Красный, минимальная скорость

SF Переключ.функционирования

T Teрмостат

TC Tермостат разрешения (присп.)

WH Белый, общий
