14
FC66002325 - 00
Запрещается полное или частичное воспроизведение настоящего издания
FLAT

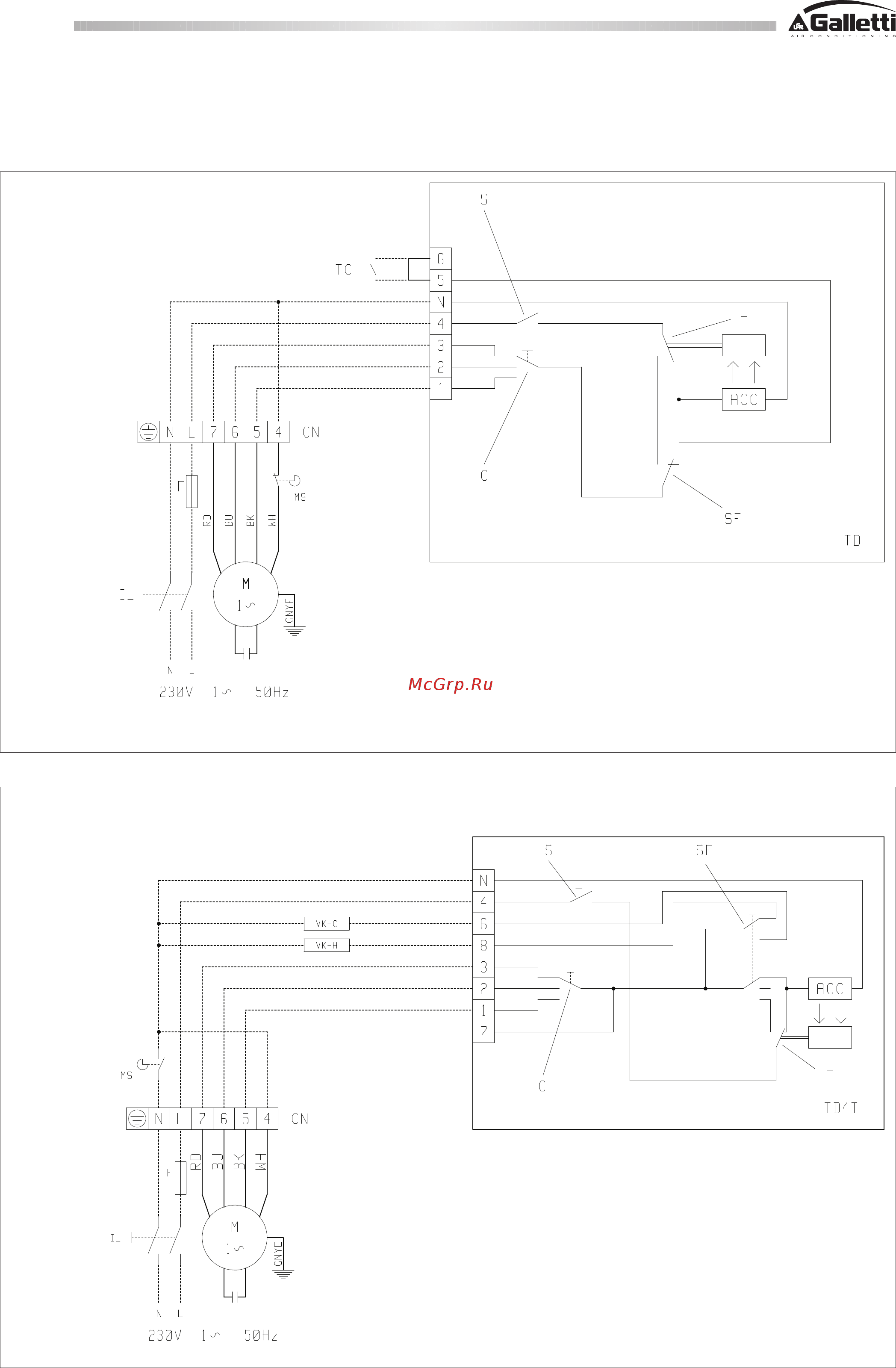

7 СОЕДИНИТЕЛЬНЫЕ ЭЛЕКТРОСХЕМЫ
Подсоединения указанные штриховой линией выполняет монтажник. Для каждой установки предусмотреть выключатель
(IL) с контаками размыкания на расстоянии не менее 3мм и соответствующий предохранитель (F).
TD НАСТЕННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ С
ПЕРЕКЛ.СКОРОСТИ, ТЕРМОСТАТОМ И
ПЕРЕКЛЮЧАТЕЛЕМ НАГРЕВА/ОХЛАЖДЕНИЯ
BU Синий, средняя скорость
BK Черный, максимальная
скорость
C Переключатель скорости
CN Соединитель (типа фастон с
нар.резьбой)
F Предохран. (НЕ ВХОДИТ В
ПОСТАВКУ)
TD4T НАСТЕННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ С
ПЕРЕКЛ.СКОРОСТИ, ТЕРМОСТАТОМ И
ПЕРЕКЛЮЧАТЕЛЕМ НАГРЕВА/ОХЛАЖДЕНИЯ
ВЕНТИЛЯТОРА-КОНВЕКТОРА И КЛАПАНОВ (2 И 4 ТРУБ.)
BU Синий, средняя скорость
BK Черный, максимальная скорость
C Переключатель скорости
CN Соединитель (типа фастон с
нар.резьбой)
F Предохран. (НЕ ВХОДИТ В
ПОСТАВКУ)
IL Лин. выключ. (НЕ ВХОДИТ В
ПОСТАВКУ)
MS Mикровыключатель
RD Красный, миним. скорость
S Переключатель ON-OFF
SF Перекл.функционир.
T Teрмостат
VK C Прив.3-хход.клапан ON-OFF
(присп.)батар.охлаждения
VK H Прив.3-хход.клапан ON-OFF
(присп.)батар.отопления
WH Белый, общий
IL Лин. выключ. (НЕ ВХОДИТ В
ПОСТАВКУ)
MS Mикровыключатель
RD Красный, миним. скорость
WH Белый, общий
SF Переключ.функционир.
T Teрмостат
TC Tермостат разреш. (присп.)
WH Белый, общий
