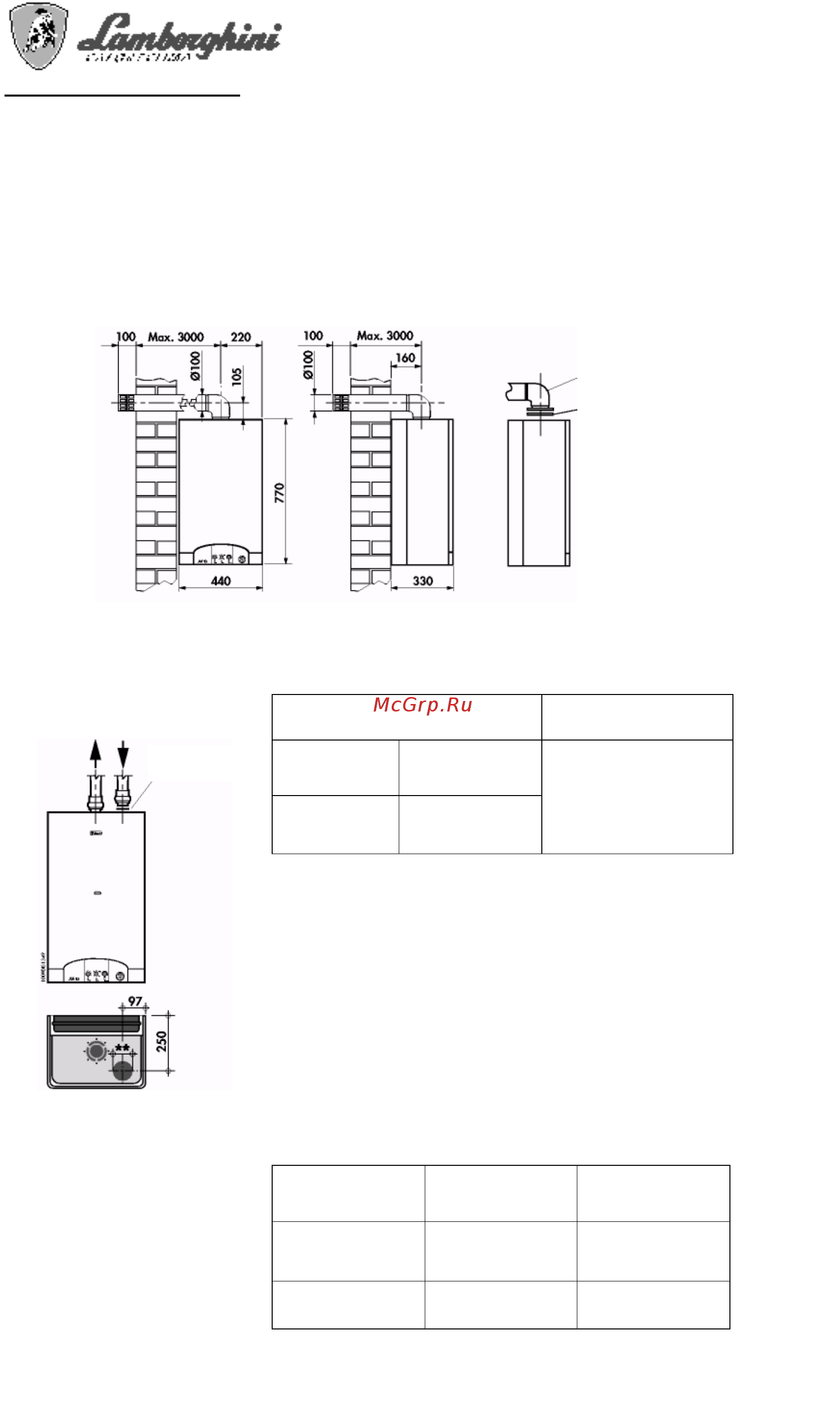

УСТАНОВКА ВЫТЯЖКИ
КОНЦЕНТРИЧЕСКАЯ ВЫТЯЖНАЯ ТРУБА
Прикрепите концентрическую коленчатую трубу, расположив ее в желаемом
направлении, и вставьте изолирующую прокладку. Затем присоедините
соответствующую диафрагму (см. таблицу ниже).
Подсоедините трубы притока воздуха и вытяжки, соблюдая расстояния,
указанные на схеме установки. Вытяжная труба должна слегка отклоняться
наружу.
ДВОЙНАЯ
ВЫТЯЖНАЯ
ТРУБА
** Приток
воздуха Ø 80
КОНЦЕНТРИЧЕСКАЯ
ВЫТЯЖНАЯ ТРУБА
ДВОЙНАЯ ВЫТЯЖНАЯ
ТРУБА
Макс. длина
0,5-1 м.
Более 1 м.
Без диафрагмы
(отверстие
стандартное)
Диафр.
Ø 87 мм
Без диафрагмы
(отверстие
стандартное)
Максимальная длина КОНЦЕНТРИЧЕСКОЙ
ВЫТЯЖНОЙ ТРУБЫ 3 м.
Максимальная длина ДВОЙНОЙ ВЫТЯЖНОЙ
ТРУБЫ (Приток + Выход) 30 м.
Установка коленчатой трубы для соединения
котла с дымовой трубой вызовет падение
давления.
Значения, приводимые в таблице ниже,
указывают на необходимые модификации
длины линейных труб.
ТИП УСТАНОВКИ
КОЛЕНО, ПРИ-
СОЕДИНЕННОЕ
ПОД УГЛОМ 90°
КОЛЕНО, ПРИ-
СОЕДИНЕННОЕ
ПОД УГЛОМ 45°
КОНЦЕНТРИ-
ЧЕСКАЯ ВЫТЯЖ-
НАЯ ТРУБА
1 м
0,5 м
ОТДЕЛЬНЫЙ
ПРИТОК/ВЫХОД
0,6 м
0,3 м
ВНИМАНИЕ: Используйте только комплекты притока воздуха/ удаления
газов, произведенные “Ламборгини Калореклима” (Lamborghini Caloreclima).
ВЫТЯЖНАЯ ТРУБА
Диафрагма для воздуха
Диафрагма для
воздуха
