КАЛИБРОВКА ГАЗОВОГО СОПЛА
Котлы выходят с завода калиброванными и готовыми к эксплуатации на
ПРИРОДНОМ ГАЗЕ и СЖИЖЕННОМ ГАЗЕ. Для соответствующей
калибровки см. таблицу ниже:
Тип газа
Давление струи, мбар
XILO D 24 MC XILO D 24 MCS
Подача
Струи
горелки
Тепловая
энергия
(L.C.V.)
мин.
макс.
мин.
макс.
м
3
/час
Ø мм.
ккал/час
ПРИРОДНЫЙ ГАЗ
(G20-20 мбар)
3
12,5
2,2
12,5
3,04
1,25
8,550
СЖИЖЕННЫЙ ГАЗ
Б
(G30-28/30 мбар)
6,3
25,6
6,5
26,8
0,89
0,77
29,330
СЖИЖЕННЫЙ ГАЗ
П
(G31-37 мбар)
8,6
33
8,5
34,5
1,16
0,77
22,360

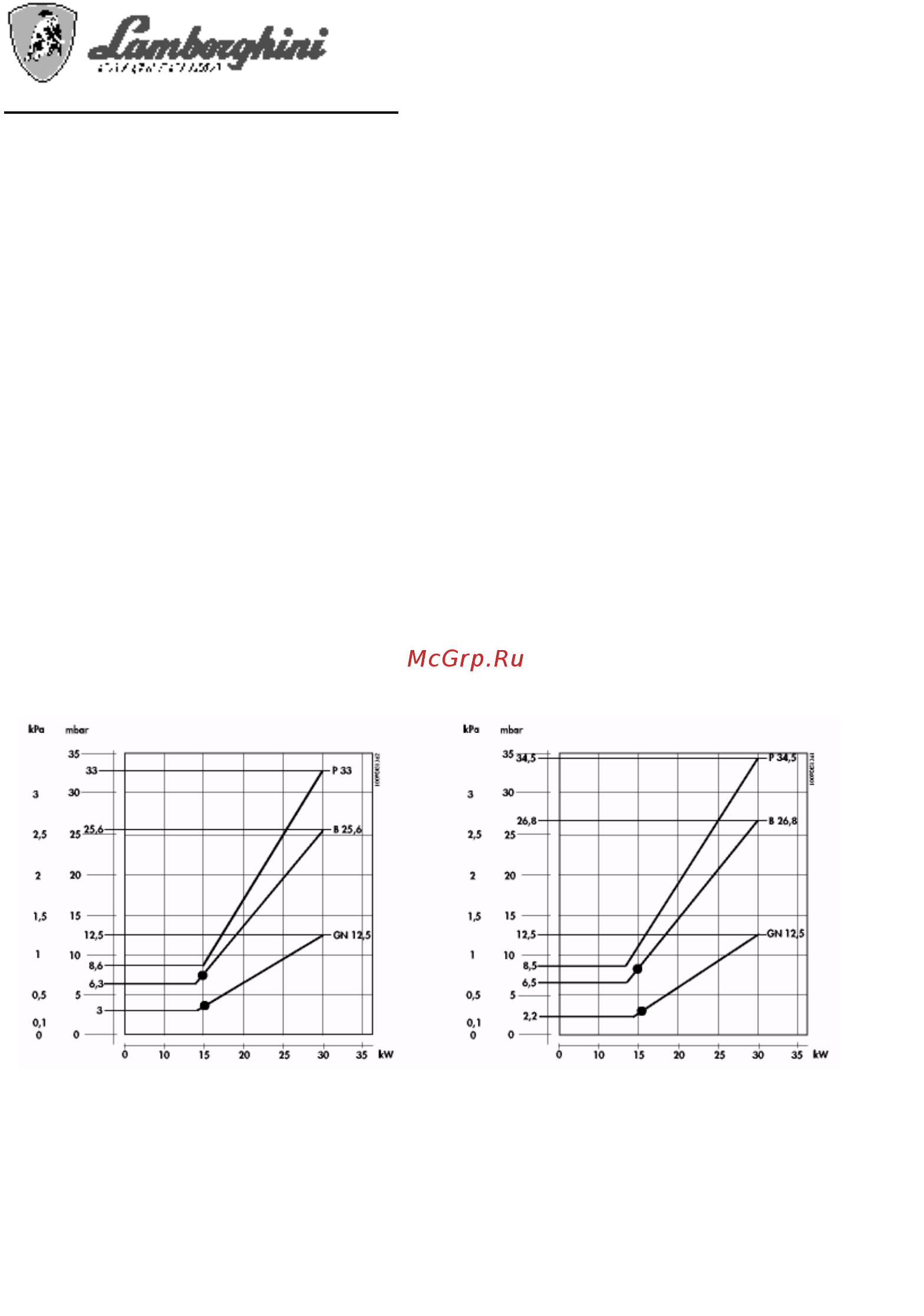

КРИВЫЕ ДАВЛЕНИЯ ГОРЕЛКИ - ВЫХОД
XILO D 24 MC XILO D 24 MCS
• Регулировка медленного зажигания
3,5 мбар ПРИРОДНЫЙ ГАЗ (MC) - 3 мбар ПРИРОДНЫЙ ГАЗ (MCS)
7,5 мбар СЖИЖЕННЫЙ ГАЗ (MC) - 8 мбар СЖИЖЕННЫЙ ГАЗ (MCS)
