ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ – СХЕМЫ ПОДКЛЮЧЕНИЯ

Котел должен быть подсоединен к заземленному, однофазному источнику питания 230 В-50 Гц

при помощи трехжильного кабеля, при обеспечении правильного подсоединения к линейному

(LINE) и нулевому (NEUTRAL) выводам.

Необходимо использовать биполярный переключатель с контактным окном как минимум на 3

мм.

Вывод питания можно заменять другим только при его соответствии следующим

характеристикам: "HARH05 W-F" 3X 1.00 мм

. (Мы настоятельно рекомендуем Вам

использовать оригинальные комплектующие детали и запасные части «Ламборгини»

(LAMBORGHINI)).

Установка должна производиться в соответствии с ДЕЙСТВУЮЩИМИ

ПРАВИЛАМИ по БЕЗОПАСНОСТИ. Обеспечьте хорошее заземление.

Напряжение

Частота

Потребляемая

мощность, КВт

Индекс защиты

Уровень шума

ДБ(A)

Гц

MC MCS

230

0,123 0,153

52 47

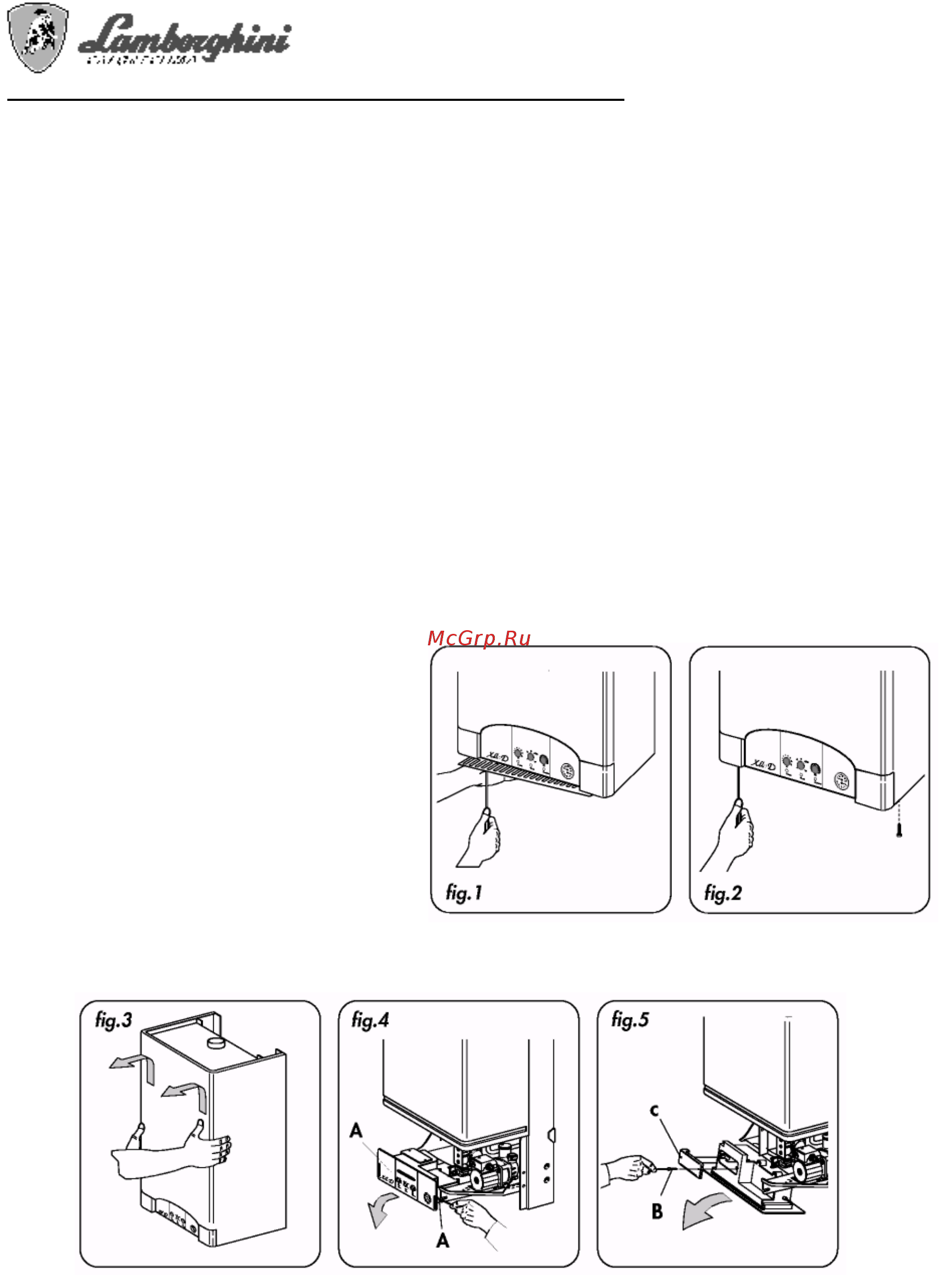

Для доступа к электрической панели, в которой находится клеммная колодка подачи питания,

и любое подсоединение к комнатному термостату, выполните следующие действия:

• Отсоедините котел от источника

питания

• Отвинтите два винта решетки

(Рис. 1)

• Отсоедините два винта крепежа

корпуса (Рис. 2)

• Поднимите корпус, затем

потяните на себя (Рис. 3)

• Для доступа к электрическим и

электронным частям ослабьте

винты А и потяните панель

целиком в сторону (Рис. 4).

Наклоните вниз и отвинтите винты

B на крышке C (Рис. 5).
