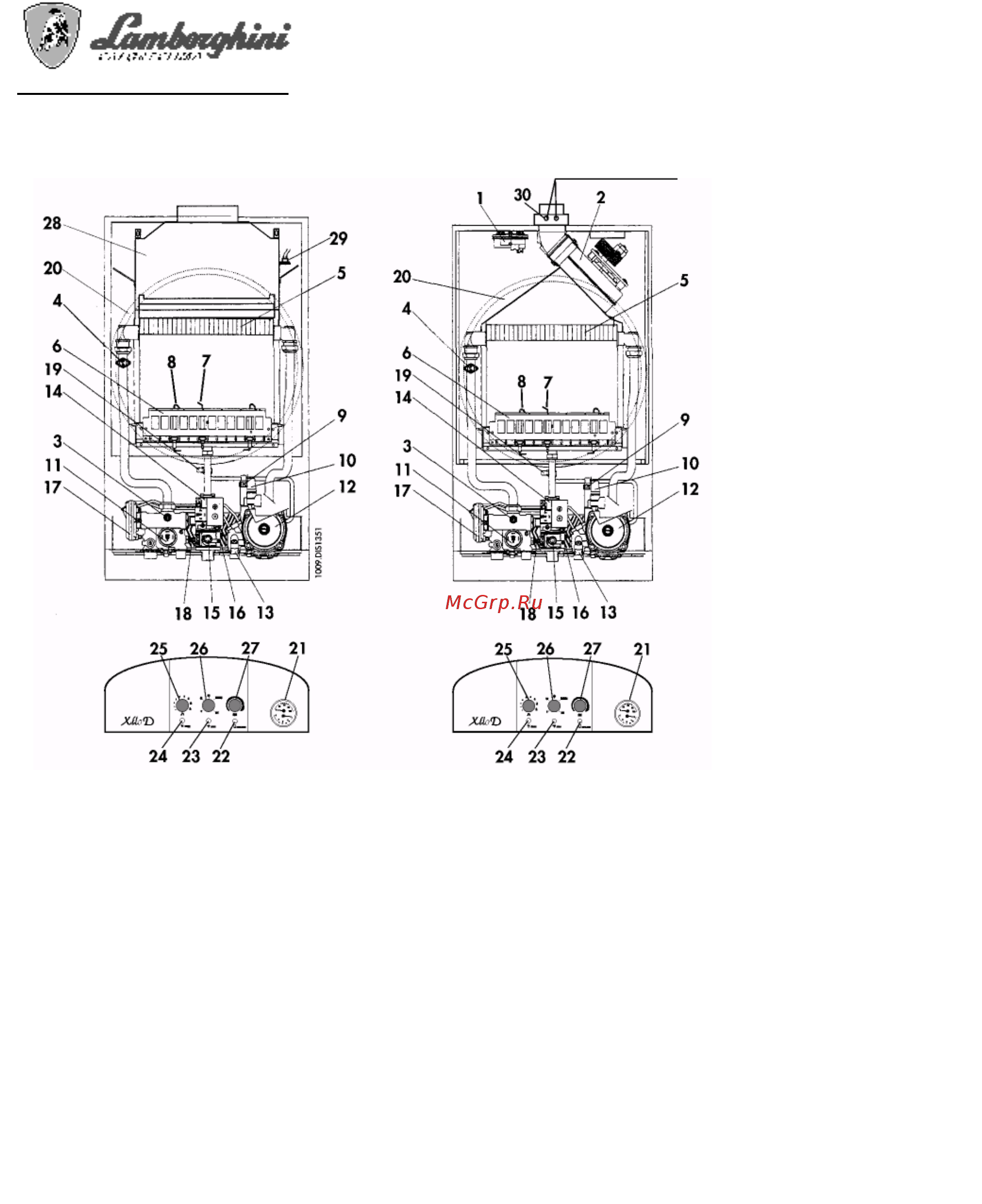

ОСНОВНЫЕ КОМПОНЕНТЫ
XILO D 24 MC W TOP XILO D 24 MCS W TOP
Точки анализа отработавших газов
ОБОЗНАЧЕНИЯ
1 Переключатель давления 11 Переключатель нулевого 21 Термогидрометр
газов давления воды
2 Вентилятор 12 Циркулятор 22 Световой сигнал предупреждения
о неисправности
3 Датчик отопления 13 Кран запитки 23 Световой сигнал ВКЛ/ВЫКЛ
(ON/OFF)
4 Термостат общей 14 Газовый клапан 24 Световой сигнал предупреждения
безопасности о перекрывании
5 Обменник 15 Модулирующая спираль 25 Потенциометр регулировки
горячей воды
6 Горелка 16 Обменник горячей воды 26 Селектор (выбор) функции
7 Электроды зажигания 17 Работающий от давления 27 Потенциометр регулировки нагрева
8 Контрольный электрод клапан включения 28 Вытяжной колпак
9 Клапан автоматической 18 Датчик горячей воды 29 Контроль вытяжки
продувки
10 Предохранительный 19 Точка считывания давления 30 Отверстия для теста на возгорание
клапан газа
20 Расширительный бачок
